LCD 菜单

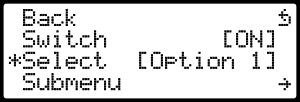

该组件提供用于在基于字符的 LCD 显示屏上设置分层菜单的基础设施。这为用户提供了一种交互式方法来显示标签、控制像 switch、select、number 等在 ESPHome 节点上本地可用的实体，而不需要网络连接。

该组件实现了 Display Menu 组件，提供一个主要通过带按钮的旋转编码器或五键摇杆控制器进行控制的分层菜单。

该组件需要连接到基于字符的 LCD 显示屏实例，例如 lcd_pcf8574 组件或 lcd_gpio 组件。为了获得最佳效果，建议使用 GPIO 连接；以数据手册中规定的速度运行 I²C 连接（通常为 100 kHz）甚至 ESPHome 默认（50 kHz）会产生可感知的延迟，尤其是在使用旋转编码器更改数值时。大多数与这些显示屏一起使用的 PCF8574 适配器都可以以 200 甚至 400 kHz 正常运行，因此如果您愿意接受超规格运行硬件的风险，可以在您的 I²C 总线配置中尝试一下。

# Example configuration entry
display:
  - platform: lcd_pcf8574
    id: my_lcd
    dimensions: 20x4
    ...
    user_characters:
      - position: 0
        data:  # mark_back symbol
          - 0b00100
          - 0b01000
          - 0b11110
          - 0b01001
          - 0b00101
          - 0b00001
          - 0b11110
          - 0b00000
    lambda: |-
      id(my_lcd_menu).draw();
      if (!id(my_lcd_menu).is_active())
        it.print("Menu is not active");

# Declare a LCD menu
lcd_menu:
  id: my_lcd_menu
  display_id: my_lcd
  active: true
  mode: rotary
  mark_back: 0x08
  mark_selected: 0x3e
  mark_editing: 0x2a
  mark_submenu: 0x7e
  items:
    ...

# Rotary encoder to provide navigation
sensor:
  - platform: rotary_encoder
    ...
    filters:
      debounce: 30ms
    on_anticlockwise:
      - display_menu.up:
    on_clockwise:
      - display_menu.down:

# A debounced GPIO push button is used to 'click'
binary_sensor:
  - platform: gpio
    ...
    filters:
      - delayed_on: 30ms
      - delayed_off: 30ms
    on_press:
      - display_menu.enter:

配置变量：

id (可选, ID): 手动指定用于代码生成的 ID。
display_id (可选, ID): 手动指定 LCD 显示屏的 ID。
mark_back (可选, 0-255): 用于标记返回上一层级的菜单项的字符代码。由于字符集缺少外观良好的返回箭头，建议使用用户自定义字符（使用 8 引用位置 0 处的字符以避免字符串中零的问题）。默认为 0x5e（^ ）。
mark_selected (可选, 0-255): 用于标记所选菜单项的字符代码。默认为 0x3e（> ）。
mark_editing (可选, 0-255): 用于标记菜单项编辑模式的字符代码。默认为 0x2a（* ）。
mark_submenu (可选, 0-255): 用于标记导致进入子菜单的菜单项的字符代码。默认为 0x7e（右箭头）。

其余配置在 Display Menu 组件中描述。菜单继承所连接 LCD 显示屏的尺寸，并使用整个区域。
