JSN-SR04T 防水超声波测距仪

此传感器允许您在 ESPHome 中使用 JSN-SR04T 和 AJ_SR04M 防水超声波测距仪在模式 1 和模式 2 下 来测量距离。此传感器可测量 25 厘米至 600 厘米范围内的距离，分辨率为 1 毫米。

将 JSN-SR04T 配置为模式 1：

• V1.0 和 V2.0: 在 R27 焊盘上添加 47k 电阻。
• V3.0: 短路 M1 焊盘或在 mode 焊盘上添加 47k 电阻。

将 JSN-SR04T 配置为模式 2：

• V1.0 和 V2.0: 在 R27 焊盘上添加 120k 电阻。
• V3.0: 短路 M2 焊盘或在 mode 焊盘上添加 120k 电阻。

将 AJ_SR04M 配置为模式 1：

• 在 R19 焊盘上添加 120k 电阻。

将 AJ_SR04M 配置为模式 2：

• 在 R19 焊盘上添加 47k 电阻。

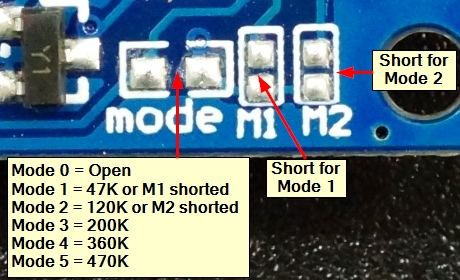

JSN-SR04T 防水超声波测距仪模式选择焊盘。

在模式 1 下，模块大约每 100mS 连续进行测量，并以 9600 波特率在 TX 引脚上输出距离。 在此模式下强烈建议使用 Sensor 过滤器。

在模式 2 下，模块仅在向模块的 RX 引脚发送 0x55 触发命令时才进行测量。 然后模块在 TX 引脚上输出距离。测量频率可通过 update_interval 选项设置。

要使用传感器，首先设置一个波特率为 9600 的 UART 总线，并将传感器连接到指定引脚。

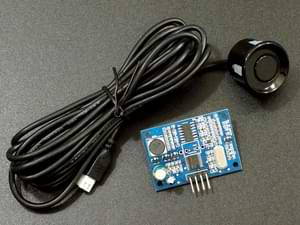

JSN-SR04T 防水超声波测距仪。

# Example configuration entry
sensor:
  - platform: "jsn_sr04t"
    name: "Distance"
    update_interval: 1s

配置变量

• update_interval (可选，Time): 检查 传感器的间隔。默认为 60s。模式 1 下不适用。

• uart_id (可选，ID): 此传感器要使用的 UART 总线 的 ID。 如果您想同时使用多个 UART 总线，请使用此选项。

• model (可选): 传感器型号。可选值：jsn_sr04t（默认）和 aj_sr04m。

• 来自 Sensor 的其他所有选项。

参见

• UART 总线
• Sensor Filters
• API 参考：jsn_sr04t.h
