X9C 电位器输出

x9c 输出平台允许你添加一个控制 X9C 数字电位器 的输出。

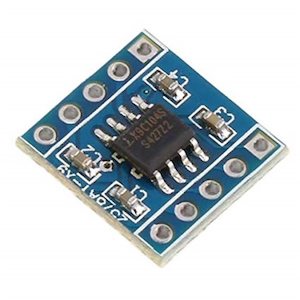

X9C 数字电位器

X9C 系列数字电位器有不同的阻值版本。

X9C102	1kΩ
X9C103	10kΩ
X9C503	50kΩ
X9C104	100kΩ

所有芯片都通过三线接口控制，并具有 100 个可能的 wiper 位置。

# Example configuration entry
output:
  - platform: x9c
    id: x9c_pot
    cs_pin: GPIOXX
    inc_pin: GPIOXX
    ud_pin: GPIOXX
    initial_value: 1.0
    step_delay: 1us

配置变量

• id (必需, ID): 用于此输出组件的 id。
• cs_pin (必需, Pin Schema): 片选（Chip Select）引脚
• inc_pin (必需, Pin Schema): 递增（Increment）引脚
• ud_pin (必需, Pin Schema): 上/下（Up/Down）引脚
• initial_value (可选, float): 手动指定初始电位器值，介于 0.01 和 1.0 之间。默认为 1.0。
• step_delay (可选, int): 手动指定步长之间的延迟（单位为微秒），介于 1us 和 100us 之间。默认为 1us。
• 所有其他选项请参见 输出。
