ST7920 LCD 图形显示

用法

st7920 显示平台允许你使用 ESPHome 的 ST7920（数据手册、 electrodragon）。注意，此组件用于通过 3 线 SPI 总线 连接的显示。 它是一种单色 LCD 图形显示。

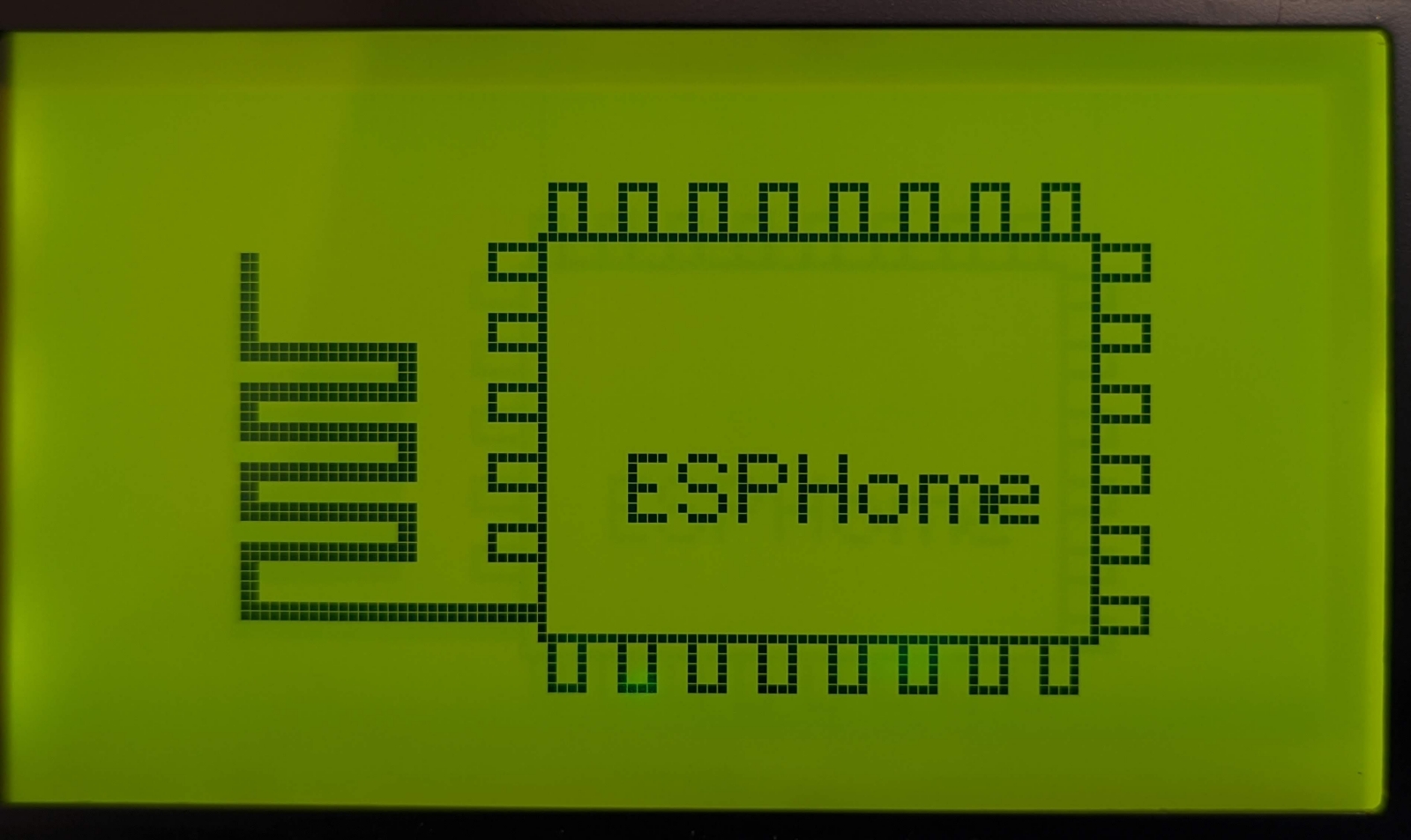

ST7920 LCD 图形显示

将 D5 连接到为 SPI 总线 选择的 E 引脚，将 D7 连接到 R/W 引脚，并将 RS 连接到 ESP 上的某些 GPIO 引脚。 对于 SPI 通信，重要的是将 LCD 上的 PSB 连接到 GND。

# 示例配置条目
spi:
  clk_pin: D5
  mosi_pin: D7

display:
  - platform: st7920
    cs_pin:
      number: 4
      inverted: true
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

• cs_pin (必需, Pin Schema: 有时也称为 RS。对于 ST7920 应为反转。

• width (必需, int): 屏幕的”宽度”。默认为 128。

• height (必需, int): 屏幕的”高度”。默认为 64；

• rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将 根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。

• lambda (可选, lambda): 用于在显示上渲染内容的 lambda。 更多信息请参见 显示渲染引擎。

• update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 60s。

• pages (可选, list): 显示页面而非单个 lambda。请参见 显示页面。

• id (可选, ID): 手动指定用于代码生成的 ID。

参见

• 显示组件
• API 参考：st7920.h
