RF 桥接器组件

RF Bridge 组件提供使用 RF 桥接设备（例如 Sonoff RF Bridge）上的无线电微控制器发送和接收 433MHz 信号（如射频遥控器/钥匙扣）的能力。

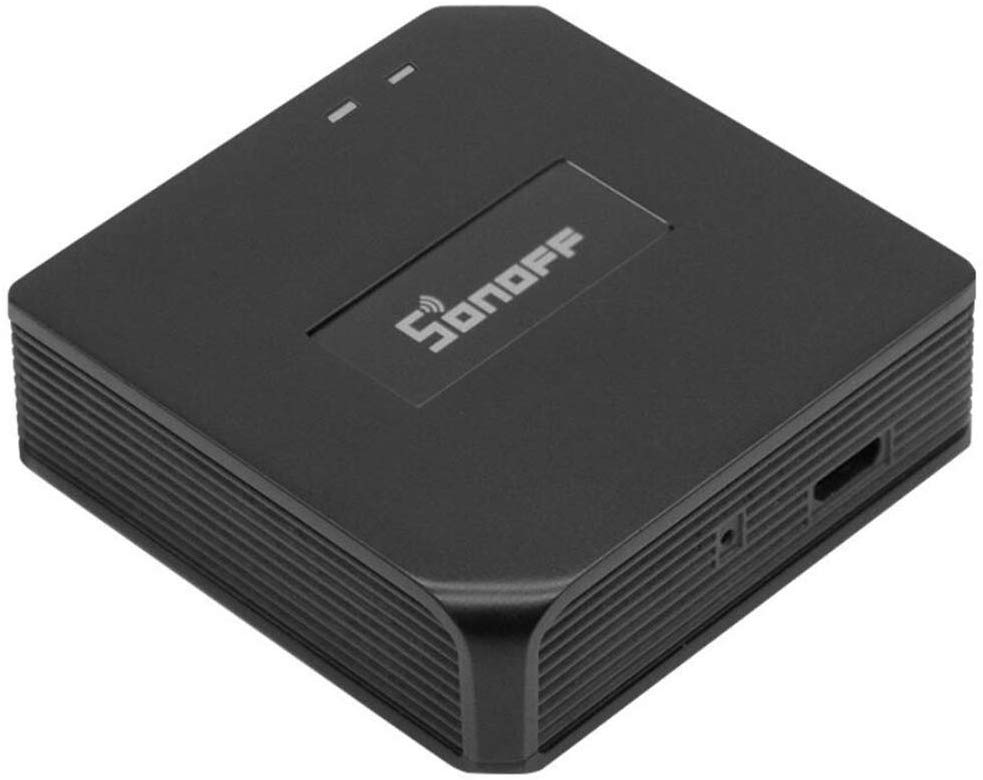

黑色 Sonoff RF Bridge（R1、R2 V1.0）有一个 ESP8266（用于 WIFI/ESPHome）和一个内置的 EFM8BB1 微控制器（433 MHz）。
白色 Sonoff RF Bridge（R2 V2.0）有一个 ESP8266 和一个内置的 OB38S003 微控制器（433 MHz）。

此组件实现了 ESP8266 与 EFM8BB1 或 OB38S003 固件之间的通信协议。无线电微控制器通过 UART 总线连接到 ESP8266。UART 总线必须与模块的相同速度配置，即 19200bps。

WARNING

如果你使用 Logger，请确保使用 baud_rate: 0 选项禁用 uart 日志记录。

# 示例配置条目
rf_bridge:
  on_code_received:
    - homeassistant.event:
        event: esphome.rf_code_received
        data:
          sync: !lambda 'char buf[5]; return format_hex_to(buf, data.sync);'
          low: !lambda 'char buf[5]; return format_hex_to(buf, data.low);'
          high: !lambda 'char buf[5]; return format_hex_to(buf, data.high);'
          code: !lambda 'char buf[9]; return format_hex_to(buf, data.code);'

配置变量

id (可选, ID): 手动指定 RF 桥接器的 ID。
uart_id (可选, ID): 手动指定桥接器组件使用的 UART hub 的 ID。
on_code_received (可选, Automation): 收到码时执行的操作。参见 on_code_received 触发器。

`on_code_received` 触发器

借助此配置选项，你可以在这个桥接器收到码时编写复杂的自动化。要使用该码，请使用 lambda 模板。码和相应的协议时序在该 lambda 中以名为 code、sync、high 和 low 的变量提供。

on_code_received:
  - homeassistant.event:
      event: esphome.rf_code_received
      data:
        sync: !lambda 'char buf[5]; return format_hex_to(buf, data.sync);'
        low: !lambda 'char buf[5]; return format_hex_to(buf, data.low);'
        high: !lambda 'char buf[5]; return format_hex_to(buf, data.high);'
        code: !lambda 'char buf[9]; return format_hex_to(buf, data.code);'

`rf_bridge.send_code` 操作

使用此操作在自动化中发送一个标准（0xA5）RF 码。

on_...:
  then:
    - rf_bridge.send_code:
        sync: 0x700
        low: 0x800
        high: 0x1000
        code: 0xABC123

配置选项：

sync (必选, int, 可模板化): RF 同步时序
low (必选, int, 可模板化): RF 低电平时序
high (必选, int, 可模板化): RF 高电平时序
code (必选, int, 可模板化): RF 码
id (可选, ID): 如果你有多个桥接器或多个桥接器组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).send_code(0x700, 0x800, 0x1000, 0xABC123);

`rf_bridge.beep` 操作

激活内部蜂鸣器发出哔声。

on_...:
  then:
    - rf_bridge.beep:
        duration: 100

配置选项：

duration (必选, int, 可模板化): 哔声持续时间，以毫秒为单位。
id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).beep(100);

`rf_bridge.learn` 操作

使用此操作在自动化中指示 RF 桥接器学习新的协议时序。带有时序的新码将返回给 on_code_received 触发器。

on_...:
  then:
    - rf_bridge.learn

配置选项：

id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).learn();

`rf_bridge.send_raw` 操作

向板载无线电芯片发送一条原始命令。OEM RF 固件只能原始发送标准信号（通常较短）；对于其他信号（B0 传输），需要用 Portisch 或 Mightymos 固件刷写 RF 芯片。

这可用于在自动化中发送原始 RF 码，主要用于不受支持的协议。如果你安装了 Portisch 或 Mightymos 固件，可以通过 rf_bridge.start_bucket_sniffing 操作获取这些原始码。

on_...:
  then:
    - rf_bridge.send_raw:  # 在 OEM 固件中
        raw: 'AAA5070008001000ABC12355'
    - rf_bridge.send_raw:  # 在 Portisch 固件中
        raw: 'AAB04C0408137702440111139B38192A192A1A1A19292A192A1A19292929292A1A1A1A1A192A19292A1A192A192A1A1A1A1A1A1A1A192A1A1A1A1A1A1A1A1A1A1A1A192A1929292A192A1A1929292955'

配置选项：

raw (必选, string, 可模板化): RF 原始字符串
id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).send_raw("AAA5070008001000ABC12355");

Portisch 固件

无线电微控制器（MCU）可以刷入替代固件，除了标准接收/传输（0xA4,0xA5）之外，它还可以嗅探和传输高级协议（例如 raw、0xB0、0xB1、0xA8）。如果你已经用 Portisch 固件或 Mightymos 固件刷写了次要 MCU， ESPHome 能够接收这些额外的协议，它们可以被解码，并且可以激活其他受支持的模式。下面的触发器/操作仅适用于 Portisch 固件。你可以在 Portisch Wiki 中查看可用命令和格式的列表。

`on_advanced_code_received` 触发器

类似于 on_code_received 触发器，此触发器在高级嗅探开始后接收码。要使用该码，请使用 lambda 模板，码以及相应的协议和长度在该 lambda 中以名为 code、protocol 和 length 的变量提供。

on_advanced_code_received:
  - homeassistant.event:
      event: esphome.rf_advanced_code_received
      data:
        length: !lambda 'char buf[3]; return format_hex_to(buf, data.length);'
        protocol: !lambda 'char buf[3]; return format_hex_to(buf, data.protocol);'
        code: !lambda 'return data.code;'

`rf_bridge.send_advanced_code` 操作

使用此操作在自动化中发送一个 RF 码。

on_...:
  then:
    - rf_bridge.send_advanced_code:
        length: 0x04
        protocol: 0x01
        code: "ABC123"

配置选项：

length (必选, int, 可模板化): 码加上协议的长度
protocol (必选, int, 可模板化): RF 协议
code (必选, string, 可模板化): RF 码
id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).send_advanced_code({0x04, 0x01, "ABC123"});

`rf_bridge.start_advanced_sniffing` 操作

指示 RF 桥接器监听 portisch 固件中定义的高级/额外协议。带长度和协议的解码码将返回给 on_advanced_code_received 触发器。

on_...:
  then:
    - rf_bridge.start_advanced_sniffing

配置选项：

id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).start_advanced_sniffing();

`rf_bridge.stop_advanced_sniffing` 操作

指示 RF 桥接器停止监听 portisch 固件中定义的高级/额外协议。

on_...:
  then:
    - rf_bridge.stop_advanced_sniffing

配置选项：

id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).stop_advanced_sniffing();

`rf_bridge.start_bucket_sniffing` 操作

指示 RF 桥接器转储原始嗅探数据。对于获取不受支持协议的码很有用。原始数据将在日志中可用，之后可以与 rf_bridge.send_raw 操作一起使用。

NOTE

应将 B1（接收）原始格式转换为 B0（发送）原始命令格式。为此，你可以使用 B1 转换器工具。

NOTE

Portisch 固件似乎存在溢出问题，过一段时间后，桶嗅探就会停止。你应该重新调用该操作以重置并重新开始嗅探。此问题在 Mightymos 固件中已修复。

on_...:
  then:
    - rf_bridge.start_bucket_sniffing

配置选项：

id (可选, ID): 如果你有多个组件，请手动指定 RF 桥接器的 ID。

NOTE

此操作也可以在 lambdas 中编写：

id(my_rf_bridge).start_bucket_sniffing();

重置无线电

适用于 Portisch 或 Mightymos 固件

- rf_bridge.send_raw:
    raw: 'AAFE55'

Home Assistant 入门

以下代码将让你快速上手，把向 Home Assistant 发送的码作为事件，并设置一个服务，以便你可以使用 RF 桥接器发送码。

uart:
  tx_pin: 1
  rx_pin: 3
  baud_rate: 19200

logger:
  baud_rate: 0

api:
  actions:  # 在 HA 中创建操作
    # 使用整数值发送标准 RF
    - action: send_rf_code
      variables:
        sync: int
        low: int
        high: int
        code: int
      then:
        - rf_bridge.send_code:
            sync: !lambda 'return sync;'
            low: !lambda 'return low;'
            high: !lambda 'return high;'
            code: !lambda 'return code;'

    # 发送原始 RF
    - action: send_rf_code_raw
      variables:
        raw: string
      then:
        - rf_bridge.send_raw:
            raw: !lambda 'return raw;'

    - action: learn
      then:
        - rf_bridge.learn

rf_bridge:
  on_code_received:  # 所有固件，可根据需要以整数、十六进制或两者形式报告。
    then:
      - homeassistant.event:
          event: esphome.rf_code_received
          data:
            sync: !lambda 'char buf[5]; return format_hex_to(buf, data.sync);'
            low: !lambda 'char buf[5]; return format_hex_to(buf, data.low);'
            high: !lambda 'char buf[5]; return format_hex_to(buf, data.high);'
            code: !lambda 'char buf[9]; return format_hex_to(buf, data.code);'

    - homeassistant.event:
          event: esphome.rf_code_received
          data:
            sync: !lambda 'return data.sync;'
            low: !lambda 'return data.low;'
            high: !lambda 'return data.high;'
            code: !lambda 'return data.code;'

  on_advanced_code_received:  # 仅在 Portisch 或 mightymos 固件上
    then:
      - homeassistant.event:
          event: esphome.rf_advanced_code_received
          data:
            length: !lambda 'char buf[3]; return format_hex_to(buf, data.length);'
            protocol: !lambda 'char buf[3]; return format_hex_to(buf, data.protocol);'
            code: !lambda 'return data.code;'

现在你最近收到的码将在一个事件中。

要从 Home Assistant 触发自动化，你可以使用此代码调用服务/操作：

automation:
  # ...
  action:
  - action: esphome.rf_bridge_send_rf_code
    data:
      sync: 0x700
      low: 0x800
      high: 0x1000
      code: 0xABC123

ESPHome 中的其他示例配置

button:
  - platform: template
    name: Advanced sniffing start
    on_press:
      then:
        - rf_bridge.start_advanced_sniffing

  - platform: template
    name: Advanced sniffing stop
    on_press:
      then:
        - rf_bridge.stop_advanced_sniffing

  - platform: template
    name: Bucket sniffing start
    on_press:
      then:
        - rf_bridge.start_bucket_sniffing

  - platform: template
    name: Beep
    on_press:
      then:
        - rf_bridge.beep:
            duration: 100

  - platform: template
    name: Restart Radio
    id: mcu_reset
    on_press:
      then:
      - rf_bridge.send_raw:
          raw: 'AAFE55'

switch:
  - platform: template
    name: "example LED strip"
    optimistic: true
    turn_on_action:
      - rf_bridge.send_code:
          sync: 0x2F4A
          low: 0x0166
          high: 0x0483
          code: 0x00C301
    turn_off_action:
      - rf_bridge.send_code:
          sync: 0x2F1A
          low: 0x0184
          high: 0x048C
          code: 0x00C303

# 使用 bit-bucket 发送的窗户遮光帘示例。
# 仅在 Portisch/mightymos 固件上有效。
cover:
  - platform: time_based
    name: "Window blinds"
    device_class: blind
    open_action:
      - rf_bridge.send_raw:
          raw: 'AAB04C0408137702440111139B38192A192A1A1A19292A192A1A19292929292A1A1A1A1A192A19292A1A192A192A1A1A1A1A1A1A1A192A1A1A1A1A1A1A1A1A1A1A1A192A1929292A192A1A1929292955'
    open_duration: 26.26s
    close_action:
      - rf_bridge.send_raw:
          raw: 'AAB04C0408137E0249010E139C38192A192A1A1A19292A192A1A19292929292A1A1A1A1A192A19292A1A192A192A1A1A1A1A1A1A1A192A1A1A1A1A1A1A1A192A1A1A1A192929292A19292929292955'
    close_duration: 25.99s
    stop_action:
      - rf_bridge.send_raw:
          raw: 'AAB04C0408137502490111139F38192A192A1A1A19292A192A1A19292929292A1A1A1A1A192A19292A1A192A192A1A1A1A1A1A1A1A192A1A1A1A1A1A1A1A1A1A192A1A1A1929292A1929292929292955'

    has_built_in_endstop: true
    assumed_state: false
