ADS1118 4 通道 16 位 A/D 转换器及内置温度传感器

组件/中心

ADS1118 4 通道 16 位 A/D 转换器（数据手册） ads1118 域创建一个全局中心，以便您随后使用 ADS1118 传感器平台 创建 单个传感器。 它使用 SPI 总线 进行通信。

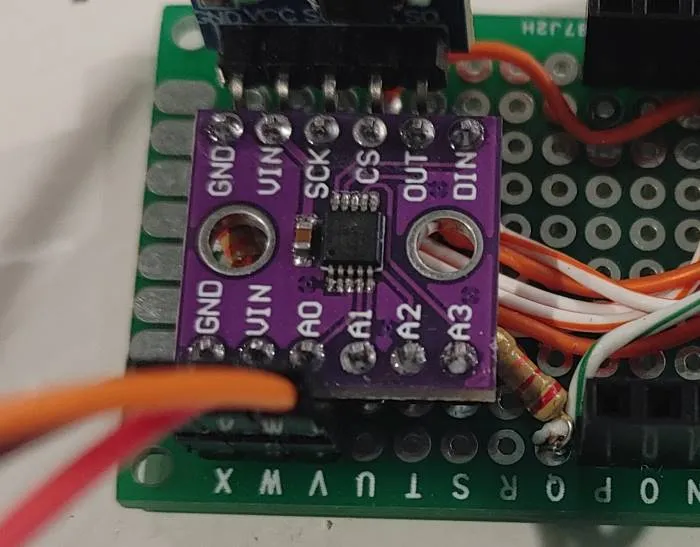

ADS1118 16 位 ADC。

ads1118:
  cs_pin: GPIOXX

配置变量

• cs_pin (必选, int): 要使用的 SPI 片选引脚。
• id (可选, ID): 手动指定此 ADS1118 中心的 ID。如果您 想同时使用多个 ADS1118 中心，请使用此选项。

传感器

ads1118 传感器允许您将 ADS1118 delta-sigma ADC 传感器（数据手册）与 ESPHome 配合使用。 首先，为 ADS1118 传感器设置一个 ADS1118 中心，然后使用此 传感器平台创建将报告电压的单个传感器。

sensor:
  - platform: ads1118
    type: adc
    id: batt_volt
    name: 电池电压
    multiplexer: A3_GND
    gain: 4.096
    update_interval: .01s

配置变量

• type (可选): adc（默认）或 temperature

• ads1118_id (可选, ID): 手动指定您想要使用此传感器的 ADS1118 中心 的 ID。

• update_interval (可选, Time): 检查传感器的时间间隔。默认为 60s。

• 来自 Sensor 的所有其他选项。

ADC 选项

• multiplexer (必选): 此传感器的多路复用通道。实际上意味着您想在哪些引脚之间测量电压。
• gain (必选, float): 此传感器的增益。

温度选项

无

多路复用器和增益

NOTE

根据（数据手册）第 7.3 节注释 2： “向设备模拟输入施加的电压不得超过 VDD + 0.3V。” 这意味着如果使用 3.3V 为设备供电，请注意不要向 4 个 AIN 引脚施加超过 3.6V 的电压。

ADS1118 具有一个多路复用器，可配置为在几种引脚配置之间测量电压。这些配置是：

• A0_A1（Pin 0 与 Pin 1 之间）
• A0_A3（Pin 0 与 Pin 3 之间）
• A1_A3（Pin 1 与 Pin 3 之间）
• A2_A3（Pin 2 与 Pin 3 之间）
• A0_GND（Pin 0 与 GND 之间）
• A1_GND（Pin 1 与 GND 之间）
• A2_GND（Pin 2 与 GND 之间）
• A3_GND（Pin 3 与 GND 之间）

此外，ADS1118 具有可编程增益放大器（PGA），可以帮助您在不同范围内测量电压，这些范围是：

• 6.144（测量高达 6.144V）
• 4.096（测量高达 4.096V）
• 2.048（测量高达 2.048V）
• 1.024（测量高达 1.024V）
• 0.512（测量高达 0.512V）
• 0.256（测量高达 0.256V）
