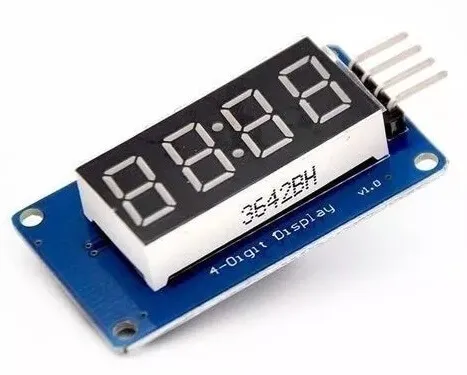

TM1637 7 段显示

tm1637 显示平台允许你在 ESPHome 中使用流行的 TM1637 7 段显示驱动。

模块可以使用 5V 或 3.3V 供电。要显示冒号标点，请在冒号位置使用 .。（参见下面的时钟示例）

# 示例配置条目
display:
    platform: tm1637
    id: tm1637_display
    clk_pin: D6
    dio_pin: D5
    inverted: true
    length: 4
    lambda: |-
      it.print("0123");

配置变量

clk_pin (必需, Pin Schema): 你连接 CLK 线的引脚。
dio_pin (必需, Pin Schema): 你连接 DIO 线的引脚。
intensity (可选, int): TM1637 驱动输出的强度。范围从 0（最弱）到 7（默认值）。
inverted (可选, bool): 反转字符渲染到 TM1637，以便你可以物理翻转显示。
length (可选, int): 你的 TM1637 驱动的位数。仅在 inverted: true 时使用。范围从 1 到 6（默认值）。
lambda (可选, lambda): 用于在 TM1637 上渲染内容的 lambda。更多信息请参见渲染 Lambda。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。
id (可选, ID): 手动指定用于代码生成的 ID。

二进制传感器

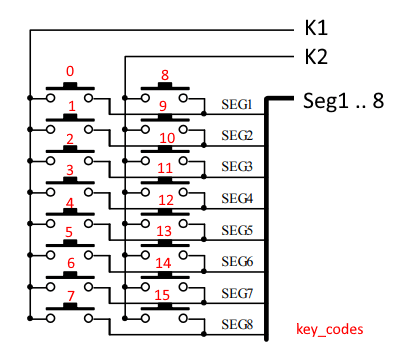

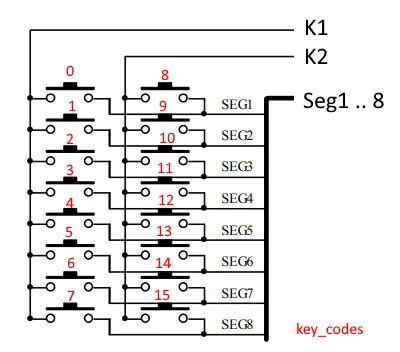

TM1637 LED 显示控制器还包括一个具有键盘扫描接口和增强识别电路（带防干扰按键）的特殊电路。此电路使用也驱动 LED 显示的 8 段线。但结合 K1 和 K2 引脚，我们可以添加 16 个按键，可在 ESPHome 中用作二进制传感器。

binary_sensor:
  - platform: tm1637
    id: key0
    name: key1-00
    tm1637_id: tm1637_display
    key: 0

配置变量

id (可选, ID): 设置此传感器的 ID。
name (可选, string): 二进制传感器的名称。
tm1637_id (可选, ID): tm1637 的 id，在使用多个设备时用于扫描按键。
key (必需, integer): 已连接按键的按键码（Seg0 = 0、Seg1 = 1 等）。范围从 0 到 15。
所有其他选项参见二进制传感器。

渲染 Lambda

TM1637 与功能齐全的显示渲染引擎有类似的 API，但它只是子集，因为 TM1637 7 段显示没有单个像素的概念。在 lambda 中，你收到一个名为 it 的变量，与其他所有显示一样。不过在这种情况下，it 是 TM1637 实例（参见 API 参考）。

对 TM1637 最基本的操作是将简单的数字写入屏幕，如本页面顶部的配置示例所示。但即使你传入的是一个字符串（这里是 "0123" ），ESPHome 也会将其转换为 TM1637 能理解的表示：应该打开的确切像素。当然，并非所有字符都可以表示。你可以在 MAX7219 文档中看到字符完整列表。

三个方法（print、printf 和 strftime ）都在开头可选地接受一个位置参数，可用于在特定位置打印文本。此参数默认为 0，意味着第一个 TM1637 的第一个字符。例如，要在 TM1637 末尾开始文本的第一个字符，你会写 it.print(3, "0");。

还要注意 .（点）字符是特殊的，因为当 ESPHome 在字符串中遇到它时，前一个位置的点段将被启用。

display:
  - platform: tm1637
    # ...
    lambda: |-
      // 在位置 0（左侧）打印 0
      it.print("0");
      // 结果："0   "

      // 在位置 1（第二个字符）打印 1
      it.print(1, "1");
      // 结果："01  "

      // 写一个传感器值（假设它是 42.1）
      it.printf(0, "%.1f", id(my_sensor).state);
      // 结果："42.1 "（点将出现在"2"段位上）

      // 用空白覆盖先前的内容
      it.print("    ");
      // 打印右填充的传感器值，小数点后 0 位
      it.printf("S%3.0f", id(my_sensor).state);
      // 结果："S 42"

      // 打印当前时间
      it.strftime("%H.%M", id(homeassistant_time).now());
      // 10:06:42 的结果 -> 带 : 的显示上为 "10:06"，带 . 的显示上为 "10.06"

请参见格式化文本了解 printf 格式化规则的介绍，以及显示时间了解 strftime 时间格式化的介绍。

创建数字时钟

以下示例创建了一个典型的数字时钟，冒号 : 每秒闪烁。

time:
  - platform: homeassistant
    id: homeassistant_time

display:
  platform: tm1637
  clk_pin: D6
  dio_pin: D5
  update_interval: 500ms
  lambda: |-
      static int i = 0;
      i++;
      if ((i % 2) == 0)
        it.strftime("%H.%M", id(homeassistant_time).now());
      else
        it.strftime("%H%M", id(homeassistant_time).now());

原始段缓冲区

如果你已经有段位掩码，可以使用 set_buffer 将原始字节直接写入显示缓冲区。这绕过字符转换，适用于自定义字形或动画。

void set_buffer(const uint8_t *data, uint8_t length);

data: 指向段字节数组的指针，每位数字一个字节。
length: 要写入的字节数（不应超过位数）。

TM1637 每位数字使用一个字节，其中每位映射到一个段位（a–g）。小数点是第 7 位（0x80）。

display:
  - platform: tm1637
    # ...
    lambda: |-
      // "0123" 的原始段位，第 3 位有点
      static const uint8_t buf[] = {0x3f, 0x06, 0x5b, 0x4f | 0x80};
      it.set_buffer(buf, sizeof(buf));

连接多个显示

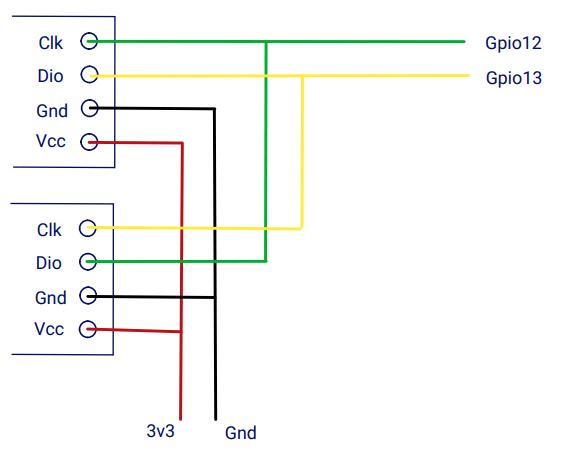

要连接多个 TM1636 显示，你需要与显示数量一样多的控制线。这是通过在显示之间共享 clk 和 dio 的控制线来实现的。

当多次使用引脚时，配置必须反映这一点：

display:
  - platform: tm1637
    id: lcd1
    clk_pin:
      number: GPIO3
      allow_other_uses: true
    dio_pin:
      number: GPIO4
      allow_other_uses: true

  - platform: tm1637
    id: lcd2
    clk_pin:
      number: GPIO4
      allow_other_uses: true
    dio_pin:
      number: GPIO3
      allow_other_uses: true

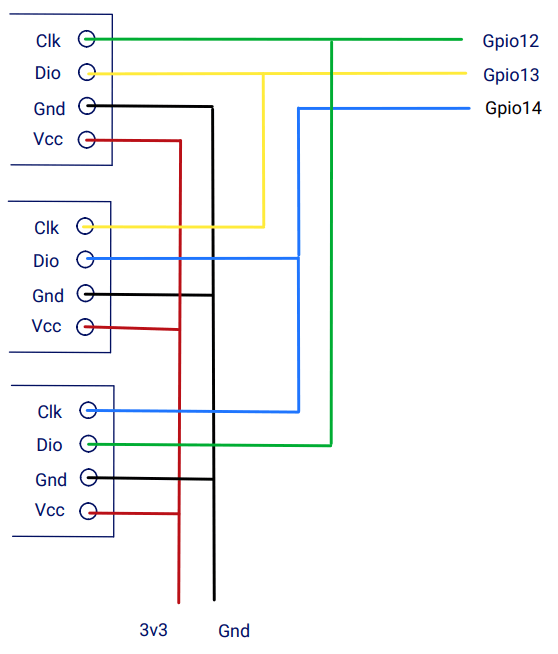

当使用超过 2 个设备（如 3 个或更多）时，为 Dio 引脚添加一条控制线，并与下一个显示的 Clk 引脚共享。最后一个显示的 Dio 引脚与第一个显示的 Clk 引脚共享。
