ST7567 LCD 图形显示

用法

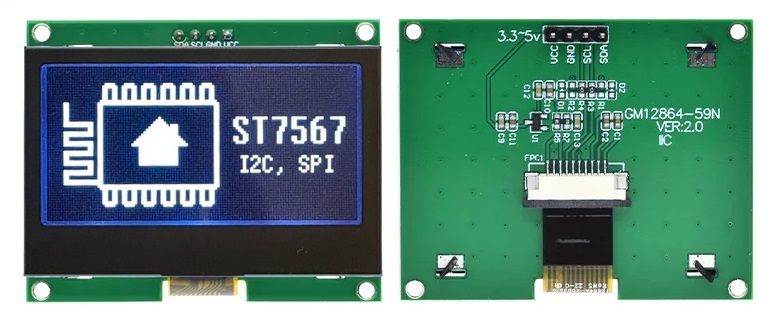

st7567 显示平台允许你使用基于 Sitronix ST7567 芯片系列的 128x64 显示模块（ST7567A、ST7567S、ST7567G 等）（数据手册、 Sitronix）配合 ESPHome。

注意，此组件用于通过 I²C 总线（参见通过 I²C）或 3 线或 4 线 SPI 总线（参见通过 SPI）连接的显示。它是一种单色 LCD 图形显示。

NOTE

电压： 检查你的模块规格了解所需的电源。大多数模块对 3.3V 到 5V 的电压范围都能耐受，但有些可能需要 5V 或 3.3V。

电气干扰： 为减少噪声引起的故障，数据手册建议”在指定间隔内定期使用刷新序列”。

没人知道确切的间隔是什么 —— 它根据你的电气环境而变化 —— 例如，有些可能需要每小时一次。如果不执行刷新序列，LCD 上的图像一段时间后可能会出现问题。

你可以使用 interval: 部分并调用 request_refresh() 函数来计划刷新，之后它将在下次组件更新时执行显示刷新序列。

通过 I²C

将模块上的 SDA 和 SCL 引脚连接到为 I²C 总线选择的引脚。如果你的显示模块有 RESET 引脚，你可以选择将它连接到 ESP 的引脚，这可能提高可靠性。对于电源，连接 VCC 到 3.3V，GND 到 GND。

# 示例最小配置条目
i2c:
  sda: D1
  scl: D2

display:
  - platform: st7567_i2c
    id: my_display
    lambda: |-
      it.print(0, 0, id(my_font), "Hello World!");

interval:
  - interval: 1h
    then:
      - lambda: id(my_display).request_refresh();

配置变量

address (可选, int): 手动指定显示的 I²C 地址。默认为 0x3F。
i2c_id (可选, ID): 如果你想使用多个 I²C 总线，请手动指定 I²C 组件的 ID。
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
id (可选, ID): 手动指定用于代码生成的 ID。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。
invert_colors (可选, boolean): 显示硬件颜色反转。默认为 false。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
transform (可选): 使用硬件转换显示。所有默认值均为 false。
- mirror_x (可选, boolean): 如果为 true，则镜像物理 X 轴。
- mirror_y (可选, boolean): 如果为 true，则镜像物理 Y 轴。

加速总线： 为了加速显示更新过程，你可以选择更高的 I²C 频率，例如：

# 示例提高 I²C 总线速度
i2c:
  sda: D1
  scl: D2
  frequency: 400kHz

硬件旋转： 180 度旋转可以在硬件中实现，如下面的示例所示：

# 使用 transform 部分通过硬件实现 180° 旋转的示例
display:
  - platform: st7567_i2c
    id: my_display
    transform:
      mirror_x: true
      mirror_y: true
    lambda: |-
      it.print(0, 0, id(my_font), "Hello World!");

通过 SPI

将 D0 连接到为 SPI 总线选择的 CLK 引脚，将 D1 连接到 MOSI 引脚，并将 DC 和 CS 连接到 ESP 上的某些 GPIO 引脚。对于电源，连接 VCC 到 3.3V，GND 到 GND。你还可以选择将 RESET 引脚连接到 ESP 的引脚，这可能提高可靠性。

# 示例最小配置条目
spi:
  clk_pin: D1
  mosi_pin: D2

display:
  - platform: st7567_spi
    id: my_display
    dc_pin: D3
    lambda: |-
      it.print(0, 0, id(my_font), "Hello World!");

interval:
  - interval: 1h
    then:
      - lambda: id(my_display).request_refresh();

配置变量

dc_pin (必需, Pin Schema): DC 引脚。
cs_pin (可选, Pin Schema): 片选（CS）引脚。
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
spi_id (可选, ID): 如果你想使用多个 SPI 总线，请手动指定 SPI 组件的 ID。
id (可选, ID): 手动指定用于代码生成的 ID。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。
invert_colors (可选, boolean): 显示硬件颜色反转。默认为 false。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
transform (可选): 使用硬件转换显示。所有默认值均为 false。
- mirror_x (可选, boolean): 如果为 true，则镜像物理 X 轴。
- mirror_y (可选, boolean): 如果为 true，则镜像物理 Y 轴。

硬件旋转： 180 度旋转可以在硬件中实现，如下面的示例所示：

# 使用 transform 部分通过硬件实现 180° 旋转的示例
display:
  - platform: st7567_spi
    id: my_display
    dc_pin: D3
    transform:
      mirror_x: true
      mirror_y: true
    lambda: |-
      it.print(0, 0, id(my_font), "Hello World!");
