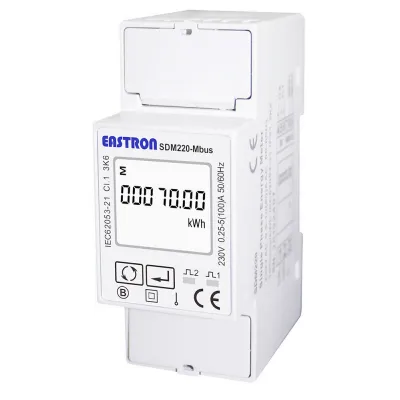

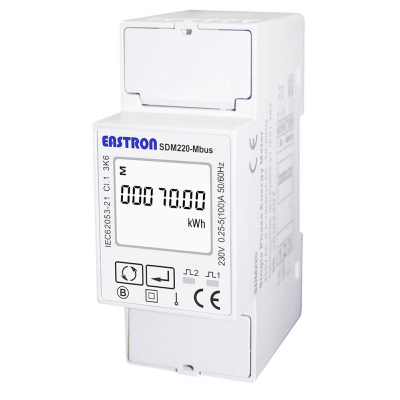

Eastron SDM 电能监测器

sdm_meter 传感器平台允许您在 ESPHome 中使用 Eastron SDM Modbus 电能监测器（网页）。

与该组件的通信通过 UART 并使用 Modbus 协议通过 RS485 接线进行。您需要一个 RS485 转 UART 转换器来进行通信。因此您必须在配置中设置一个 uart: 条目，将 TX 和 RX 引脚设置为您开发板上的某两个引脚，并将波特率设置为 9600bps。 ! 对于 SDM230M、SDM120M 电能监测器，出厂默认波特率为 2400bps。您需要将代码更改为 2400bps，或者更改电能表的设置。更多信息请参阅您的型号：（Eastron 网页）。

# 示例配置条目
uart:
  rx_pin: D1
  tx_pin: D2
  baud_rate: 9600 # 如果您的电能表是 SDM230M 或 SDM120M，则将 baud_rate 更改为 2400
  stop_bits: 1

sensor:
  - platform: sdm_meter
    phase_a:
      current:
        name: "SDM230M Current"
      voltage:
        name: "SDM230M Voltage"
      active_power:
        name: "SDM230M Power"
      power_factor:
        name: "SDM230M Power Factor"
      apparent_power:
        name: "SDM230M Apparent Power"
      reactive_power:
        name: "SDM230M Reactive Power"
      phase_angle:
        name: "SDM230M Phase Angle"
    frequency:
      name: "SDM230M Frequency"
    total_power:
      name: "SDM230M Total Power"
    import_active_energy:
      name: "SDM230M Import Active Energy"
    export_active_energy:
      name: "SDM230M Export Active Energy"
    import_reactive_energy:
      name: "SDM230M Import Reactive Energy"
    export_reactive_energy:
      name: "SDM230M Export Reactive Energy"
    update_interval: 60s

配置变量

phase_a (可选): 相位 A/1 的传感器组。
- current (可选): 使用传感器电流值，单位为安培。 Sensor 的所有选项。
- voltage (可选): 使用传感器电压值，单位为伏（V）。 Sensor 的所有选项。
- active_power (可选): 使用传感器的（有功）功率值，单位为瓦（W）。 Sensor 的所有选项。
- power_factor (可选): 使用传感器的功率因数值。 Sensor 的所有选项。
- apparent_power (可选): 使用传感器的视在功率值，单位为伏安（VA）。 Sensor 的所有选项。
- reactive_power (可选): 使用传感器的无功功率值，单位为无功伏安（VAR）。 Sensor 的所有选项。
- phase_angle (可选): 使用传感器的相位角值，单位为度（°）。 Sensor 的所有选项。
phase_b (可选): 适用电表（例如 SDM630）上相位 B/2 的传感器组。
- phase_a 的所有选项
phase_c (可选): 适用电表（例如 SDM630）上相位 C/3 的传感器组。
- phase_a 的所有选项
frequency (可选): 使用传感器频率值，单位为赫兹。 Sensor 的所有选项。
total_power (可选): 使用传感器的总功率值，单位为瓦（W）。 Sensor 的所有选项。
import_active_energy (可选): 使用传感器的输入有功电能值，单位为千瓦时（kWh）。 Sensor 的所有选项。
export_active_energy (可选): 使用传感器的输出有功电能值，单位为千瓦时（kWh）。 Sensor 的所有选项。
import_reactive_energy (可选): 使用传感器的输入无功电能值，单位为无功千伏安时（kVArh）。 Sensor 的所有选项。
export_reactive_energy (可选): 使用传感器的输出无功电能值，单位为无功千伏安时（kVArh）。 Sensor 的所有选项。
update_interval (可选, Time): 检查传感器的间隔。默认为 60s。
address (可选, int): 当多个传感器连接到同一 UART 总线时，指定该传感器的地址。您需要手动设置每个设备的地址。默认为 1。
