SUN_GTIL2 并网逆变器

sun_gtil2 组件允许你获取 SUN-1000G2 或 SUN-2000G2 并网逆变器的电压、功率和温度读数。这是通过读取逆变器控制器板发送到显示板的 UART 数据实现的。

NOTE

你需要打开逆变器才能进行此改装。使用风险自负！如果你想通过（功能更有限的）外部 RS232 接口连接逆变器，应改用 Modbus 组件。

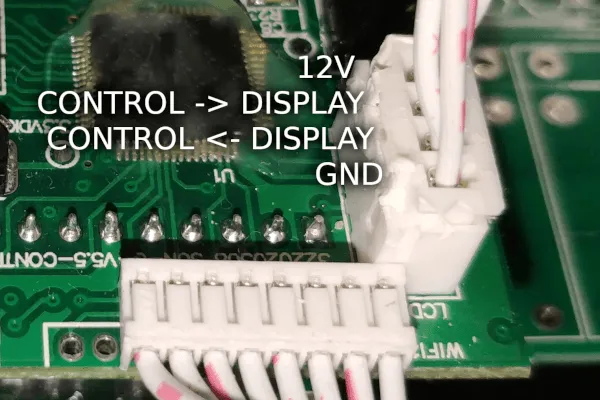

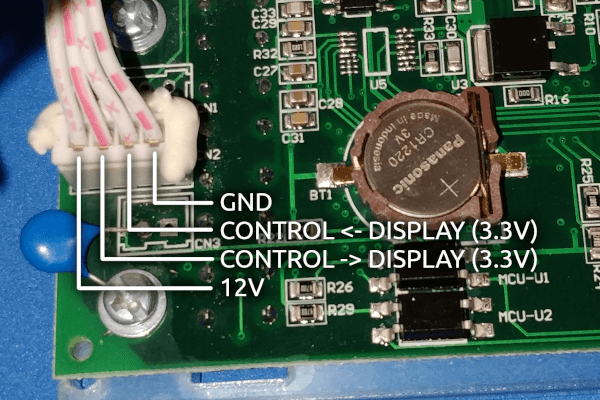

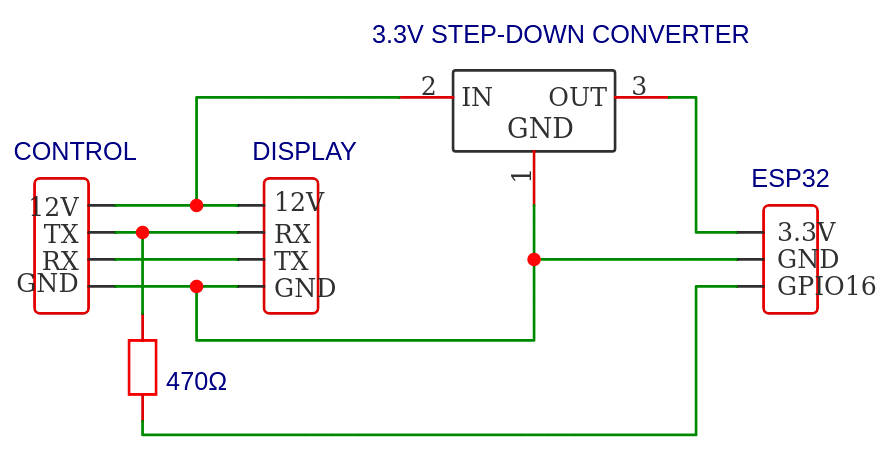

由于数据是通过 UART 从逆变器读取的，因此你的配置中需要有一个 UART 总线，并将 rx_pin 连接到逆变器控制器板的 TX 引脚。此外，你需要将 baud_rate 设置为 9600。

逆变器大约每 1.3 秒报告一次新的测量值。

组件/中心

# 示例配置条目
sun_gtil2:
  uart_id: control_to_display

配置变量

id (必选, ID): 用于此组件的 id。
uart_id (可选): 用于接收从逆变器控制器发送到显示板的消息的 UART 总线 ID。

传感器

# 示例配置条目
sensor:
  - platform: sun_gtil2
    temperature:
      id: gtil_temperature
      name: "Heatsink Temperature"
      filters:
        - throttle_average: 30s
    dc_voltage:
      id: gtil_dc_voltage
      name: "DC Voltage"
      filters:
        - throttle_average: 30s
    ac_voltage:
      id: gtil_ac_voltage
      name: "AC Voltage"
      filters:
        - throttle_average: 30s
    ac_power:
      id: gtil_ac_power
      name: "AC Power"
    dc_power:
      id: gtil_dc_power
      name: "DC Power"
    limiter_power:
      id: gtil_limiter_power
      internal: True

配置变量

sun_gtil2_id (可选): 如果有多个 sun_gtil2 实例，可手动指定其 ID。
temperature (可选): 逆变器散热器的温度。所有选项来自 Sensor。
dc_voltage (可选): 你的直流电源（电池或太阳能电池板）的电压。所有选项来自 Sensor。
ac_voltage (可选): 逆变器测量的电网电压。所有选项来自 Sensor。
dc_power (可选): 逆变器的输入功率。所有选项来自 Sensor。
ac_power (可选): 逆变器的输出功率。所有选项来自 Sensor。
limiter_power (可选): 逆变器”内部”限流器测得的功率。所有选项来自 Sensor。

文本传感器

# 示例配置条目
text_sensor:
  - platform: sun_gtil2
    state:
      id: gtil_state
      name: "State"
    serial_number:
      id: gtil_serial_number
      internal: True

配置变量

sun_gtil2_id (可选): 如果有多个 sun_gtil2 实例，可手动指定其 ID。
state (可选): 逆变器的状态。所有选项来自 Text Sensor。
serial_number (可选): 逆变器的序列号。所有选项来自 Text Sensor。

参见

传感器过滤器
