INA3221 3 通道直流电流传感器

The ina3221 传感器平台允许您在 ESPHome 中使用 INA3221 3 通道直流电流传感器 （数据手册， switchdoc）传感器。此传感器需要在您的配置中设置 I²C 总线 才能工作。

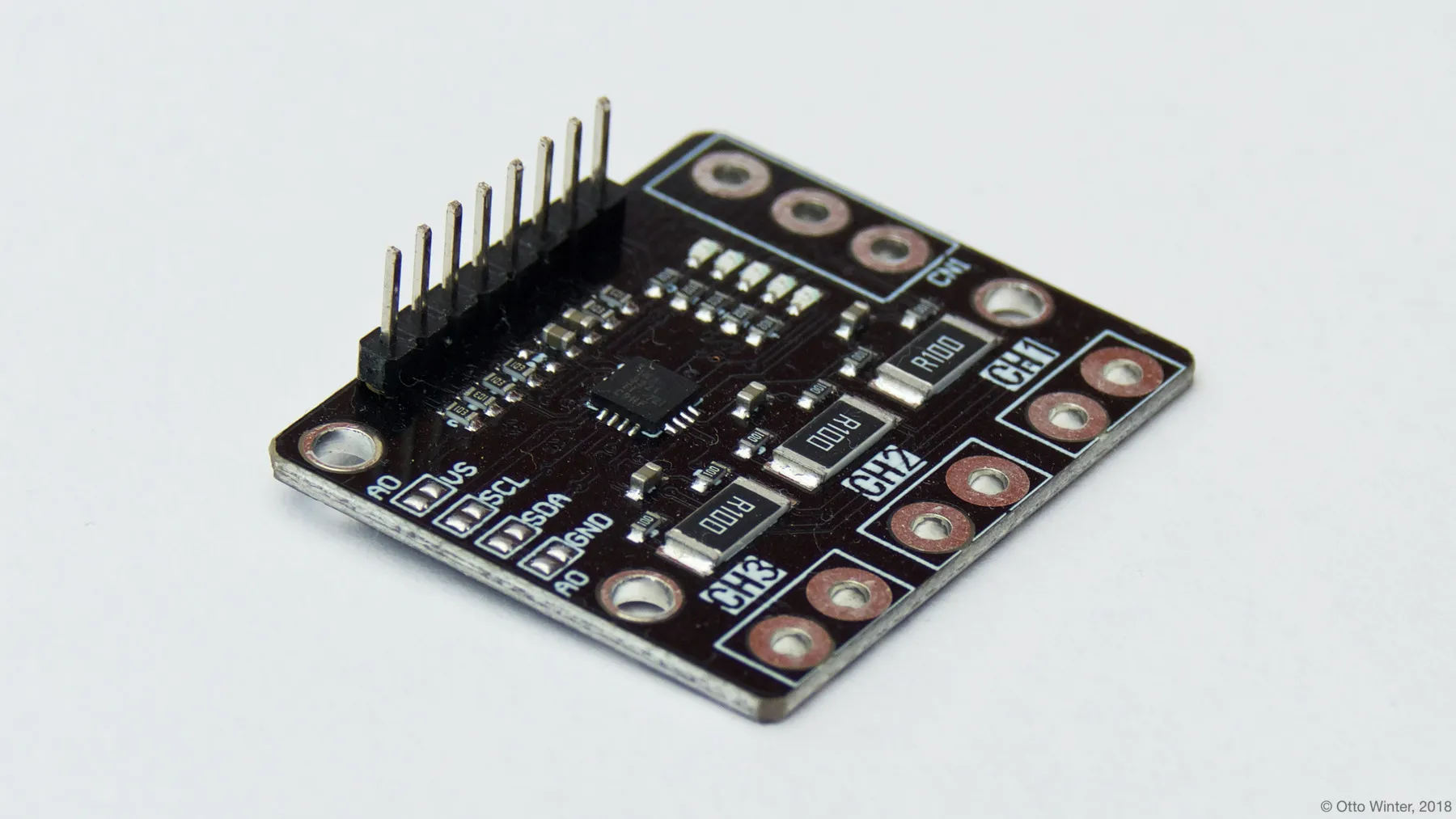

INA3221 3 通道直流电流传感器

# Example configuration entry
sensor:
  - platform: ina3221
    address: 0x40
    channel_1:
      shunt_resistance: 0.1 ohm
      current:
        name: "INA3221 Channel 1 Current"
      power:
        name: "INA3221 Channel 1 Power"
      bus_voltage:
        name: "INA3221 Channel 1 Bus Voltage"
      shunt_voltage:
        name: "INA3221 Channel 1 Shunt Voltage"
    channel_2:
      # ...
    channel_3:
      # ...
    update_interval: 60s

配置变量

• address (可选，int): 手动指定传感器的 I²C 地址。默认为 0x40。

• channel_1 (可选): 第 1 通道的配置选项。

  • shunt_resistance (可选，float): 该通道上分流电阻的值，用于电流计算。 默认为 0.1 ohm。

  • current (可选): 以安培为单位使用该通道的电流值。来自 Sensor 的所有选项。

  • power (可选): 以瓦特为单位使用该通道的功率值。来自 Sensor 的所有选项。

  • bus_voltage (可选): 以 V 为单位使用该通道的总线电压（高侧接触电压）值。 来自 Sensor 的所有选项。

  • shunt_voltage (可选): 以 V 为单位使用该通道的分流电压（分流电阻两端的电压）值。 来自 Sensor 的所有选项。

• channel_2 (可选): 第 2 通道的配置选项。与第 1 通道相同的选项。

• channel_3 (可选): 第 3 通道的配置选项。与第 1 通道相同的选项。

• update_interval (可选，Time): 检查传感器的间隔。默认为 60s。

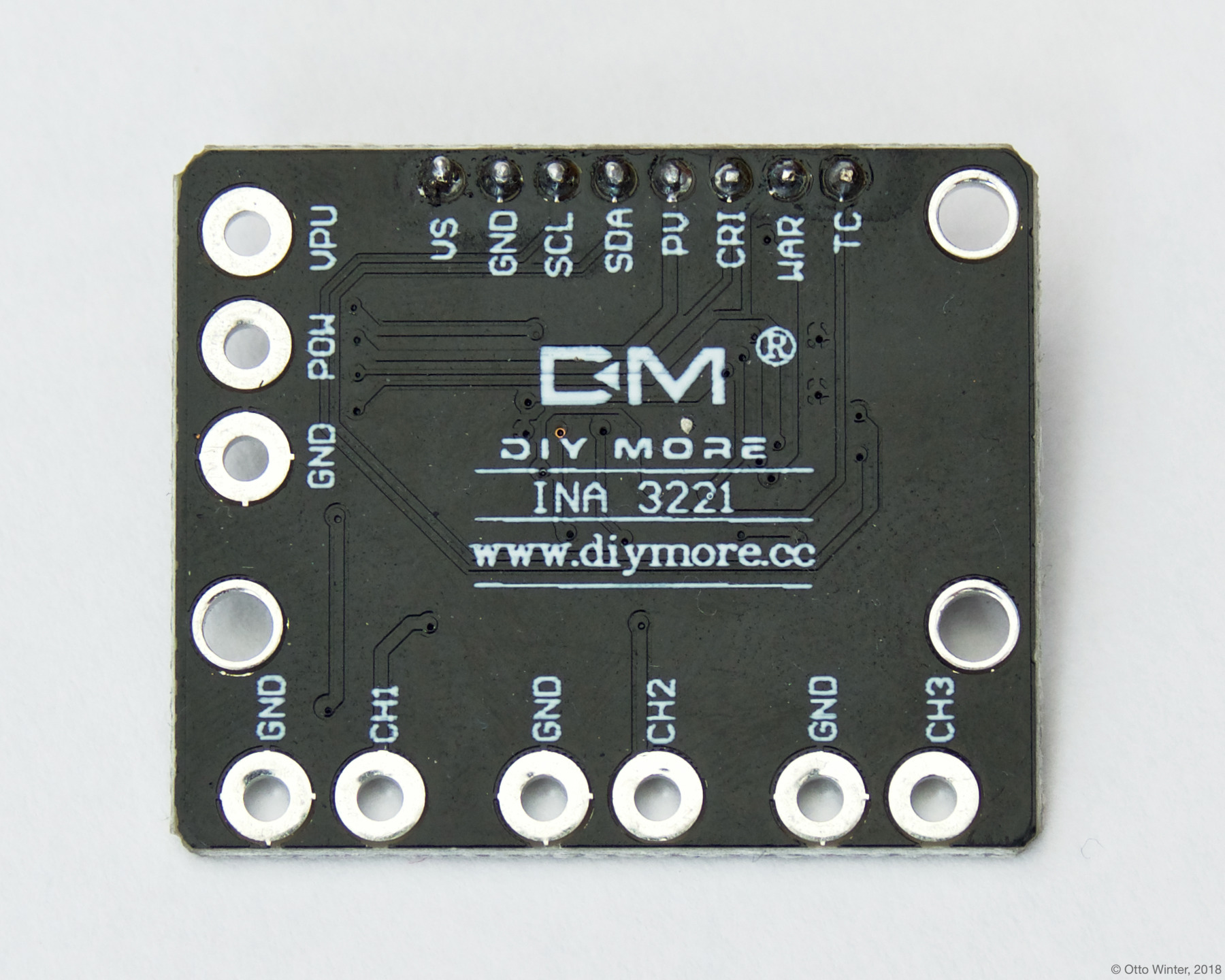

INA3221 上的引脚。通信仅需连接 VS、GND、SCL 和 SDA。注意所有 3 个通道共用同一个 GND 参考点。
