M5Stack Unit 8 Angle

组件/中心

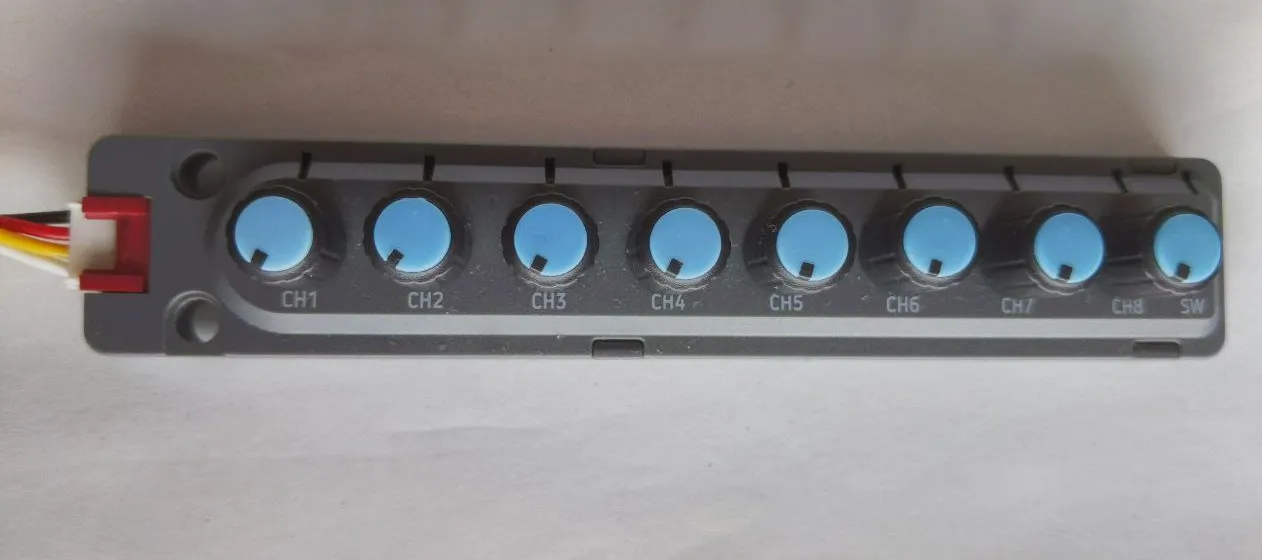

m5stack_8angle 平台允许您在 ESPHome 中使用 m5angle 输入设备。它有 8 个旋钮、一个开关，并可单独驱动 9 个 RGB LED。

m5stack_8angle 组件通过 I²C 总线通信，默认地址为 0x43。

# Example configuration entry
m5stack_8angle:
    id: m5stack_8angle_base

配置变量

id (可选，ID): 手动指定用于代码生成的 ID。
i2c_id (可选，ID): 如果您需要，可手动指定 I²C 组件的 ID。
address (可选，int): 手动指定设备的 I²C 地址。默认为 0x43。

旋钮位置传感器

8 个旋钮的位置可以作为传感器使用，值在 0-1 之间（0 为最左位置）。

sensor:
  - platform: m5stack_8angle
    m5stack_8angle_id: m5stack_8angle_base
    channel: 1
    name: "Knob 1"
    bit_depth: 12 bit
  - platform: m5stack_8angle
    m5stack_8angle_id: m5stack_8angle_base
    channel: 2
    name: "Knob 2"

配置变量

update_interval (可选，Time): 检查传感器的间隔。默认为 10s。
bit_depth (可选，取 12 bit 或 8 bit ）确定模拟读数的精度，默认为 8bit。
raw (可选，boolean) 如果为 true，传感器返回旋钮的原始读数。
来自 Sensor 的其他所有选项。

输入开关二值传感器

指示设备上开关状态的二值传感器。

binary_sensor:
  - platform: m5stack_8angle
    m5stack_8angle_id: m5stack_8angle_base
    name: "Switch"

配置变量

update_interval (可选，Time): 检查传感器的间隔。默认为 10s。
来自 Binary Sensor 的其他所有选项。

灯光

9 个 LED 可作为可寻址灯光输出。

light:
  - platform: m5stack_8angle
    m5stack_8angle_id: m5stack_8angle_base
    id: m8_angle_leds
    name: "Lights"
    effects:
        - addressable_rainbow:

配置变量

来自 Light 的所有选项。

在 Lambda 中读取旋钮位置和开关状态

您可以通过 float value = id(...)->read_knob_pos(index); 触发单个旋钮位置的读数，通过 int value = id(...)->read_switch(); 读取开关状态。返回负值表示读取状态失败。

# Example configuration entry for having the LEDs indicate the knobs' position
light:
  - platform: m5stack_8angle
    m5stack_8angle_id: m5stack_8angle_base
    id: m8_angle_leds
    name: "Lights"
    effects:
        - addressable_lambda:
            name: "Indicate Values"
            update_interval: 200ms
            lambda: |-
                    ESPHSVColor hsv;
                    hsv.value = 255;
                    hsv.saturation = 240;
                    auto parent = id(m5stack_8angle_base);
                    for (int i=0; i < 8; i++) {
                      auto kpos = parent->read_knob_pos(i);
                      if (kpos >= 0){
                        hsv.hue = kpos * 200;
                        it[i] = hsv;
                      }
                    }
                    if (parent->read_switch() > 0)
                        hsv.hue = 200;
                    else
                        hsv.hue = 0;
                    it[8] = hsv;
