MCP3204 和 MCP3208 12 位 A/D 转换器

Microchip Technology Inc. MCP3204 和 MCP3208 器件是逐次逼近 12 位模数（A/D） 转换器，带有板载采样保持电路。此组件同时适用于两种设备类型。 将两种设备均配置为 MCP3204，并根据所用变体观察最大通道数。

组件/中心

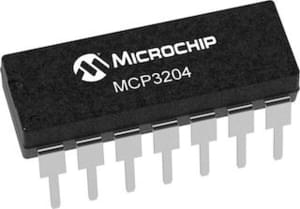

MCP3204 组件允许您在 ESPHome 中使用 MCP3204 或 MCP3208 12 位 A/D 转换器 （数据手册）。 MCP3204 是 4 通道设备，MCP3208 是 8 通道设备。 它使用 SPI 总线 进行通信。

配置完成后，您可以将任何 4 个或 8 个引脚（取决于设备变体）用作 项目中的传感器。

每个引脚将根据 reference_voltage（默认为 3.3V）返回计算的电压。 它通过将 reference_voltage * value 相乘来计算引脚上的电压（基本上是 VREF 的百分比）。

大多数配置将设置 reference_voltage = VREF 引脚。

# Example configuration entry
mcp3204:
  cs_pin: GPIOXX
  reference_voltage: 3.3V

配置变量

• id（必选，ID）: 此 MCP3204 组件要使用的 ID。
• cs_pin（必选，Pin Schema）: 要使用的 SPI 片选引脚。
• reference_voltage (可选，float): 参考电压。默认为 3.3V。

传感器

mcp3204 传感器允许您在 ESPHome 中使用 MCP3204 或 MCP3208 12 位 A/D 转换器传感器。 首先，为您的 MCP3204/8 传感器设置一个 MCP3204 中心，然后使用此 传感器平台创建单独的传感器，向 Home Assistant 报告电压。

# 传感器配置示例。
# 这是一个小型 1.5v 太阳能板电源轨，连接到
# MCP3204 的第 0 引脚
sensor:
  - platform: mcp3204             # 连接到 MCP3204 的第 0 引脚。
    id: solar_voltage
    number: 0                     # MCP3204 引脚编号

  # 如果使用 MCP3208，可以指定引脚编号 > 4
  - platform: mcp3204             # 连接到 MCP3208 的第 7 引脚。
    id: supply_voltage
    number: 7                     # MCP3208 引脚编号

  # 测量 CH0（IN+）和 CH1（IN-）之间的差值
  - platform: mcp3204             # 引脚 0-1 上的差分对。
    id: thermocouple_voltage
    number: 0
    diff_mode: true

配置变量

• mcp3204_id（必选，ID）: 父级 MCP3204 组件的 ID。
• number（必选，int): 在 MCP3204/MCP3208 上测量的引脚。
• update_interval (可选，Time): 检查传感器的间隔。 默认为 60s。
• diff_mode (可选，boolean): 启用差分模式测量。默认为 false。
• 来自 Sensor 的其他所有选项。

运行模式

MCP3204/3208 支持两种输入配置：

单端模式（默认）

每个通道独立测量相对于地的电压。MCP3204 提供 4 个通道， MCP3208 提供 8 个通道。这是未指定 diff_mode 或设为 false 时的默认运行模式。

差分模式

当 diff_mode: true 时，通道对测量两个输入（IN+ 和 IN-）之间的电压差。 使用 number 参数指定正输入通道编号。下一个顺序通道自动成为负输入（IN-）。

可用的差分对：

• MCP3204: 2 对（CH0/CH1、CH2/CH3）
• MCP3208: 4 对（CH0/CH1、CH2/CH3、CH4/CH5、CH6/CH7）

参见

• SPI 总线
• API 参考：mcp3204.h
