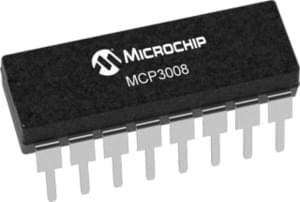

MCP3008 8 通道 10 位 A/D 转换器

Microchip Technology Inc. MCP3008 器件是逐次逼近 10 位模数（A/D）转换器，带有板载采样保持电路。

组件/中心

MCP3008 组件允许您在 ESPHome 中使用 MCP3008 8 通道 10 位 A/D 转换器 （数据手册， Adafruit）。 它使用 SPI 总线 进行通信。

配置完成后，您可以将任何 8 个引脚用作 项目中的传感器。

每个引脚将根据 reference_voltage（默认为 3.3V）返回计算的电压。 它通过将 reference_voltage 乘以引脚上的值来计算电压（基本上是 VREF 的百分比）。

大多数配置通过将其设置为 VREF 的值来建立参考电压，VREF 位于芯片的第 13 引脚。

如果您只需要缩放后的值，可以使用 read_data 函数： float MCP3008::read_data(uint8_t pin)

# Example configuration entry
mcp3008:
  cs_pin: D8
  id: my_mcp

# 传感器配置示例。
# 这是一个 NTCB3950 10K 热电偶，连接到
# MCP3008 的第 0 引脚，配合 10K 电阻作为分压器。
# 其他选项参见 `resistance` 和 `ntc` 平台
sensor:
  - platform: mcp3008             # 连接到 MCP3008 的第 0 引脚。
    reference_voltage: 3.19
    update_interval: 1s
    mcp3008_id: my_mcp
    id: freezer_temp_source
    number: 0                     # MCP3008 引脚编号
  - platform: resistance
    id: freezer_resistance_sensor
    sensor: freezer_temp_source
    configuration: DOWNSTREAM
    resistor: 10kOhm
  - platform: ntc
    id: freezer_temp
    sensor: freezer_resistance_sensor
    calibration:
      b_constant: 3950
      reference_temperature: 25°C
      reference_resistance: 10kOhm
    name: Freezer Temperature

配置变量：

• id（必选，ID）: 此 MCP3008 组件要使用的 ID。
• cs_pin（必选，int): 要使用的 SPI 片选引脚。

传感器

mcp3008 传感器允许您在 ESPHome 中使用 MCP3008 10 位 A/D 转换器传感器。 首先，为您的 MCP3008 传感器设置一个 MCP3008 中心，然后使用此 传感器平台创建单独的传感器，向 Home Assistant 报告电压。

配置变量：

• mcp3008_id（必选，ID）: 父级 MCP3008 组件的 ID。
• number（必选，int): MCP3008 的引脚编号。
• reference_voltage (可选，float): 参考电压。默认为 3.3V。
• update_interval (可选，Time): 检查传感器的间隔。默认为 1s。
