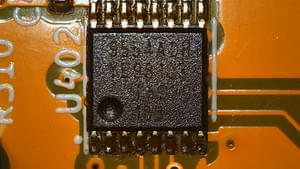

PCA9554 I/O 扩展器

PCA9554 组件允许你在 ESPHome 中使用各种德州仪器 I/O 扩展器，通过 I²C 总线进行通信。

经测试可与此组件配合使用的设备包括 PCA9554、PCA9554A、PCA9536 和 PCA9535。具有相同命令接口且最多 16 个 I/O 引脚的等效 TI I/O 扩展器，如 TCA9554 和 TCA9535，应该也可以使用。

配置完成后，你可以在项目中使用 16（PCA9535）、8（PCA9554、PCA9554A）或 4（PCA9536）个引脚中的任意一个。在 ESPHome 中，它们模拟真实的内部 GPIO 引脚，因此可以与 ESPHome 的许多组件一起使用，如 GPIO 二进制传感器或 GPIO 开关。

NOTE

7 位 I²C 设备地址范围是：

PCA9554 和 PCA9535：0x20 至 0x27
PCA9554A：0x38 至 0x3F
PCA9536：0x41

对于 PCA9535、PCA9554 和 PCA9554A，I²C 设备地址的实际选择取决于 3 个地址引脚的状态。有关设置地址的更多细节，请参阅页面底部链接的各数据手册。

同一 I²C 总线上最多可以放置八个 PCA9535 或 PCA9554，以及额外八个 PCA9554A 设备。请注意，由于 PCA9536 的地址固定，每条 I²C 总线只允许放置一个 PCA9536。

PCA9535 提供 16 位 GPIO（引脚号 0-15）。

PCA9554 和 PCA9554A 提供 8 位 GPIO（引脚号 0-7）。

PCA9536 提供 4 位 GPIO（引脚号 0-3）。

任何接受 Pin Schema 的选项原则上都可以使用，但某些更复杂的、通过此 I/O 扩展器进行通信的组件将无法工作。

# 示例配置条目
pca9554:
  - id: 'pca9554a_device'
    address: 0x38

# 单独的输出
switch:
  - platform: gpio
    name: "PCF9554A Pin #0"
    pin:
      pca9554: pca9554a_device
      # 使用引脚号 0
      number: 0
      # 为 INPUT 或 OUTPUT 之一
      mode:
        output: true
      inverted: false

配置变量

id (必选, ID): 用于此 pca9554 组件的 id。
address (可选, int): 驱动器的 I²C 地址。默认为 0x20。
pin_count (可选, int): 扩展器中实现的位数。默认为 8。使用 PCA9535 时应设为 16，使用 PCA9536 时应设为 4。
interrupt_pin (可选, Pin Schema): 连接到 PCA9554/PCA9535 的 INT 输出的引脚。配置后，组件将变为中断驱动而非轮询——它只在引脚实际改变状态时才读取芯片，从而显著减少 I²C 总线流量和 CPU 占用。INT 引脚为低电平有效且为开漏，因此需要一个外部或内部上拉电阻。必须是内部 GPIO 引脚（不能是另一个扩展器的引脚）。

NOTE

除非将 pin_count 设置为 16，否则 PCA9535 将无法工作（即使在低 8 位上）。

引脚配置变量

pca9554 (必选, ID): 引脚的 pca9554 组件的 id。
number (必选, int): 引脚号。
inverted (可选, boolean): 所有读取和写入的值是否应视为反转的。默认为 false。
mode (可选, string): 为此引脚设置的引脚模式。为 INPUT 或 OUTPUT 之一。
