SSD1327 OLED 显示

通过 I²C

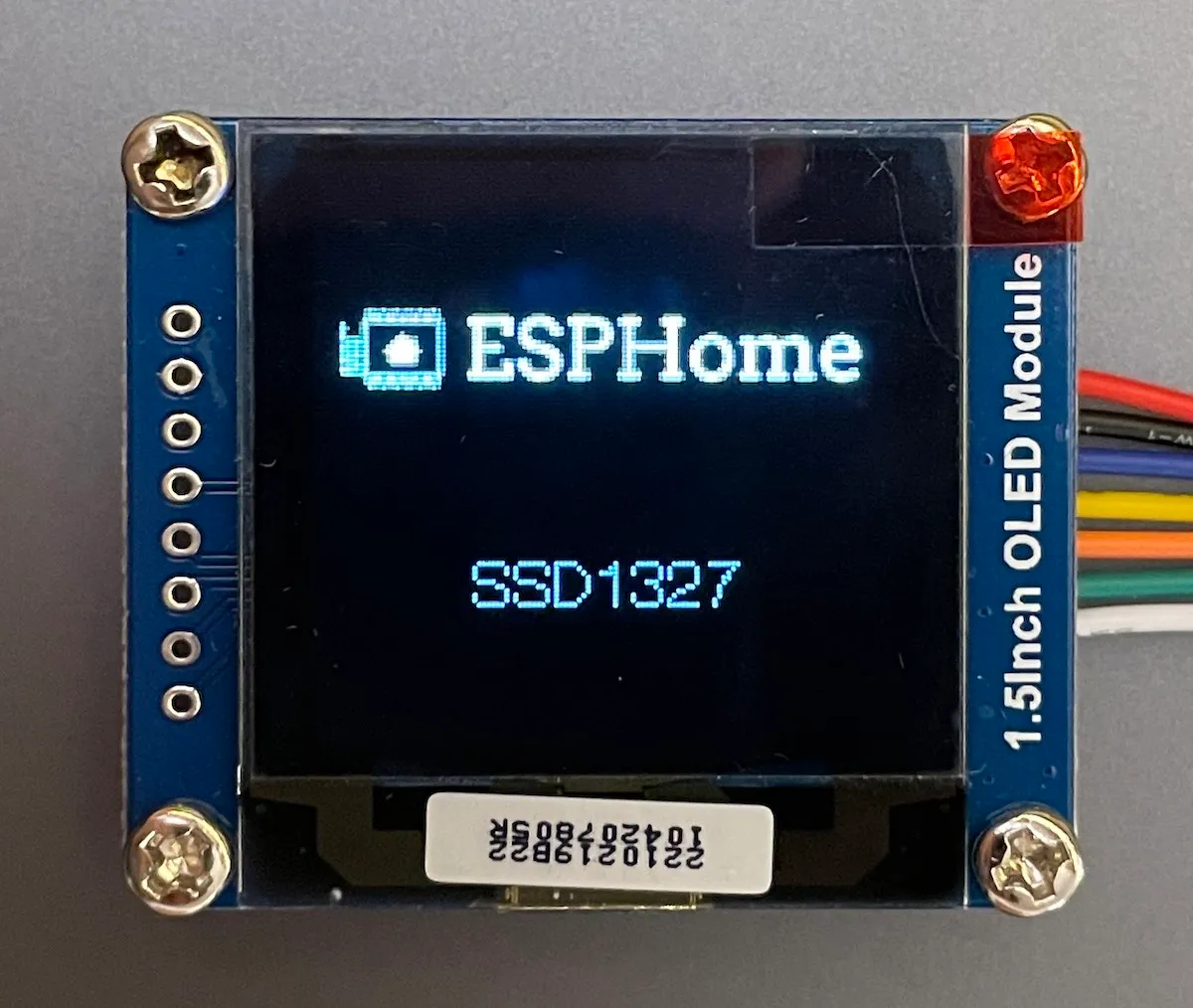

ssd1327_i2c 显示平台允许你使用 ESPHome 的 SSD1327（数据手册、 Waveshare）。注意，此组件用于通过 I²C 总线连接的显示。如果你的 SSD1327 通过 4 线 SPI 总线连接，请参见通过 SPI。

将 CLK 连接到为 I²C 总线选择的 SCL（时钟）引脚，将 DIN 连接到 SDA（数据）引脚。对于电源，连接 VCC 到 3.3V 和 GND 到 GND。你还可以将 RESET 引脚连接到 ESP 上可用的引脚；建议这样做，因为它提高了可靠性。

# 示例配置条目
i2c:
  sda: D1
  scl: D2

display:
  - platform: ssd1327_i2c
    model: "SSD1327 128x128"
    reset_pin: D0
    address: 0x3D
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

model (必需): 显示的型号。目前只有一个选项：
- SSD1327 128x128
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
address (可选, int): 手动指定显示的 I²C 地址。默认为 0x3D。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
brightness (可选, percentage): 以百分比设置显示亮度。默认为 100%
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
id (可选, ID): 手动指定用于代码生成的 ID。

NOTE

为了加速显示更新过程，你可以选择更高的 I²C 频率。

通过 SPI

ssd1327_spi 显示平台允许你使用 ESPHome 的 SSD1327（数据手册、Adafruit）。注意，此组件用于通过 4 线 SPI 总线连接的显示。如果你的 SSD1327 通过 I²C 总线连接，请参见通过 I²C。

将 CLK 连接到为 SPI 总线选择的 SCK（时钟）引脚，将 DIN 连接到 MOSI/SDO 引脚，并将 DC 连接到另一个你选择的引脚。CS 可以连接到 ESP 的引脚，或者如果显示是 SPI 总线上唯一的设备，则连接到地。对于电源，连接 VCC 到 3.3V 和 GND 到 GND。你还可以将 RESET 引脚连接到 ESP 上可用的引脚；建议这样做，因为它提高了可靠性。

# 示例配置条目
spi:
  clk_pin: D0
  mosi_pin: D1

display:
  - platform: ssd1327_spi
    model: "SSD1327 128x128"
    cs_pin: D2
    dc_pin: D3
    reset_pin: D4
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

model (必需): 显示的型号。目前只有一个选项：
- SSD1327 128x128
cs_pin (必需, Pin Schema): 片选（CS）引脚。
dc_pin (必需, Pin Schema): DC 引脚。
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
brightness (可选, percentage): 以百分比设置显示亮度。默认为 100%
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
spi_id (可选, ID): 如果你想使用多个 SPI 总线，请手动指定 SPI 组件的 ID。
id (可选, ID): 手动指定用于代码生成的 ID。

配置示例

要利用此显示模块的灰度功能，请在你的 YAML 配置中添加一个 color: 部分；更多信息请参见颜色。由于这是灰度显示，它只使用白色颜色元素，如下所示。

在 lambda 中使用灰度：

color:
  - id: medium_gray
    white: 50%

...

display:
    ...
    lambda: |-
      it.rectangle(0,  0, it.get_width(), it.get_height(), id(medium_gray));

引入灰度图像：

image:
  - platform: file
    file: "image.jpg"
    id: my_image
    resize: 120x120
    type: GRAYSCALE

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(my_image));

在这种情况下，图像将被转换为灰度（无论其原始格式如何），并在绘制到显示时以这种方式渲染。注意，原始图像可能需要一些调整，因为并非所有图像都能立即很好地转换为此显示支持的 4 位灰度格式。

注意，如果使用 type: BINARY，图像将作为二进制图像渲染（无灰度）；此时，可以将颜色属性传递给 image() 方法，如下所示：

image:
  - platform: file
    file: "image.jpg"
    id: my_image
    resize: 120x120
    type: BINARY

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(medium_gray), id(my_image));

这将用给定的灰度阴影绘制整个图像。

在代码中按需创建新颜色：

display:
    ...
    lambda: |-
      float white_intensity = 0.5;
      Color variable_gray(0, 0, 0, white_intensity);
      it.rectangle(0,  0, it.get_width(), it.get_height(), variable_gray);

Color 构造函数的最后一个参数是白色元素的强度；它是一个百分比（值范围 0 到 1）。可以由另一个变量定义，以便在代码中可调整。
