使用 ESP 开发板作为 USB-UART 桥接器

ESP 开发板通常具有板载 USB 接口，要么集成在芯片内部（例如 ESP32-S 系列），要么通过板载 USB-UART 桥接芯片实现。然而，一些非用于开发目的的 ESP 设备并不具备此功能，仅暴露 UART0 引脚（TX 和 RX）用于刷写。

通常情况下，你会使用专用的 USB-UART 接口板来完成此操作，但如果没有怎么办呢？在这种”紧急”情况下，可以使用具有 USB-UART 桥接芯片的开发板来刷写另一台设备。这是通过将 ESP 芯片保持在复位状态来实现的，这样它就不会干扰桥接芯片的操作。

这不需要在开发板上刷写任何固件，也不会改变已刷写在开发板上的任何内容——它纯粹是一种使用串行接口芯片的方式。

在本指南中，我们将具有可用 USB-UART 桥接芯片的开发板称为刷写板。

请确保你已经阅读了物理设备连接，以正确理解刷写开发板的功能。

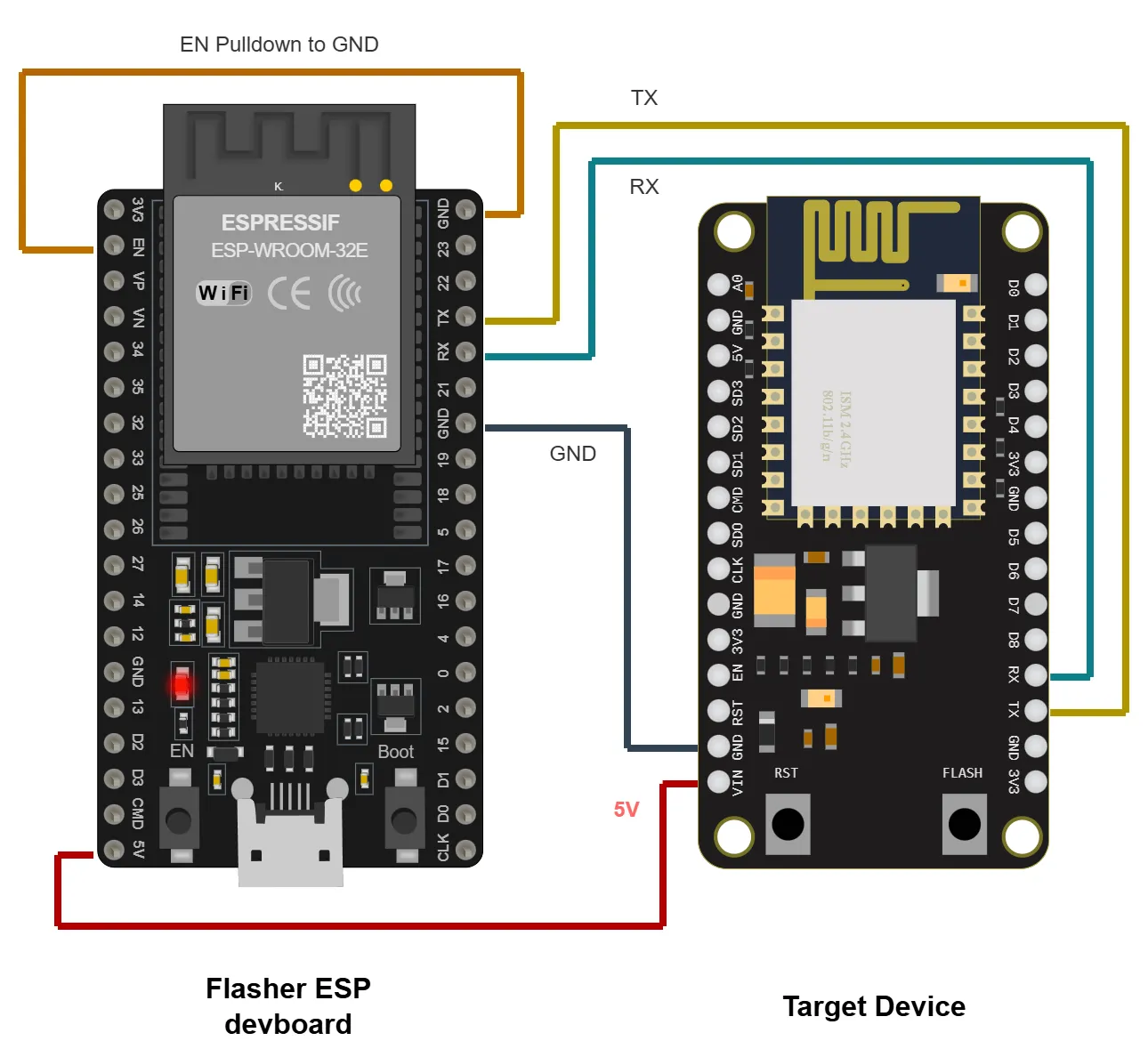

你需要进行以下电气连接：

NOTE

大多数 ESP32 S 和 C 系列开发板没有独立的 USB-UART 芯片——它们内置在 ESP 中。有关 ESP32-S 系列的说明，请参见下文。
两块板上的 5V 连接可能标记为 5V 或 VIN。某些板可能没有 5V 连接，仅需 3.3V。
除了从刷写板为目标板供电外，也可以使用独立的电源，只需确保所有接地引脚连接在一起即可。

将刷写开发板上的 EN 和 GND 连接在一起
刷写开发板上的 +5.0V 或 3V3 分别连接到目标设备的 VIN 或 3V3
刷写开发板的 GND（地）连接到目标设备的 GND
刷写开发板的 TX 连接到目标设备的 TX
刷写开发板的 RX 连接到目标设备的 RX

将 EN 与 GND 连接（拉低）在刷写板上可防止刷写模块上的 ESP 芯片启动并干扰串行线路。

NOTE

如果该板之前未加载过 ESPHome，你可能需要将 IO0 引脚拉低（即连接到 GND）以强制该板进入刷写模式。这必须在供电之前完成。
不要将目标设备的 3V3 连接到带有 3V3 LDO 的 VIN，因为这可能导致电压过低。

连接完成后，通过 USB 将刷写板插入计算机，然后按照你计划的方式刷写目标板。

使 ESP32-S 系列开发板充当 USB-UART 桥接器

使用 ESP32-S2/S3 开发板的用户可以查看 https://github.com/espressif/esp-usb-bridge 作为替代方案。但请注意，它需要先使用 ESP-IDF 刷写你的 S2/S3 板，使其充当 USB-UART 桥接器。在 SDKconfig 中，请确保验证 TxD/RxD 信号的 GPIO 引脚。

使用 ESP32-S 开发板刷写目标设备所需的连接如下：

刷写开发板上的 VU/VUSB/5V 或 3V3 分别连接到目标设备的 VIN 或 3V3
刷写开发板的 GND（地）连接到目标设备的 GND
刷写开发板的 TxD 连接到目标设备的 RX
刷写开发板的 RxD 连接到目标设备的 TX

因为我们使用的是 ESP 的内部 UART，所以 TX 和 RX 线应交叉连接。这与前面提到的带有外部 USB-UART 桥接芯片的开发板不同。

NOTE

因为我们已将 ESP32-S 系列板设置为充当 USB-UART 桥接器，所以在其上刷写其他二进制文件将不起作用，因为暴露的 COM 端口对应的是 USB-UART 桥接器。为此，你需要首先手动将其置于 DOWNLOAD 模式。（按住 RESET 并轻按 BOOT 按钮）
