TM1621 LCD 显示

tm1621 显示平台允许你在 ESPHome 中使用流行的 TM1621 LCD 显示驱动，可在 Sonoff 设备（如 THR316D、THR320D、POWR316D 或 POWR320D）中找到。

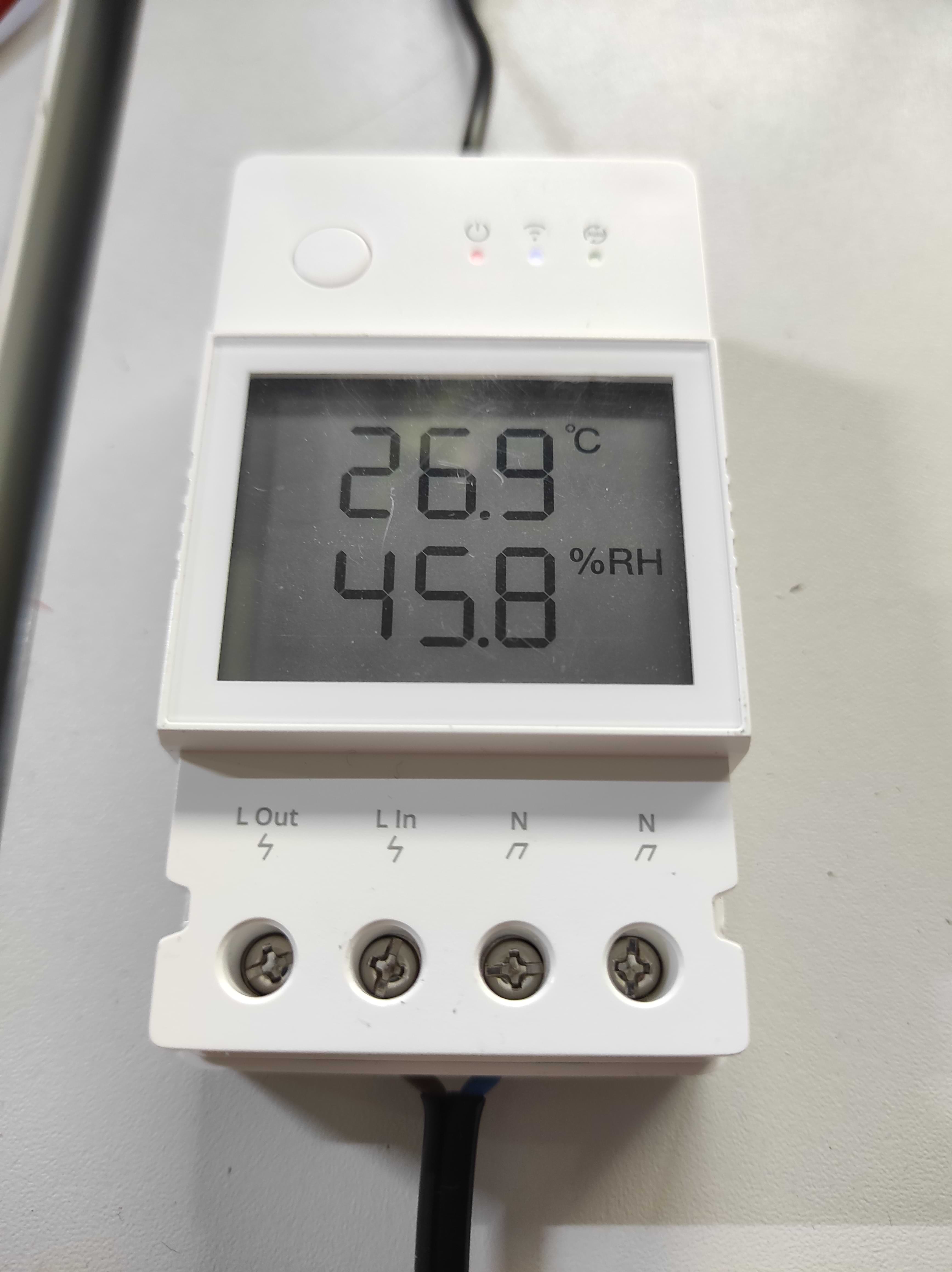

TM1621 LCD 显示。

LCD 有四个信号，cs 用于片选，data 用于数据信号，read 用于读取数据方向，write 用于写入数据方向

# 示例配置条目
display:
  platform: tm1621
  id: tm1621_display
  cs_pin: GPIOXX
  data_pin: GPIOXX
  read_pin: GPIOXX
  write_pin: GPIOXX
  lambda: |-
    it.printf(0, "%.1f", id(my_sensor1).state);
    it.display_celsius(true);
    it.printf(1, "%.1f", id(my_sensor2).state);
    it.display_humidity(true);

配置变量

• cs_pin (必需, Pin Schema): 你连接 CS 线的引脚。

• data_pin (必需, Pin Schema): 你连接 DATA 线的引脚。

• read_pin (必需, Pin Schema): 你连接 READ 线的引脚。

• write_pin (必需, Pin Schema): 你连接 WRITE 线的引脚。

• lambda (可选, lambda): 用于在 TM1621 上渲染内容的 lambda。 更多信息请参见 渲染 Lambda。

• update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。

• id (可选, ID): 手动指定用于代码生成的 ID。

渲染 Lambda

TM1621 与功能齐全的 显示渲染引擎 有类似的 API，但它只是子集，因为 TM1621 LCD 显示没有单个像素的概念。在 lambda 中，你收到一个名为 it 的变量， 与其他所有显示一样。不过在这种情况下，it 是 TM1621 实例（参见 API 参考）。

对 TM1621 最基本的操作是将简单的数字线接到屏幕，如本页面顶部的配置示例所示。但即使你传入的是一个字符串（这里是 "0123" ），ESPHome 也会将其 转换为 TM1621 能理解的表示。

三个方法（print 和 printf ）都在开头 可选地接受行号（0 为第一行，1 为第二行）。 此参数默认为 0。

还要注意 .（点）字符是特殊的，因为当 ESPHome 在字符串中遇到它时，前一个位置的 点段将被启用。

display:
  - platform: tm1621
    # ...
  lambda: |-
    it.printf(0, "%.1f", id(my_sensor1).state);
    it.display_celsius(true);
    it.printf(1, "%.1f", id(my_sensor2).state);
    it.display_humidity(true);

请参见 格式化文本 了解 printf 格式化规则的介绍。

我们还有五个函数来显示或不显示某些单位：

• 第一行的 °C：display_celsius(bool)
• 第一行的 °F：display_fahrenheit(bool)
• 第二行的 %HR：display_humidity(bool)
• 第一行的 V 和第二行的 A：display_voltage(bool)
• 第一行的 kW/h 和第二行的 W：display_kwh(bool)
