HX711 称重传感器放大器

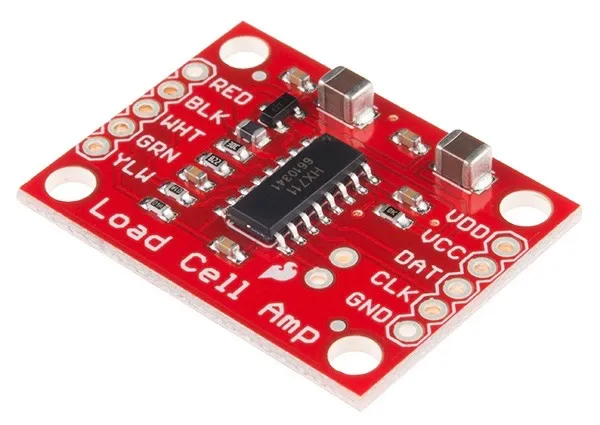

hx711 传感器平台允许您在 ESPHome 中使用 HX711 称重传感器放大器（数据手册，SparkFun）。

将 GND 连接到 GND，VCC 连接到 3.3V，另外两个 DOUT（或简写为 DT）和 CLK（或 SCK）连接到空闲的 GPIO 引脚。

# Example configuration entry
sensor:
  - platform: hx711
    name: "HX711 Value"
    dout_pin: D0
    clk_pin: D1
    gain: 128
    update_interval: 60s

配置变量

dout_pin（必选，Pin Schema）: DOUT（或 DAT）引脚。
clk_pin（必选，Pin Schema）: CLK 引脚。
gain (可选，枚举): 增益。隐式选择通道。默认为 128。
- 32（B 通道，增益 32）
- 64（A 通道，增益 64）
- 128（A 通道，增益 128）
update_interval (可选，Time): 检查传感器的间隔。默认为 60s。
来自 Sensor 的其他所有选项。

单位换算

由于 HX711 不包含任何校准数据，您需要自行将测量值转换为所需单位。校准传感器的步骤：

在传感器上放置零负载或已知质量，例如 0kg
等待数据出现在日志中并记下该值。例如 120。
在传感器上放置另一个（不同的）已知质量，例如 1kg
再次等待数据到达并记下该值，例如 810。

完成这些步骤后，您可以使用 calibrate_linear 过滤器将输入值映射到校准后的值：

# Example configuration entry
sensor:
  - platform: hx711
    # ... Other HX711 options
    filters:
      - calibrate_linear:
          - 120 -> 0
          - 810 -> 1
    unit_of_measurement: kg

将质量和值 120.0、810.0 等替换为您的值。
