MPR121 电容式触摸传感器

组件/中心

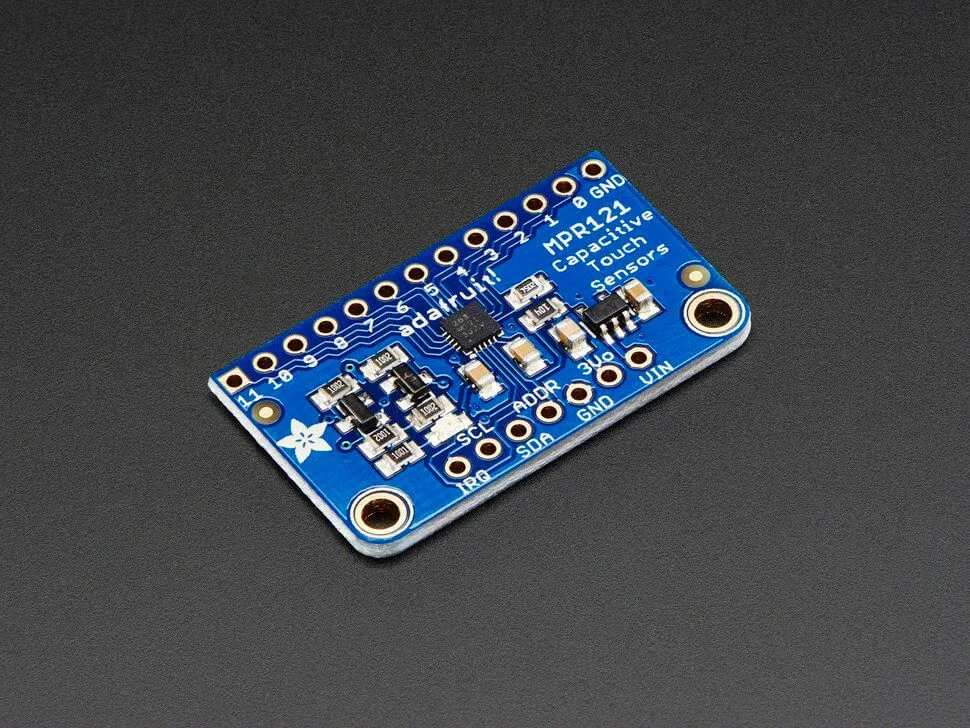

mpr121 传感器平台允许你在 ESPHome 中使用你的 MPR121 (数据手册, Adafruit) 电容式触摸传感器。此传感器要正常工作，需要在配置中设置 I²C。

# 示例配置条目
mpr121:
  id: mpr121_component
  address: 0x5A
  touch_debounce: 1
  release_debounce: 1
  touch_threshold: 10
  release_threshold: 7

binary_sensor:
  - platform: mpr121
    id: touch_key0
    channel: 0
    name: "Touch Key 0"
    touch_threshold: 12
    release_threshold: 6

配置变量

配置由两部分组成：中心组件和每个通道单独的二进制传感器。

address（可选，int）：传感器的 I²C 地址。默认为 0x5A。
id（可选，ID）：设置此传感器的 ID。
touch_debounce（可选，int）：识别触摸前的最小时长。范围为 0 到 7。默认为 0。
release_debounce（可选，int）：在创建释放事件之前，不识别触摸的最小时长。范围为 0 到 7。默认为 0。
touch_threshold（可选，int）：所有通道的触摸阈值。它定义了触摸检测的灵敏度，应在 5 到 30 之间（越低越灵敏）。默认为 12。通常触摸阈值略大于释放阈值。
release_threshold（可选，int）：释放定义了触摸检测的灵敏度，应在 5 到 30 之间。默认为 6。

二进制传感器

mpr121 二进制传感器允许你在 ESPHome 中使用你的 MPR121。首先设置组件/中心，然后使用此二进制传感器平台为每个触摸传感器创建单独的二进制传感器。

配置变量：

mpr121_id（可选，ID）：上面定义的 MPR121 的 ID。适用于 I²C 总线上有多个 MPR121 的情况
channel（必选，int）：触摸按键所连接的 MPR121 的通道编号。
touch_threshold（可选，int）：对全局 touch_threshold 值的每通道覆盖。如果未指定，则使用全局值。
release_threshold（可选，int）：对全局 release_threshold 值的每通道覆盖。如果未指定，则使用全局值。
来自 Binary Sensor 的所有其他选项。

GPIO

mpr121 还支持将其触摸电极配置为 GPIO 输入和输出。为此，请在 mpr121 组件的配置中指定一个 id。然后，在 mpr121 字段中使用此 ID 配置 GPIO 输出或输入。

output:
  - id: ext_5v_power
    platform: gpio
    pin:
      mpr121: mpr121_component
      number: 10
      mode: OUTPUT
      inverted: true

number 指的是 MPR121 芯片上的 ELEx 引脚编号。仅 ELE4 到 ELE11（含）可作为 GPIO 使用。

GPIO 和触摸功能可以同时使用，但不能在相同的引脚上。

当使用较高编号的引脚作为触摸通道时，也不允许将引脚配置为 GPIO。这是因为触摸功能是配置为一个范围，从 ELE0 开始。例如：

将通道 2 和 5 用作触摸并将通道 6 用作 GPIO 是可以的
将通道 2 和 5 用作触摸并将通道 4 用作 GPIO 是不可以的
