TM1651 电池显示

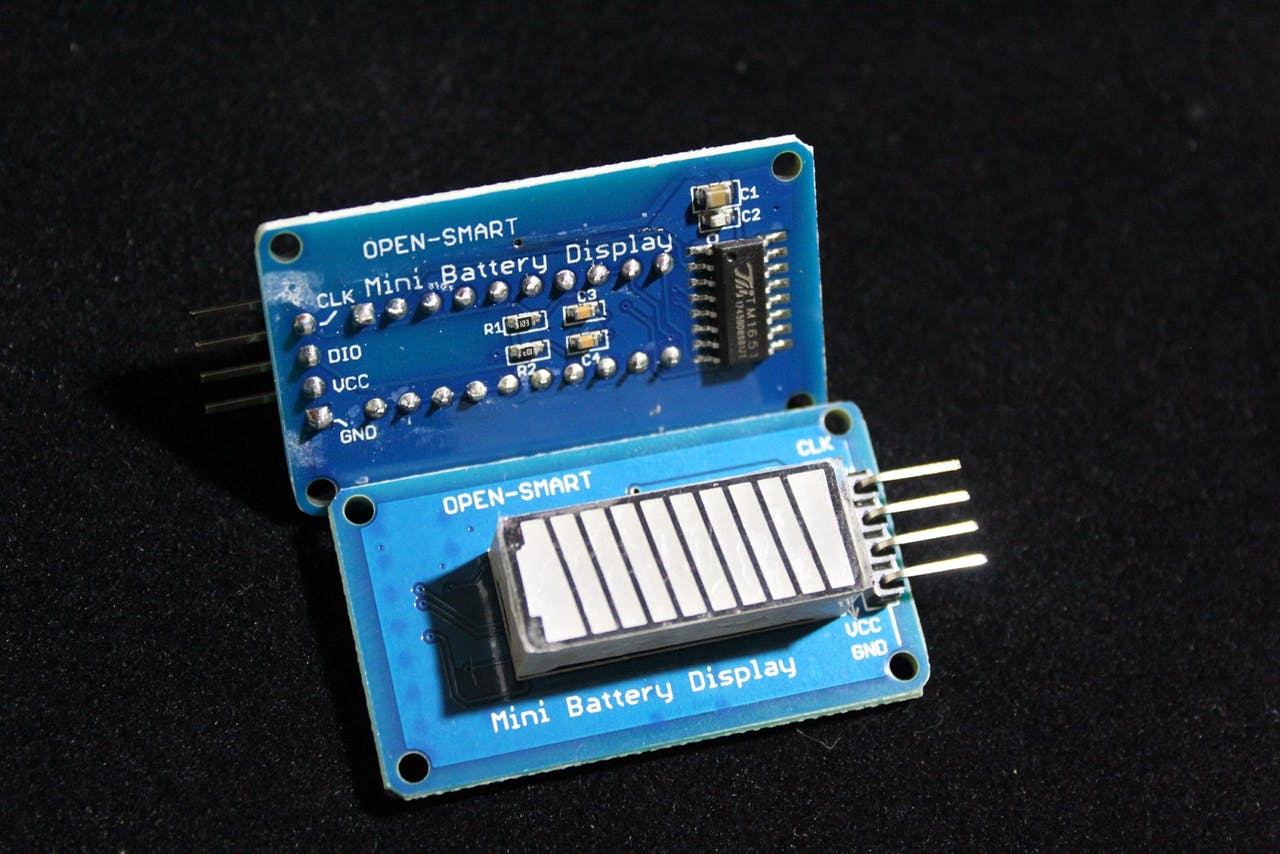

tm1651 显示平台允许你在 ESPHome 中使用基于 TM1651 芯片的电池显示单元，例如 这一款。该组件支持电平和亮度设置。所有更新都可以通过 lambda 表达式进行。

tm1651:
  id: tm1651_battery
  clk_pin: GPIOXX
  dio_pin: GPIOXX

配置变量

• clk_pin (必选, Pin Schema): CLK 引脚
• dio_pin (必选, Pin Schema): DIO 引脚
• id (可选, ID): 手动指定用于代码生成的 ID。

动作

tm1651.set_level_percent 动作

此 Action 在运行时更改电池显示的电平。 自动将输入的百分比电平转换为显示的实际电平。

on_...:
  - tm1651.set_level_percent:
      id: tm1651_battery
      level_percent: 50

配置变量

• id (必选, ID): TM1651 的 ID。
• level_percent (必选, int, 可模板化): 0 到 100 的电平

tm1651.set_level 动作

此 Action 在运行时更改电池显示的电平。

on_...:
  - tm1651.set_level:
      id: tm1651_battery
      level: 5

配置变量

• id (必选, ID): TM1651 的 ID。
• level (必选, int, 可模板化): 0 到 7 的电平

tm1651.set_brightness 动作

此 Action 允许你在运行时手动更改电池显示的亮度。

on_...:
  - tm1651.set_brightness:
      id: tm1651_battery
      brightness: 1

配置变量

• id (必选, ID): TM1651 的 ID。
• brightness (必选, int, 可模板化): 共有三级亮度 （1、2 或 3），从最低到最高亮度。

tm1651.turn_off 动作

此 Action 关闭所有 LED。

on_...:
  - tm1651.turn_off:
      id: tm1651_battery

配置变量

• id (必选, ID): TM1651 的 ID。

tm1651.turn_on 动作

此 Action 打开 LED。

on_...:
  - tm1651.turn_on:
      id: tm1651_battery

配置变量

• id (必选, ID): TM1651 的 ID。

高级配置

你也可以使用 lambda 表达式来控制此组件

api:
  actions:
    - action: battery_level
      variables:
        level: int
      then:
        - lambda: |-
            id(tm1651_battery).set_level(level);
    - action: battery_brightness
      variables:
        brightness: int
      then:
        - lambda: |-
            id(tm1651_battery).set_brightness(brightness);
