Peacefair PZEM-004T V3 电能监测器

NOTE

本页尚未完善，尚需补充内容。如果您希望参与贡献，请参阅我们的开发者站点。本页缺少：

该设备实际使用时的图片/截图/示例配置。

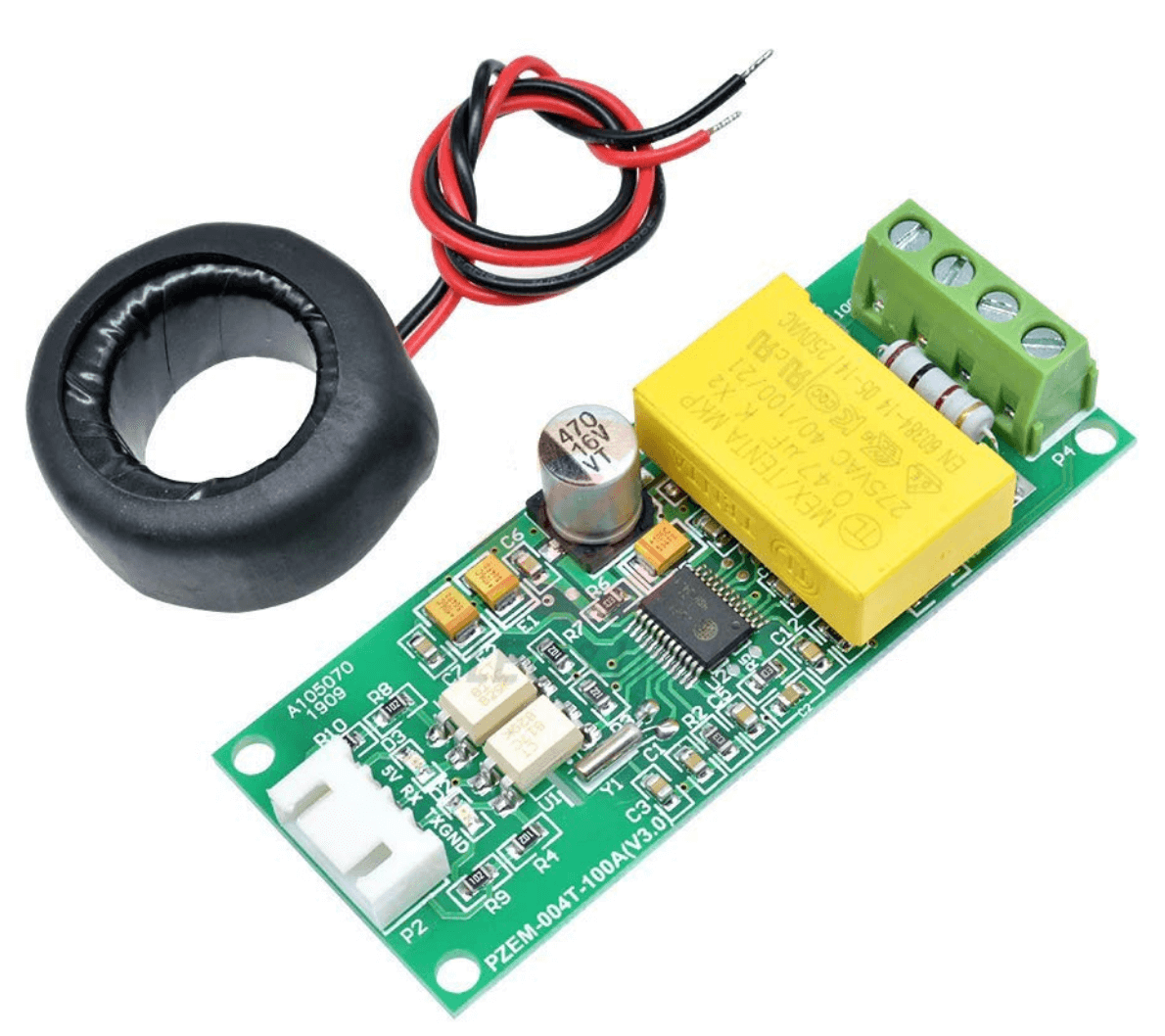

pzemac 传感器平台允许您在 ESPHome 中使用 PZEM-004T V3 电能监测器（网页，数据手册）。

该传感器可以采用多种连接配置，更多信息请参阅制造商网页。

WARNING

请注意，PZEM 模块内部的计量芯片由交流侧供电，因此在 ESPHome 设备启动时它必须已经通电，否则将无法看到测量结果。

WARNING

本页涉及 PZEM004T 的 V3 版本。如需使用较早的 V1 变型，请参阅 pzem004t。

与该组件的通信通过 UART 并使用 Modbus 进行。因此您必须在配置中设置一个 uart: 条目，将 TX 和 RX 引脚设置为您开发板上的某两个引脚，并将波特率设置为 9600。

# 示例配置条目
uart:
  rx_pin: D1
  tx_pin: D2
  baud_rate: 9600

modbus:

sensor:
  - platform: pzemac
    current:
      name: "PZEM-004T V3 Current"
    voltage:
      name: "PZEM-004T V3 Voltage"
    energy:
      name: "PZEM-004T V3 Energy"
    power:
      name: "PZEM-004T V3 Power"
    frequency:
      name: "PZEM-004T V3 Frequency"
    power_factor:
      name: "PZEM-004T V3 Power Factor"
    update_interval: 60s

配置变量

current (可选): 使用传感器电流值，单位为安培。 Sensor 的所有选项。
energy (可选): 使用传感器的（有功）电能值，单位为瓦时。 Sensor 的所有选项。
power (可选): 使用传感器的（有功）功率值，单位为瓦。 Sensor 的所有选项。
voltage (可选): 使用传感器电压值，单位为伏。 Sensor 的所有选项。
frequency (可选): 使用传感器频率值，单位为赫兹。 Sensor 的所有选项。
power_factor (可选): 使用传感器的功率因数值。 Sensor 的所有选项。
update_interval (可选, Time): 检查传感器的间隔。默认为 60s。
address (可选, int): 当多个传感器连接到同一 UART 总线时，指定该传感器的地址。您需要手动设置每个设备的地址。默认为 1。
modbus_id (可选, ID): 手动指定 Modbus 集线器的 ID。

`pzemac.reset_energy` 动作

执行此动作时，将重置给定 ID 的 pzemac 设备的总电能值。

on_...:
  then:
    - pzemac.reset_energy: pzemac_1

更改 PZEM-004T 的地址

您可以使用以下配置来更改传感器的地址。您必须将 modbus_controller 的 address 设置为当前地址，并将 on_boot lambda 中的 new_address 设置为新地址。

WARNING

此操作只能执行一次！更改地址后，在使用实际传感器代码之前，应将此代码从 ESP 中移除。

esphome:
  ...
  on_boot:
    ## 在启动时配置控制器设置
    ## 确保优先级低于 modbus_controller 的 setup_priority
    priority: -100
    then:
      - lambda: |-
          auto new_address = 0x03;

          if(new_address < 0x01 || new_address > 0xF7) // sanity check
          {
            ESP_LOGE("ModbusLambda", "Address needs to be between 0x01 and 0xF7");
            return;
          }

          esphome::modbus_controller::ModbusController *controller = id(pzem);
          auto set_addr_cmd = esphome::modbus_controller::ModbusCommandItem::create_write_single_command(
            controller, 0x0002, new_address);

          delay(200) ;
          controller->queue_command(set_addr_cmd);
          ESP_LOGI("ModbusLambda", "PZEM Addr set");

modbus:
  send_wait_time: 200ms
  id: mod_bus_pzem

modbus_controller:
  - id: pzem
    # 当前设备地址。
    address: 0x1
    # 特殊地址 0xF8 是一个广播地址，任何 pzem 设备都会接受它，
    # 因此如果使用此地址，请确保 uart 总线上只连接了一个 pzem 设备。
    # address: 0xF8
    modbus_id: mod_bus_pzem
    command_throttle: 0ms
    setup_priority: -10
    update_interval: 30s

其他设备

PZEM-004T-100A-D-P(V1.0)

丝印标注为 V1.0，可能会误导用户尝试使用 pzem004t。
与其他板子的一个显著区别是标有 5V、RX、TX、CF、GND 的 5 针连接器。
至少在几厘米长的导线上，通过 5V 引脚供电 3.3V 时似乎可以正常工作。此情况下无需电平转换器或更改电阻。
