XPT2046 触摸屏控制器（更新版本）

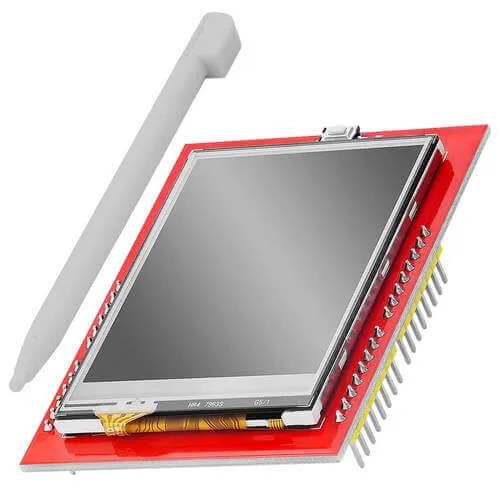

xpt2046 触摸屏平台允许使用基于 XPT2046 芯片的电阻式触摸屏控制器（数据手册、 AZ-Delivery）与 ESPHome。许多廉价 LCD 显示屏包含此控制器。配置中需要设置 SPI 才能使此传感器正常工作。

# Example configuration entry
touchscreen:
  platform: xpt2046
  id: my_touchscreen
  cs_pin: GPIOXX
  interrupt_pin: GPIOXX
  update_interval: 50ms
  threshold: 400
  transform:
    mirror_x: true
  calibration:
    x_min: 280
    x_max: 3860
    y_min: 340
    y_max: 3860

配置变量

配置由两部分组成：触摸屏组件和可选的独立二进制传感器。

基础配置：

id (可选, ID): 设置此传感器的 ID。
cs_pin (可选, Pin Schema): 片选引脚。通常在板上标记为 T_CS。
interrupt_pin (可选, Pin Schema): 触摸检测引脚。通常在板上标记为 T_IRQ。如果未指定，组件将通过 SPI 进行轮询。此键已从 irq_pin 重命名。
update_interval (可选, Time): 检查传感器的间隔。如果指定了 interrupt_pin，触摸将被几乎即时检测到，此设置将仅用于释放检测。默认为 50ms。
threshold (可选, int): 用于检测触摸或释放的值。默认为 400。
calibration (必填): XPT2046 是电阻式触摸屏，需要逐设备校准。
- x_min (必填, int): 对应触摸屏左（或顶部，如果指定了 swap_xy）边缘的原始值。请参阅校准了解校准触摸屏的过程。
- x_max (必填, int): 对应触摸屏右（或底部，如果指定了 swap_xy）边缘的原始值。
- y_min (必填, int): 对应触摸屏顶部（或左侧，如果指定了 swap_xy）边缘的原始值。
- y_max (必填, int): 对应触摸屏底部（或右侧，如果指定了 swap_xy）边缘的原始值。
还包括基础触摸屏配置的所有其他选项。
