Inkplate 5、6、10 和 6 Plus

All-in-one 电子纸显示 Inkplate 5、Inkplate 6、Inkplate 10 和 Inkplate 6 Plus。

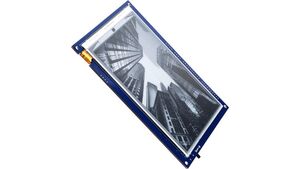

Inkplate 5、6、10 和 6 Plus 是强大的、支持 Wi-Fi 的基于 ESP32 的六英寸电子纸显示 - 源自回收的 Kindle 电子阅读器。其主要特点是简单。

# 示例最小配置条目

mcp23017:
  - id: mcp23017_hub
    address: 0x20

display:
- platform: inkplate
  id: inkplate_display
  greyscale: false
  partial_updating: false
  update_interval: 60s
  model: inkplate_6

  ckv_pin: 32
  sph_pin: 33
  gmod_pin:
    mcp23xxx: mcp23017_hub
    number: 1
  gpio0_enable_pin:
    mcp23xxx: mcp23017_hub
    number: 8
  oe_pin:
    mcp23xxx: mcp23017_hub
    number: 0
  spv_pin:
    mcp23xxx: mcp23017_hub
    number: 2
  powerup_pin:
    mcp23xxx: mcp23017_hub
    number: 4
  wakeup_pin:
    mcp23xxx: mcp23017_hub
    number: 3
  vcom_pin:
    mcp23xxx: mcp23017_hub
    number: 5

WARNING

使用 Inkplate 电子纸模块时，上述 GPIO 引脚编号不能更改，因为它们在模块/PCB 内部是硬连线的。

WARNING

如果在 3 位模式下，Inkplate 模块无法执行局部更新。在这种情况下它只是忽略该函数调用。

配置变量

id (可选, ID): 手动指定用于代码生成的 ID。
model (可选, enum): 指定型号。默认为 inkplate_6。
- inkplate_6
- inkplate_10
- inkplate_6_plus
- inkplate_6_v2
- inkplate_5
- inkplate_5_v2
greyscale (可选, boolean): 使屏幕显示 3 位颜色。默认为 false
partial_updating (可选, boolean): 使屏幕部分更新，这样更快，但会留下烧屏。默认为 false
custom_waveform (可选, int): 为显示设置自定义预定义波形。接受 1 到 4 的值。如果图像的灰度显得发白则很有用。仅限 Inkplate10。默认为 0
full_update_every (可选, int): 启用部分更新时，在指定的更新次数后强制全屏幕更新。默认为 10
transform (可选): 转换显示的呈现方式。
- flip_y (可选, boolean): 沿 Y 轴翻转屏幕。默认为 false
- flip_x (可选, boolean): 沿 X 轴翻转屏幕。默认为 false
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
ckv_pin (必需, Pin): Inkplate 显示的 CKV 引脚。
gmod_pin (必需, Pin): Inkplate 显示的 GMOD 引脚。
gpio0_enable_pin (必需, Pin): Inkplate 显示的 GPIO0 使能引脚。
oe_pin (必需, Pin): Inkplate 显示的 OE 引脚。
powerup_pin (必需, Pin): Inkplate 显示的 Powerup 引脚。
sph_pin (必需, Pin): Inkplate 显示的 SPH 引脚。
spv_pin (必需, Pin): Inkplate 显示的 SPV 引脚。
vcom_pin (必需, Pin): Inkplate 显示的 VCOM 引脚。
cl_pin (可选, Pin): Inkplate 显示的 CL 引脚。默认为 GPIO0。
le_pin (可选, Pin): Inkplate 显示的 LE 引脚。默认为 GPIO2。
display_data_0_pin (可选, Pin): Inkplate 显示的 Data 0 引脚。默认为 GPIO4。
display_data_1_pin (可选, Pin): Inkplate 显示的 Data 1 引脚。默认为 GPIO5。
display_data_2_pin (可选, Pin): Inkplate 显示的 Data 2 引脚。默认为 GPIO18。
display_data_3_pin (可选, Pin): Inkplate 显示的 Data 3 引脚。默认为 GPIO19。
display_data_4_pin (可选, Pin): Inkplate 显示的 Data 4 引脚。默认为 GPIO23。
display_data_5_pin (可选, Pin): Inkplate 显示的 Data 5 引脚。默认为 GPIO25。
display_data_6_pin (可选, Pin): Inkplate 显示的 Data 6 引脚。默认为 GPIO26。
display_data_7_pin (可选, Pin): Inkplate 显示的 Data 7 引脚。默认为 GPIO27。

完整的 Inkplate 6 示例

以下是一个完整的示例 YAML 配置，除了常规的 Wi-Fi、API 和 OTA 配置之外还做了一些事情。

# 示例配置条目
esphome:
  name: inkplate

esp32:
  board: esp-wrover-kit
  cpu_frequency: 240MHz

logger:

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  ap: {}

captive_portal:

ota:
  platform: esphome

api:

switch:
  - platform: restart
    name: "Inkplate Reboot"
    id: reboot

  - platform: gpio
    id: battery_read_mosfet
    pin:
      mcp23xxx: mcp23017_hub
      number: 9
      inverted: true

  - platform: template
    name: "Inkplate Greyscale mode"
    lambda: return id(inkplate_display).get_greyscale();
    turn_on_action:
      - lambda: id(inkplate_display).set_greyscale(true);
    turn_off_action:
      - lambda: id(inkplate_display).set_greyscale(false);

  - platform: template
    name: "Inkplate Partial Updating"
    lambda: return id(inkplate_display).get_partial_updating();
    turn_on_action:
      - lambda: id(inkplate_display).set_partial_updating(true);
    turn_off_action:
      - lambda: id(inkplate_display).set_partial_updating(false);

sensor:
  - platform: adc
    id: battery_voltage
    update_interval: never
    attenuation: 12db
    pin: 35
  - platform: template
    name: "Inkplate Battery Voltage"
    lambda: |-
      id(battery_read_mosfet).turn_on();
      delay(1);
      float adc = id(battery_voltage).sample();
      id(battery_read_mosfet).turn_off();
      return adc;
    filters:
      - multiply: 2

i2c:

mcp23017:
  - id: mcp23017_hub
    address: 0x20

binary_sensor:
  - platform: status
    name: "Inkplate Status"
    id: system_status

  - platform: gpio
    name: "Inkplate Touch Pad 1"
    pin:
      mcp23xxx: mcp23017_hub
      number: 10
  - platform: gpio
    name: "Inkplate Touch Pad 2"
    pin:
      mcp23xxx: mcp23017_hub
      number: 11
  - platform: gpio
    name: "Inkplate Touch Pad 3"
    pin:
      mcp23xxx: mcp23017_hub
      number: 12

time:
  - platform: sntp
    id: esptime

font:
  - file: "Helvetica.ttf"
    id: helvetica_96
    size: 96
  - file: "Helvetica.ttf"
    id: helvetica_48
    size: 48

psram:

display:
- platform: inkplate
  id: inkplate_display
  greyscale: false
  partial_updating: false
  update_interval: 60s

  ckv_pin: 32
  sph_pin: 33
  gmod_pin:
    mcp23xxx: mcp23017_hub
    number: 1
  gpio0_enable_pin:
    mcp23xxx: mcp23017_hub
    number: 8
  oe_pin:
    mcp23xxx: mcp23017_hub
    number: 0
  spv_pin:
    mcp23xxx: mcp23017_hub
    number: 2
  powerup_pin:
    mcp23xxx: mcp23017_hub
    number: 4
  wakeup_pin:
    mcp23xxx: mcp23017_hub
    number: 3
  vcom_pin:
    mcp23xxx: mcp23017_hub
    number: 5

  lambda: |-
    it.fill(COLOR_ON);

    it.print(100, 100, id(helvetica_48), COLOR_OFF, TextAlign::TOP_LEFT, "ESPHome");

    it.strftime(400, 300, id(helvetica_48), COLOR_OFF, TextAlign::CENTER, "%Y-%m-%d", id(esptime).now());
    it.strftime(400, 400, id(helvetica_96), COLOR_OFF, TextAlign::CENTER, "%H:%M", id(esptime).now());

    if (id(system_status).state) {
      it.print(700, 100, id(helvetica_48), COLOR_OFF, TextAlign::TOP_RIGHT, "Online");
    } else {
      it.print(700, 100, id(helvetica_48), COLOR_OFF, TextAlign::TOP_RIGHT, "Offline");
    }

Inkplate 6 Plus 触摸屏

Inkplate 6 Plus 有一个内置触摸屏，ESPHome 支持它。注意你需要在 mcp23017 上启用引脚 12 才能启用触摸屏以下是一个带触摸屏电源开关的配置示例：

switch:
  - platform: gpio
    name: 'Inkplate Touchscreen Enabled'
    restore_mode: ALWAYS_ON
    pin:
      mcp23xxx: mcp23017_hub
      number: 12
      inverted: true

touchscreen:
  - platform: ektf2232
    interrupt_pin: GPIO36
    rts_pin:
      mcp23xxx: mcp23017_hub
      number: 10
    on_touch:
      - logger.log:
          format: "touch x=%d, y=%d"
          args: ['touch.x', 'touch.y']

Inkplate 6 Plus 背光

Inkplate 6 Plus 有一个内置背光，ESPHome 支持它。以下是一个配置示例：

power_supply:
  - id: backlight_power
    keep_on_time: 0.2s
    enable_time: 0s
    pin:
      mcp23xxx: mcp23017_hub
      number: 11

output:
  - platform: mcp47a1
    id: backlight_brightness_output
    power_supply: backlight_power

light:
  - platform: monochromatic
    output: backlight_brightness_output
    id: backlight
    default_transition_length: 0.2s
    name: '${friendly_name} Backlight'

Inkplate 6 v2

Inkplate 6 v2 的配置略有不同。主要区别在于它使用的是 pca6416a 而不是 mcp23017。以下是一个配置示例：

# 示例最小配置条目
pca6416a:
  - id: pca6416a_hub
    address: 0x20

display:
- platform: inkplate
  id: inkplate_display
  greyscale: true
  partial_updating: false
  update_interval: never
  model: inkplate_6_v2

  ckv_pin: 32
  sph_pin: 33
  gmod_pin:
    pca6416a: pca6416a_hub
    number: 1
  gpio0_enable_pin:
    pca6416a: pca6416a_hub
    number: 8
  oe_pin:
    pca6416a: pca6416a_hub
    number: 0
  spv_pin:
    pca6416a: pca6416a_hub
    number: 2
  powerup_pin:
    pca6416a: pca6416a_hub
    number: 4
  wakeup_pin:
    pca6416a: pca6416a_hub
    number: 3
  vcom_pin:
    pca6416a: pca6416a_hub
    number: 5

Inkplate 5

Inkplate 5 的配置与 inkplate 6 v2 几乎相同。以下是一个配置示例：

# 示例最小配置条目
pca6416a:
  - id: pca6416a_hub
    address: 0x20

display:
- platform: inkplate
  id: inkplate_display
  greyscale: true
  partial_updating: false
  update_interval: never
  model: inkplate_5 # 或 inkplate_5_v2

  ckv_pin: 32
  sph_pin: 33
  gmod_pin:
    pca6416a: pca6416a_hub
    number: 1
  gpio0_enable_pin:
    pca6416a: pca6416a_hub
    number: 8
  oe_pin:
    pca6416a: pca6416a_hub
    number: 0
  spv_pin:
    pca6416a: pca6416a_hub
    number: 2
  powerup_pin:
    pca6416a: pca6416a_hub
    number: 4
  wakeup_pin:
    pca6416a: pca6416a_hub
    number: 3
  vcom_pin:
    pca6416a: pca6416a_hub
    number: 5

Inkplate 10

Inkplate 10 的配置与 5 和 6 类似，不同之处在于它有 2 个扩展器，并且电池读取 MOSFET 没有反转。此外，某些版本具有嵌入式 RTC 以辅助时钟同步。以下是一个配置示例：

time:
  - platform: pcf85063
    id: esptime
    # 除非外部 RTC
    # 比内部时钟准确得多，否则无需重复同步
    update_interval: never
  - platform: homeassistant
    # 改为尝试通过网络重复同步……
    on_time_sync:
      then:
        # ……并在同步成功时更新 RTC
        pcf85063.write_time:

pca6416a:
  - id: pca6416a_hub
    address: 0x20
    # 用于显示控制和附加 I/O 的主扩展器
  - id: pca6416a_hub2
    address: 0x21
    # 用于附加 I/O 的辅助扩展器

switch:
  - platform: gpio
    id: battery_read_mosfet
    pin:
      pca6416a: pca6416a_hub
      number: 9

sensor:
  - platform: adc
    id: battery_voltage
    update_interval: never
    attenuation: 12db
    pin: 35
  - platform: template
    name: "Inkplate Battery Voltage"
    unit_of_measurement: "V"
    accuracy_decimals: 3
    lambda: |-
      // 启用 MOSFET 以连接电池电压分压器
      id(battery_read_mosfet).turn_on();
      // 等待电压稳定
      delay(5);
      // 采样 ADC 值
      float adc = id(battery_voltage).sample();
      // 禁用 MOSFET 以节省功耗
      id(battery_read_mosfet).turn_off();
      return adc;
    filters:
      - multiply: 2 # 补偿电压分压器（1:2 比例）

display:
  - platform: inkplate
    id: inkplate_display
    greyscale: true
    partial_updating: false
    update_interval: never
    model: inkplate_10

    ckv_pin: 32
    sph_pin: 33
    gmod_pin:
      pca6416a: pca6416a_hub
      number: 1
    gpio0_enable_pin:
      pca6416a: pca6416a_hub
      number: 8
    oe_pin:
      pca6416a: pca6416a_hub
      number: 0
    spv_pin:
      pca6416a: pca6416a_hub
      number: 2
    powerup_pin:
      pca6416a: pca6416a_hub
      number: 4
    wakeup_pin:
      pca6416a: pca6416a_hub
      number: 3
    vcom_pin:
      pca6416a: pca6416a_hub
      number: 5
