LD2420 24GHz mmWave 雷达传感器

组件

ld2420 传感器平台允许您使用 HLK-LD2420 运动和存在传感器。此传感器需要在您的配置中设置 UART 才能工作。

根据固件版本，串口波特率在固件低于 v1.5.3 的任何模块上为 256000，在新版本上为 115200。从固件 v1.5.3 开始，tx_pin 从 ot2 更改为 ot1。 固件 v1.5.4 及以上版本新增了观察门能量信号水平的功能，通过此 版本我们可以动态校准门的静止和运动阈值。

此组件具有动态配置功能，采用紧凑的 UI 格式。 选择器、数值和按钮组件提供配置值输入和控制。

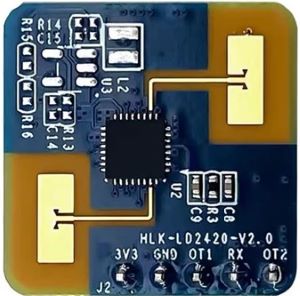

HLK-LD2420 低功耗运动和存在传感器。

模块引脚

固件 1.5.2 及更早版本

引脚#	名称	功能
1	3v3	VCC
2	GND	GND
3	OT1	存在信号输出
4	RX	串口 Rx（到 ESP Tx）
5	OT2	串口 Tx（到 ESP Rx）

固件 1.5.3 及更新版本

引脚#	名称	功能
1	3v3	VCC
2	GND	GND
3	OT1	串口 Tx（到 ESP Rx）
4	RX	串口 Rx（到 ESP Tx）
5	OT2	存在信号输出

# Example configuration entry
ld2420:

text_sensor:
  - platform: ld2420
    fw_version:
      name: LD2420 Firmware

sensor:
  - platform: ld2420
    moving_distance:
      name : Moving Distance

binary_sensor:
  - platform: ld2420
    has_target:
      name: Presence

select:
  - platform: ld2420
    operating_mode:
      name: Operating Mode

number:
  - platform: ld2420
    presence_timeout:
      name: Detection Presence Timeout
    min_gate_distance:
      name: Detection Gate Minimum
    max_gate_distance:
      name: Detection Gate Maximum
    # See "Number" section below for detail
    gate_select:
      name: Select Gate to Set
    still_threshold:
      name: Set Still Threshold Value
    move_threshold:
      name: Set Move Threshold Value

button:
  - platform: ld2420
    apply_config:
      name: Apply Config
    factory_reset:
      name: Factory Reset
    restart_module:
      name: Restart Module
    revert_config:
      name: Undo Edits

平台

ld2420:

配置变量

ld2420（必选）: 组件平台。

选择器

运行模式：

select:
  - platform: ld2420
    operating_mode:
      name: Operating Mode

动态 UI 提供三种运行模式：正常、校准和简单。选择器组件允许 您选择活动模式。

• 正常：这是默认模式。它将 ld2420 设置为能量报告模式，适用于固件 v1.5.4 或更高版本。在此模式下，模块持续在本地数组中记录所有门的能量水平，使其 可用于动态校准功能。

• 校准：选择校准模式时，模块将收集平均和峰值能量水平， 每五秒报告一次。报告在日志控制台中提供，仅供参考。为了 校准门的配置，目标环境中不应存在任何物体。记录将 建立 mmWave 噪声底限水平和不希望出现的反射或信号失真峰值。这应至少 收集 30 秒。较长的运行可以在模块附近设备（如微波炉和其他噪声源）使用时捕捉到更多潜在虚假信号。

  在校准模式下按下 apply_config 按钮时，LD2420 将根据其收集的噪声底限数据以计算出的值 进行配置，模块将返回正常模式。选择任何其他模式将丢弃 会话收集的噪声数据，且不暂存任何更改的设置。一旦执行了 apply_config 操作，计算出的值 将持久保存。门的值可以手动调整或再次校准，也可以使用 工厂重置按钮恢复模块的默认设置。

• 简单：提供与固件 v1.5.3 及更早版本的向后兼容性，当 检测到的固件版本为 v1.5.3 或更早版本时将自动设置。

配置变量

• operating_mode（必选）: 提供运行模式选择器组件。 可包含来自 Select 的任何选项。

数值

number:
  - platform: ld2420
    presence_timeout:
      name: Detection Presence Timeout
    min_gate_distance:
      name: Detection Gate Minimum
    max_gate_distance:
      name: Detection Gate Maximum

    gate_select:
      name: Select Gate to Set
    still_threshold:
      name: Set Still Threshold Value
    move_threshold:
      name: Set Move Threshold Value

    gate_move_sensitivity:
      name: Move Calibration Sensitivity Factor
    gate_still_sensitivity:
      name: Still Calibration Sensitivity Factor

    gate_0:
      move_threshold:
        name: Gate 0 Move Threshold
      still_threshold:
        name: Gate 0 Still Threshold
    gate_1:
      move_threshold:
        name: Gate 1 Move Threshold
      still_threshold:
        name: Gate 1 Still Threshold

配置变量

• presence_timeout (可选): 在不再检测到存在后，占用状态（存在）将持续保持的 秒数。时间窗口内的任何能量检测都会从此值重新启动倒计时。 默认为 120s。当指定了 min_gate_distance 和 max_gate_distance 时为必需。可包含 来自 Number 的任何选项。

• min_gate_distance (可选): 运动或静止能量检测的最小距离。值介于 0 到 max_gate_distance - 1 之间。每次递增等于 70 厘米。默认为 1。当指定了 presence_timeout 和 max_gate_distance 时为必需。可包含来自 Number 的任何选项。

• max_gate_distance (可选): 运动检测的最大门。值从 1 到 15。每个门以 70 厘米递增检测运动和静止能量。在最大值处，传感器范围约为 12 米；然而，此范围的精度可能有所降低。推荐的最大值为 12，结果 约为 9 米。当指定了 presence_timeout 和 min_gate_distance 时为必需。可包含 来自 Number 的任何选项。

• gate_still_sensitivity (可选): 门静止阈值校准灵敏度因子。默认为 0.5， 范围为 0-1，0 = 高，1 = 低。可包含来自 Number 的任何选项。

• gate_move_sensitivity (可选): 门运动阈值校准灵敏度因子。默认为 0.5， 范围为 0-1，0 = 高，1 = 低。可包含来自 Number 的任何选项。

• gate_select (可选): 选择要编辑的门值（门 # 从 0 到 15）。门阈值 通过选择门编号然后调整运动和静止阈值来编辑。注意，当 定义了此变量时，组件将以紧凑 UI 模式运行，此时以下两个配置变量成为 必需： 可包含来自 Number 的任何选项。

  • still_threshold (可选): 当前所选门编号的运动能量检测的门静止值阈值。超过 为该门（距离）指定的值将触发运动检测。可包含来自 Number 的任何选项。

  • move_threshold (可选): 当前所选门编号的静止能量检测的门运动值阈值。低于 为该门（距离）指定的值将触发静止检测。可包含来自 Number 的任何选项。

• gate_n (可选): 提供单独的门阈值数值输入。范围为 gate_0 到 gate_15。 不可与 gate_select（上方）一起使用。每个门条目都需要一个 still_threshold 和 move_threshold ：

  • still_threshold（每个 gate_n 条目必选）: 当前所选门编号的运动能量 检测的门静止值阈值。超过为该门（距离）指定的值将 触发运动检测。可包含来自 Number 的任何选项。

  • move_threshold（每个 gate_n 条目必选）: 当前所选门编号的静止能量 检测的门运动值阈值。低于为该门（距离）指定的值将 触发静止检测。可包含来自 Number 的任何选项。

按钮

button:
  - platform: ld2420
    apply_config:
      name: Apply Config
    factory_reset:
      name: Factory Reset
    restart_module:
      name: Restart Module
    revert_config:
      name: Undo Edits

提供四个按钮组件，实现对 LD2420 模块的编辑、保存、重启和工厂重置的配置控制。

配置变量

• apply_config（必选）: 保存手动配置调优或自动校准的静止和运动阈值配置 设置。可包含来自 Button 的任何选项。

• restart_module (可选): 重启 LD2420 模块。可包含来自 Button 的任何选项。

• revert_config (可选): 撤销在通过 apply_config 按钮应用之前的进行中编辑。 可包含来自 Button 的任何选项。

• factory_reset (可选): 恢复 LD2420 的基础配置值集。可包含来自 Button 的任何选项。

工厂重置值

设置:	值:
超时	120s
最小门距离	1
最大门距离	12

门编号:	运动阈值	静止阈值
0	60000	40000
1	30000	20000
2	400	200
3	300	250
4	250	150
5	250	150
6	250	150
7	250	150
8	300	150
9	250	150
10	250	150
11	250	150
12	250	100
13	200	100
14	200	100
15	200	100

传感器

ld2420 传感器允许您使用 Ld2420 近似传感器与 其检测场中移动的物体之间的距离。

sensor:
  - platform: ld2420
    moving_distance:
      name : Moving Distance

配置变量

• moving_distance (可选): 传感器与检测到的运动目标之间的距离。可包含来自 Sensor 的任何选项。

二值传感器

ld2420 二值传感器允许您使用 Ld2420 感知存在。

binary_sensor:
  - platform: ld2420
    has_target:
      name: Presence

配置变量

• has_target (可选): 如果检测到静止或运动的目标，则在 presence_time_window 设置期间 has_target 将设为 true。 可包含来自 Binary Sensor 的任何选项。

文本传感器

ld2420 文本传感器为 Ld2420 提供版本信息。

text_sensor:
  - platform: ld2420
    fw_version:
      name: LD2420 Firmware

配置变量

• fw_version (可选): 允许您获取 Ld2420 固件版本。可包含来自 Text Sensor 的任何选项。

重要信息

detection_gate_max 和 detection_gate_min 之外的固体物体和噪声可能导致虚假 检测或导致异常门阈值。例如，门最大范围内的墙壁可能导致 信号反射。如果传感器报告了意外的检测，应在一个 完全开放且没有移动物体的房间中进行测试。

另外，切勿以检测场重叠的方式放置两个或更多传感器，因为这必定 会导致虚假检测。

固件更新功能可使用 HLKTech 提供的 LD2420 工具。 您需要向他们发送电子邮件并索取 bin 文件。 目前只有固件版本 v1.5.6 及以上版本可以升级。 请勿尝试更新到更早的固件版本。这将导致模块变砖。
