SSD1325/7 OLED 显示

`ssd1325_spi` 组件

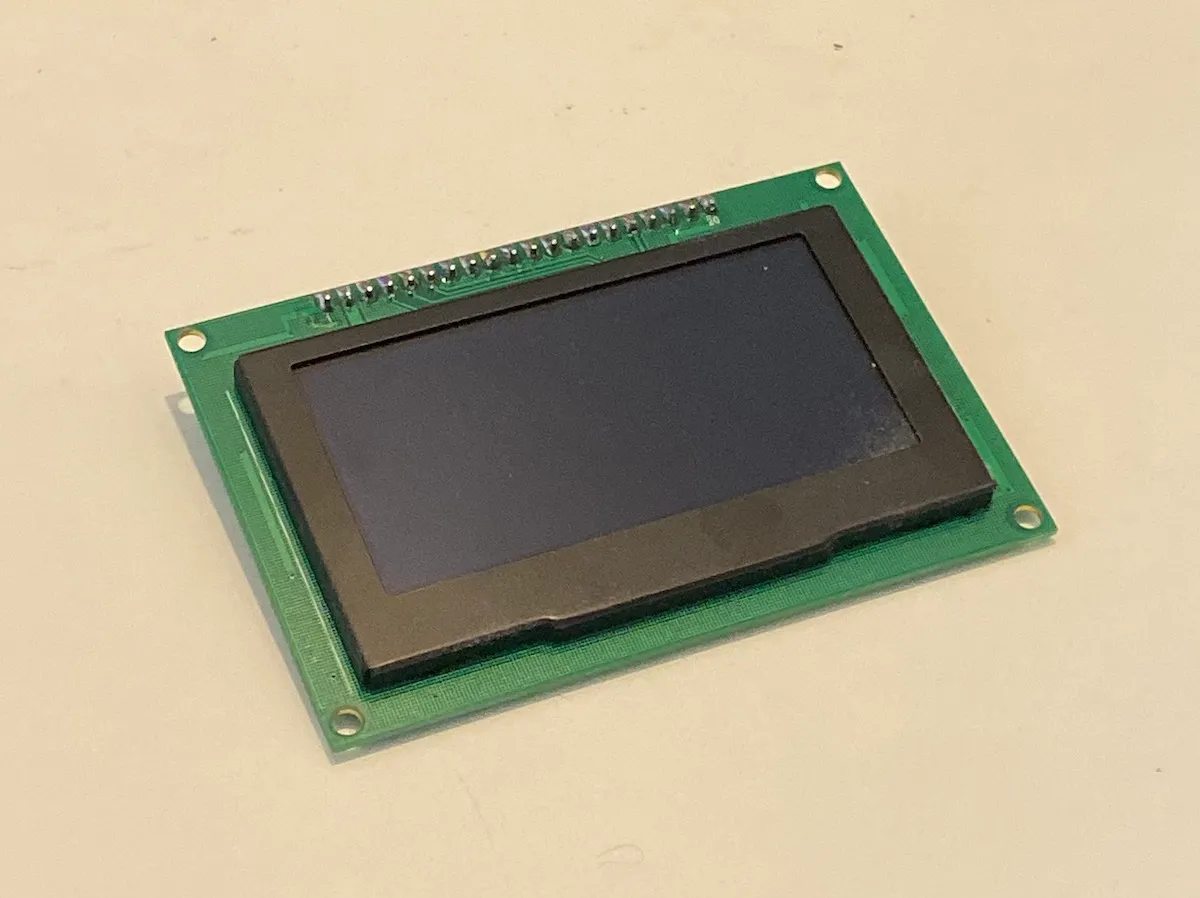

ssd1325_spi 显示平台允许你使用 ESPHome 的 SSD1325（数据手册、 Adafruit）。注意此组件用于通过 4 线 SPI 总线连接的显示。

将 CLK、DIN、CS、DC 和 RST 连接到 ESP 的引脚。对于电源，连接 VCC 到 3.3V 和 GND 到 GND。注意显示 PCB 背面的两个跳线电阻可能需要移动，以使显示进入 SPI 模式。 Adafruit 有一份指南解释了如何做到这一点（如果需要的话）。

# 示例配置条目
spi:
  clk_pin: D5
  mosi_pin: D7

display:
  - platform: ssd1325_spi
    model: "SSD1325 128x64"
    reset_pin: D0
    cs_pin: D8
    dc_pin: D1
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

model (必需): 显示的型号。可选值有：
- SSD1325 128x32 - 128 列 32 行的 SSD1325
- SSD1325 128x64
- SSD1325 96x16
- SSD1325 64x48
dc_pin (必需, Pin Schema): DC 引脚。
reset_pin (可选, Pin Schema): RESET 引脚。
cs_pin (可选, Pin Schema): ESP 上 CS 线连接的引脚。如果这是 SPI 总线上唯一的设备，CS 线可以连接到 GND。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
id (可选, ID): 手动指定用于代码生成的 ID。

配置示例

要利用此显示模块的灰度功能，请在你的 YAML 配置中添加一个 color: 部分；更多信息请参见颜色。由于这是灰度显示，它只使用白色颜色元素，如下所示。

在 lambda 中使用灰度：

color:
  - id: medium_gray
    white: 50%

...

display:
    ...
    lambda: |-
      it.rectangle(0,  0, it.get_width(), it.get_height(), id(medium_gray));

引入灰度图像：

image:
  - platform: file
    file: "image.jpg"
    id: my_image
    resize: 120x120
    type: GRAYSCALE

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(my_image));

在这种情况下，图像将被转换为灰度（无论其原始格式如何），并在绘制到显示时以这种方式渲染。注意，原始图像可能需要一些调整，因为并非所有图像都能立即很好地转换为此显示支持的 4 位灰度格式。

注意，如果使用 type: BINARY，图像将作为二进制图像渲染（无灰度）；此时，可以将颜色属性传递给 image() 方法，如下所示：

image:
  - platform: file
    file: "image.jpg"
    id: my_image
    resize: 120x120
    type: BINARY

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(medium_gray), id(my_image));

这将用给定的灰度阴影绘制整个图像。

在代码中按需创建新颜色：

display:
    ...
    lambda: |-
      float white_intensity = 0.5;
      Color variable_gray(0, 0, 0, white_intensity);
      it.rectangle(0,  0, it.get_width(), it.get_height(), variable_gray);

Color 构造函数的最后一个参数是白色元素的强度；它是一个百分比（值范围 0 到 1）。可以由另一个变量定义，以便在代码中可调整。
