基于 MicroNova 的颗粒炉

MicroNova 组件允许你在 ESPHome 中集成带有 MicroNova 板的颗粒炉。它使用 UART 进行通信。

UART 必须配置为波特率 1200、8 个数据位、2 个停止位、无校验、无流控制。

WARNING

MicroNova 板有多种款式。此代码仅在 ExtraFlame Ketty Evo 2.0 和 ExtraFlame Ilary Top（2024 年）炉子上测试过。该协议没有官方文档，但已由其他人进行了逆向工程。有关帮助的所有信息请参见下面的链接。不同的传感器、按钮和炉子开关可能需要特定的 memory_location 和 memory_address 参数，以匹配你的 MicroNova 特定板。

此外，在不同的 MicroNova 款式上，开关炉子的行为也可能不同。

使用此组件风险自负。

连接你的炉子

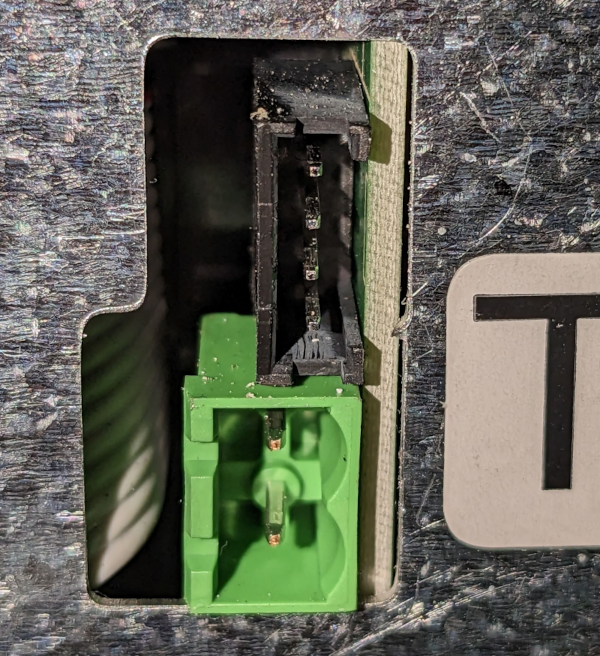

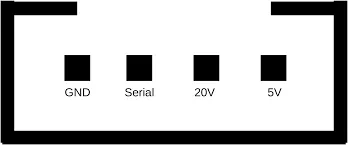

大多数基于 MicroNova 的颗粒炉都有一个串行输出。在大多数情况下，此输出有 4 个引脚：GND、5 V、20 V 和 DATA。

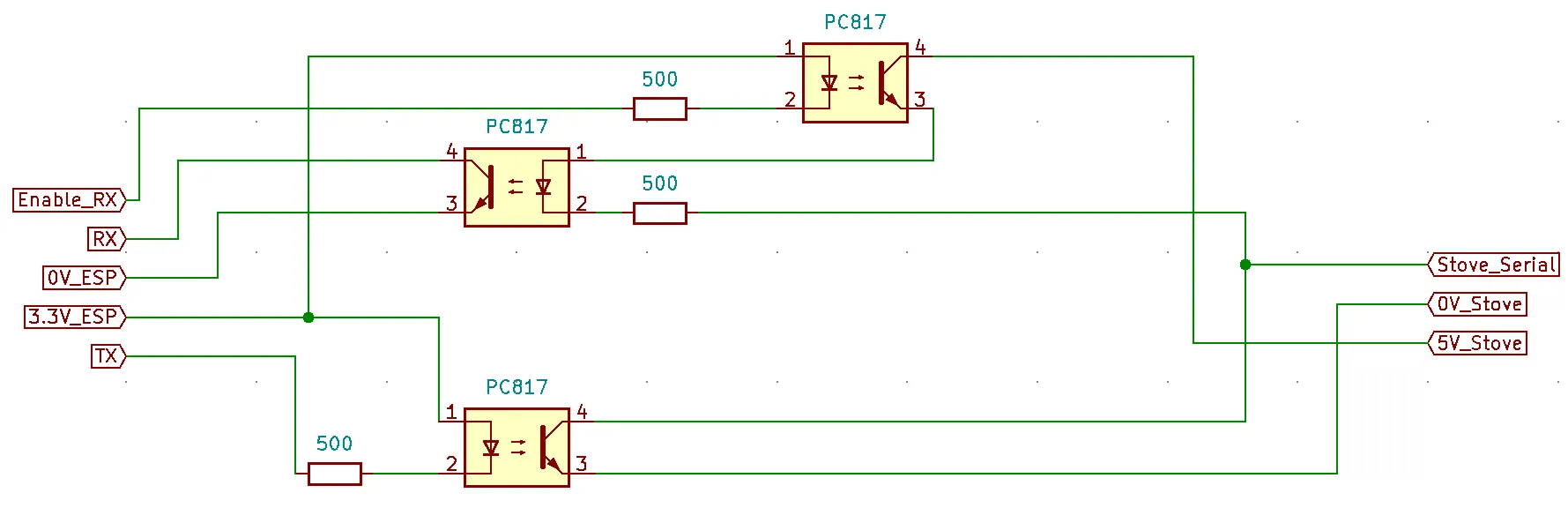

你需要搭建一个简单的电路来与你的炉子对接。它基于光电耦合器来实现电流隔离，并在 5 V 与 3.3 V 之间进行逻辑电平转换。

关于电路的所有细节请参见下面的参考资料。

WARNING

RX 线需要一个上拉电阻。你通常可以在 rx_pin 上使用 Pin Schema 进行配置（mode: INPUT_PULLUP / pullup: true）；如果你的平台/配置不支持，请添加一个外部上拉电阻。

你可以使用炉子的 5 V 输出来为 ESP 模块供电，但需要在中间加一个稳压器来获得 3.3 V。

组件/Hub

micronova:
  enable_rx_pin: GPIOXX

配置变量

enable_rx_pin (必选, Pin): 用于在 RX 和 TX 之间切换线路的输出引脚。

NOTE

对于下文的文本传感器、传感器、数字、按钮和开关，大多数默认的 memory_location 和 memory_address 参数都可以正常工作，所以你无需指定它们。但是你的 MicroNova 板可能要求你指定替代值。因此每个文本传感器、按钮、开关或数字都接受这些参数：

memory_location (可选)：参数的存储位置（在大多数炉子上 0x00 表示 RAM，0x20 表示 EPROM）。写入时写位会自动设置。
memory_address (可选): 参数存储的地址。

文本传感器

text_sensor:
  - platform: micronova
    stove_state:
      name: Stove status

配置变量

stove_state (可选): 当前的炉子状态。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Text Sensor 的所有选项。

传感器

sensor:
  - platform: micronova
    room_temperature:
      name: Room temperature
    fumes_temperature:
      name: Fumes temperature
    stove_power:
      name: Stove power level
    fan_speed:
      fan_rpm_offset: 240
      name: Fan RPM
    water_temperature:
      name: Water temperature
    water_pressure:
      name: Water pressure
    memory_address_sensor:
      memory_location: 0x20
      memory_address: 0x7d
      name: Custom Address sensor

配置变量

room_temperature (可选): 读取炉子周围房间环境温度的传感器。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。
fumes_temperature (可选): 烟气温度。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。
stove_power (可选): 当前的炉子功率。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。
fan_speed (可选): 当前的扇速。来自炉子的原始值乘以 10 + fan_rpm_offset。
- fan_rpm_offset (可选, integer): 对报告的 RPM 值的偏移量。必须在 0 到 255 之间。默认为 0。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有其他选项。
water_temperature (可选): 内部锅炉水温。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。
water_pressure (可选): 内部锅炉水压。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。
memory_address_sensor (可选): 可以是任何你想要跟踪的 memory_location / memory_address。当你不知道炉子的参数存储在哪里时很有用。
- memory_location (必选): 参数的存储位置（在大多数炉子上 0x00 表示 RAM，0x20 表示 EPROM）。
- memory_address (必选): 参数存储的地址。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Sensor 的所有选项。

数字

number:
  - platform: micronova
    thermostat_temperature:
      name: Thermostat temperature
      step: 0.5  # <- 可能不需要
    power_level:
      name: Thermostat temperature

配置变量

thermostat_temperature (可选): 保存当前炉子恒温器值的数字。
- step (可选): 温度步长。此值用于在设置/读取 thermostat_temperature 时对原始值进行乘除。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Number 的所有其他选项。
power_level (可选): 设置/读取所请求炉子功率的数字。
- update_interval (可选, Time): 传感器检查的间隔。默认为 60 秒。
- Number 的所有选项。

按钮

button:
  - platform: micronova
    custom_button:
      name: Custom button
      memory_location: 0x20
      memory_address: 0x7d
      memory_data: 0x08

配置变量

custom_button (可选): 将十六进制值 memory_data 写入到 memory_location 和 memory_address。 Button 的所有选项。
- memory_location (必选): 参数的存储位置（在大多数炉子上 0x00 表示 RAM，0x20 表示 EPROM）。写位会自动设置。
- memory_address (必选): 参数存储的地址。
- memory_data (必选): 要写入到 memory_location 和 memory_address 的十六进制值。

开关

switch:
  - platform: micronova
    stove:
      name: Stove on/off switch

配置变量

stove (可选): 打开或关闭炉子。此开关也会反映当前的炉子状态。如果 stove_state 为 “Off”，则开关为关，在所有其他状态下，开关为开。
- update_interval (可选, Time): 状态检查的间隔。默认为 60 秒。
- Switch 的所有选项。

NOTE

除了 memory_location 和 memory_address，你还可以指定特定的 memory_data_on 和 memory_data_off 参数。这些参数包含在开关打开或关闭时写入到 memory_location 和 memory_address 的十六进制值。

memory_data_on (可选): 打开开关时要写入的数据。
memory_data_off (可选): 关闭开关时要写入的数据。

完整配置示例

uart:
  - id: micronova_port
    rx_pin: GPIOXX
    tx_pin: GPIOXX
    baud_rate: 1200
    data_bits: 8
    parity: NONE
    stop_bits: 2

micronova:
  enable_rx_pin: GPIOxx
  uart_id: micronova_port

text_sensor:
  - platform: micronova
    stove_state:
      name: Stove status

number:
  - platform: micronova
    thermostat_temperature:
      name: Thermostat temperature
    power_level:
      name: Power level

switch:
  - platform: micronova
    stove:
      name: Stove on-off switch

sensor:
  - platform: micronova
    room_temperature:
      name: Room temperature
    fumes_temperature:
      name: Fumes temperature
    stove_power:
      name: Stove power level
    fan_speed:
      fan_rpm_offset: 240
      name: Fan RPM
