VBus 组件
VBus 组件通过 VBus 协议为太阳能集热器控制器提供状态读取连接。这些设备主要由 Resol 生产，也经常以 Viessmann、Kioto、Wagner 等不同品牌名称出现。该组件当前原生支持下表中的型号
，但任何设备都可以通过 lambda 添加，只需知道 其数据包结构。
下表显示当前支持的 Vbus 设备型号。
| 名称 | 配置值 | 十六进制地址 | 备注 |
|---|---|---|---|
| DeltaSol BS Plus | deltasol_bs_plus | 4221 | |
| DeltaSol BS 2009 | deltasol_bs_2009 | 427B | DeltaSol BS Plus V2 |
| DeltaSol BS/2 (DrainBack) | deltasol_bs2 | 4278 | |
| Dux H3214 | deltasol_bs_2009 | 427B | 泵 2 不支持 |
| DeltaSol C | deltasol_c | 4212 | |
| DeltaSol CS2 | deltasol_cs2 | 1121 | |
| DeltaSol CS4 | deltasol_cs4 | 1122 | Citrin Solar CS 1.3 |
| DeltaSol CS Plus | deltasol_cs_plus | 2211 |
Config Value 应用于 sensor 和 binary_sensor 条目中的 model 参数。
Hex Address 字段是设备在消息的 from 字段中发送的值。要识别未知
型号，将 logger 级别设置为 VERBOSE 并在日志输出中查找类似以下的行：
[10:53:48][V][vbus:068]: P1 C0500 427b->0000: 0000 0000 (0)
-> 符号前的值就是设备源地址。如果它与上表中的某个条目匹配
那么该型号应该与你的设备兼容。
设备必须通过仅支持接收线的 UART 总线 连接。UART 总线 必须与模块相同的速率配置，默认值为 9600bps。控制器每秒输出一次数据。

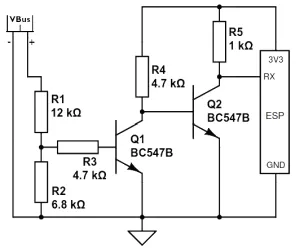

要连接到总线并读取数据需要进行电平转换，因为电压约为 8V（直接连接 会损坏 MCU）。对于我们的只读目的， 使用如下电路将电平适当调整到 3.3V 就足够了：

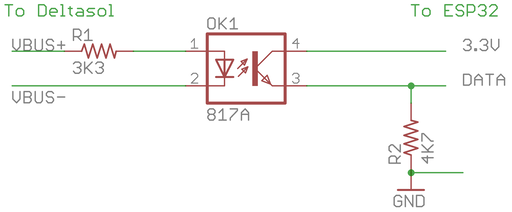

使用光耦合器的电气隔离版本：
另一种方法，带有可制造的 PCB 设计 可以在这里找到。
WARNING
不要将你的模块的 GND 引脚与 Resol 设备的接地连接，因为这可能会损坏其输出端口。 设备的输出是对称的，意味着信号不是相对于地，而是 两个导线之间的差分信号。然而，MCU 相对于地引用信号，因此这两个 地线不应当互相连接，正如上面所示的电路一样。
# 示例配置条目vbus: uart_id: resolWARNING
如果你使用了 Logger，请确保不要使用相同的引脚，否则请使用 baud_rate: 0 选项禁用 UART
日志记录。
- uart_id (可选, ID): 手动指定用于连接设备的 UART 中心的 ID。
NOTE
传感器的功能取决于设备类型及其控制的水力 系统的方案配置。实际的配置编号可以从设备设置中确定。请 查阅用户手册并评估你的方案以确定每个传感器的功能，并相应地 命名它们。
# 示例配置条目sensor: - platform: vbus model: deltasol_bs_plus temperature_1: name: Temperature 1 temperature_2: name: Temperature 2 temperature_3: name: Temperature 3 temperature_4: name: Temperature 4 pump_speed_1: name: Pump Speed 1 pump_speed_2: name: Pump Speed 2 operating_hours_1: name: Operating Hours 1 operating_hours_2: name: Operating Hours 2 heat_quantity: name: Heat Quantity time: name: Device Time version: name: Device firmware version- model (必选): 指定连接控制器的型号。选择上面支持型号表中列出的配置值之一。
支持的传感器：
- 对于 deltasol_bs_plus 和 deltasol_bs_2009：
temperature_1、temperature_2、temperature_3、temperature_4、pump_speed_1、pump_speed_2、operating_hours_1、operating_hours_2、heat_quantity、time、version。 - 对于 deltasol_bs2：
temperature_1、temperature_2、temperature_3、temperature_4、pump_speed_1、pump_speed_2、operating_hours_1、operating_hours_2、heat_quantity、version。 - 对于 deltasol_c：
temperature_1、temperature_2、temperature_3、temperature_4、pump_speed_1、pump_speed_2、operating_hours_1、operating_hours_2、heat_quantity、time。 - 对于 deltasol_cs2：
temperature_1、temperature_2、temperature_3、temperature_4、pump_speed、operating_hours、heat_quantity、version。 - 对于 deltasol_cs4：
temperature_1、temperature_2、temperature_3、temperature_4、temperature_5、pump_speed_1、pump_speed_2、operating_hours_1、operating_hours_2、heat_quantity、time、version、flow_rate。 - 对于 deltasol_cs_plus：
temperature_1、temperature_2、temperature_3、temperature_4、temperature_5、pump_speed_1、pump_speed_2、operating_hours_1、operating_hours_2、heat_quantity、time、version、flow_rate。
所有传感器均为 可选，并支持 Sensor 的所有其他选项。
NOTE
每次设备发送数据包时传感器都会更新。某些型号发送数据的频率很高，可能每秒一次。如果你
担心接收数据库的负载，可以为传感器添加 throttle 过滤器。
二进制传感器
Section titled “二进制传感器”# 示例配置条目binary_sensor: - platform: vbus model: deltasol_bs_plus relay1: name: Relay 1 On relay2: name: Relay 2 On sensor1_error: name: Sensor 1 Fault sensor2_error: name: Sensor 2 Fault sensor3_error: name: Sensor 3 Fault sensor4_error: name: Sensor 4 Fault collector_max: name: Option Collector Max collector_min: name: Option Collector Min collector_frost: name: Option Collector Frost tube_collector: name: Option Tube Collector recooling: name: Option Recooling hqm: name: Option Heat Quantity Measurement-
model (必选): 指定连接控制器的型号。选择上面支持型号表中列出的配置值之一。
支持的型号：
deltasol_bs_plus：relay1、relay2、sensor1_error、sensor2_error、sensor3_error、sensor4_error、collector_max、collector_min、collector_frost、tube_collector、recooling、hqm。deltasol_bs_2009：sensor1_error、sensor2_error、sensor3_error、sensor4_error、frost_protection_active。deltasol_bs2：sensor1_error、sensor2_error、sensor3_error、sensor4_error。deltasol_c：sensor1_error、sensor2_error、sensor3_error、sensor4_error。deltasol_cs2：sensor1_error、sensor2_error、sensor3_error、sensor4_error。deltasol_cs4：sensor1_error、sensor2_error、sensor3_error、sensor4_error。deltasol_cs_plus：sensor1_error、sensor2_error、sensor3_error、sensor4_error。custom：见下文。
所有二进制传感器均为 可选，并支持 Binary Sensor 的所有其他选项。
custom VBus 传感器
Section titled “custom VBus 传感器”VBus 上的设备由源地址标识。同一总线上可以有多个设备， 每种设备类型都有不同的地址。
sensor: - platform: vbus model: custom dest: 0x10 source: 0x1234 command: 0x100 sensors: - id: temp1 name: Temp 1 lambda: return ((x[1] << 8) + x[0]) / 10.0;-
dest (可选): 对应你设备的
DFA值（见下文）。 -
source (可选): 对应
your device model的地址（见下文）。 -
command (可选): 对应你设备的
command（见下文）。 -
sensors (可选): 一个 Sensor 定义列表，包含一个
lambda以进行解码并返回一个float值。 -
lambda (必选, lambda): 用于从传入数据包中解析值并返回它的代码。 数据包在一个名为
x的std::vector<uint8_t>中。
custom VBus 二进制传感器
Section titled “custom VBus 二进制传感器”-
dest (可选): 对应你设备的
DFA值（见下文）。 -
source (可选): 对应
your device model的地址（见下文）。 -
command (可选): 对应你设备的
command（见下文）。 -
binary_sensors (可选): 一个 Binary Sensor 定义列表，包含一个
lambda以进行解码并返回一个bool值。 -
lambda (必选, lambda): 用于从传入数据包中解析值并返回它的代码。 数据包在一个名为
x的std::vector<uint8_t>中。
要确定上述参数的正确值，请访问 数据包定义列表。在 Packets 表的搜索字段中，输入你的设备名称。
要用 lambda 提取值，请通过点击表中的 Bytes 链接查看数据包结构。每个值在数据包中的某个 offset 处放置。
对于 float 值，看看温度示例：值以 16 位值存储在 2 个字节的 little-endian 格式中。由于始终是第二个字节包含上字节，需要将其移位 8 位（乘以 256）（例如 0x34, 0x12 -> 0x1234）。结果需要乘以因子 0.1，以获得正确值：((x[1] << 8) + x[0]) * 0.1f)。方括号中的数字是 [offset]。
对于 binary 值，多个二进制值存储在通过掩码编码的单个数值中。要提取二进制值，只需在对应偏移处的值和表中显示的 mask 之间应用按位与运算符 &。
例如通过 lambda 解码 DeltaSol BS Plus 的一些传感器：
# 示例配置条目sensor: - platform: vbus model: custom dest: 0x10 source: 0x4221 command: 0x100 sensors: - id: scheme name: Arrangement scheme icon: mdi:pipe-wrench accuracy_decimals: 0 entity_category: diagnostic lambda: return x[14]; // 已配置的方案 - id: temp2 name: Temperature DHW state_class: measurement unit_of_measurement: "°C" lambda: return ((x[3] << 8) + x[2]) * 0.1f; // 温度 2
binary_sensor: - platform: vbus model: custom dest: 0x10 source: 0x4221 command: 0x100 binary_sensors: - name: Heat Quantity Measurement On id: bin_hqm icon: mdi:counter lambda: return x[15] & 0x20; // 启用热量测量选项
