TM1638 7 段显示键盘及 LED 模块

tm1638 显示平台允许你在 ESPHome 中使用流行的 TM1638 7 段显示键盘及 LED 模块。

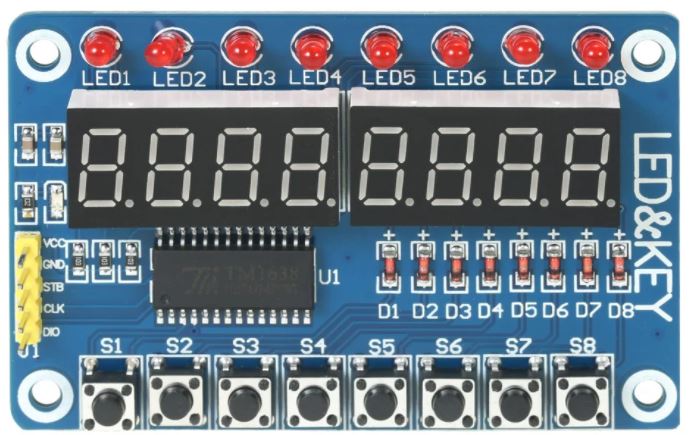

TM1638 8 段显示键盘及 LED 模块。

模块可以使用 5V 直流电供电。要显示冒号标点，请在冒号位置使用 .。（参见下面的时钟示例）

# 示例配置条目
display:
    platform: tm1638
    id: tm1638_display
    stb_pin: GPIOXX
    clk_pin: GPIOXX
    dio_pin: GPIOXX
    intensity: 5
    update_interval: 5s
    lambda: |-
      it.print("0123");

配置变量

• stb_pin (必需, Pin Schema): 你连接 STB 线的引脚。

• clk_pin (必需, Pin Schema): 你连接 CLK 线的引脚。

• dio_pin (必需, Pin Schema): 你连接 DIO 线的引脚。

• intensity (可选, int): TM1638 驱动输出的强度。范围从 0（最弱）到 7（默认值）。此设置将影响 7 段显示和 8 个单独 LED 灯。

• lambda (可选, lambda): 用于在 TM1638 上渲染内容的 lambda。 更多信息请参见 渲染 Lambda。

• update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。

• id (可选, ID): 手动指定用于代码生成的 ID。

渲染 Lambda

TM1638 与功能齐全的 显示渲染引擎 有类似的 API，但它只是子集，因为 TM1638 7 段显示键盘及 LED 模块没有单个像素的概念。在 lambda 中，你收到一个名为 it 的变量， 与其他所有显示一样。不过在这种情况下，it 是 TM1638 实例（参见 API 参考）。

对 TM1638 最基本的操作是将简单的数字写入屏幕，如本页面顶部的配置示例所示。但即使你传入的是一个字符串（这里是 "0123" ），ESPHome 也会将其 转换为 TM1638 能理解的表示：应该打开的确切像素。当然， 并非所有字符都可以表示。你可以在 MAX7219 文档 中看到字符完整列表。

三个方法（print、printf 和 strftime ）都在开头 可选地接受一个位置参数，可用于在特定位置打印文本。此参数默认为 0， 意味着第一个 TM1638 的第一个字符。例如，要在 TM1638 末尾 开始文本的第一个字符，你会写 it.print(3, "0");。

还要注意 .（点）字符是特殊的，因为当 ESPHome 在字符串中遇到它时，前一个位置的 点段将被启用。

display:
  - platform: tm1638
    # ...
    lambda: |-
      // 在位置 0（左侧）打印 0
      it.print("0");
      // 结果："0   "

      // 在位置 1（第二个字符）打印 1
      it.print(1, "1");
      // 结果："01  "

      // 写一个传感器值（假设它是 42.1）
      it.printf(0, "%.1f", id(my_sensor).state);
      // 结果："42.1 "（点将出现在"2"段位上）

      // 用空白覆盖先前的内容
      it.print("    ");
      // 打印右填充的传感器值，小数点后 0 位
      it.printf("S%3.0f", id(my_sensor).state);
      // 结果："S 42"

      // 打印当前时间
      it.strftime("%H.%M");
      // 10:06:42 的结果 -> 带 : 的显示上为 "10:06"，带 . 的显示上为 "10.06"

请参见 格式化文本 了解 printf 格式化规则的介绍，以及 显示时间 了解 strftime 时间格式化的介绍。

创建数字时钟

以下示例创建了一个典型的数字时钟，冒号 : 每秒闪烁。

time:
  - platform: homeassistant
    id: homeassistant_time

display:
  platform: tm1638
  clk_pin: GPIOXX
  dio_pin: GPIOXX
  stb_pin: GPIOXX
  update_interval: 500ms
  lambda: |-
      static int i = 0;
      i++;
      if ((i % 2) == 0)
        it.strftime("%H.%M", id(homeassistant_time).now());
      else
        it.strftime("%H%M", id(homeassistant_time).now());

LED 灯

TM1638 7 段显示键盘及 LED 模块在显示顶部或中间有 8 个 LED 灯（取决于板卡）。这些 LED 可以作为 开关 或 输出 暴露，led 属性设置为 0 到 7。板卡上的 LED 标记为 1-8，但 led 使用基于零的地址。标记为”1”的 LED 在配置中是 LED 0。

switch:
  - platform: tm1638
    id: TM1638Led1
    led: 0

output:
  - platform: tm1638
    id: TM1638Led2
    led: 1

按钮

TM1638 7 段显示键盘及 LED 模块在显示顶部或中间有 8 个按钮（取决于板卡）。这些按钮作为二进制传感器组件暴露，key 属性设置为 0 到 7。可以通过二进制传感器组件配置访问它们。与 LED 灯一样，板卡上的按钮标记为 1-8，但使用基于零的地址。因此，标记为”1”的按钮在配置中是 key 0。请参见 二进制传感器

binary_sensor:
  - platform: tm1638
    name: "TM1638 Button 1"
    id: TM1638Button1
    key: 0
    filters:
      - delayed_on: 10ms
    on_press:
      then:
        - switch.turn_on: TM1638Led1
    on_release:
      then:
        - switch.turn_off: TM1638Led1

  - platform: tm1638
    name: "TM1638 Button 2"
    id: TM1638Button2
    key: 1
    filters:
      - delayed_on: 10ms
    on_press:
      then:
        - output.turn_on: TM1638Led2
    on_release:
      then:
        - output.turn_off: TM1638Led2
