EMC2101 风扇控制器和温度传感器

emc2101 组件允许您在 ESPHome 中控制散热风扇（数据手册）。它还提供温度传感器和转速计（tachometer）。风扇可以通过 PWM 信号或通过其 DAC 输出直流电压来控制。

要让此传感器工作，您的配置中需要设置I²C 总线。

NOTE

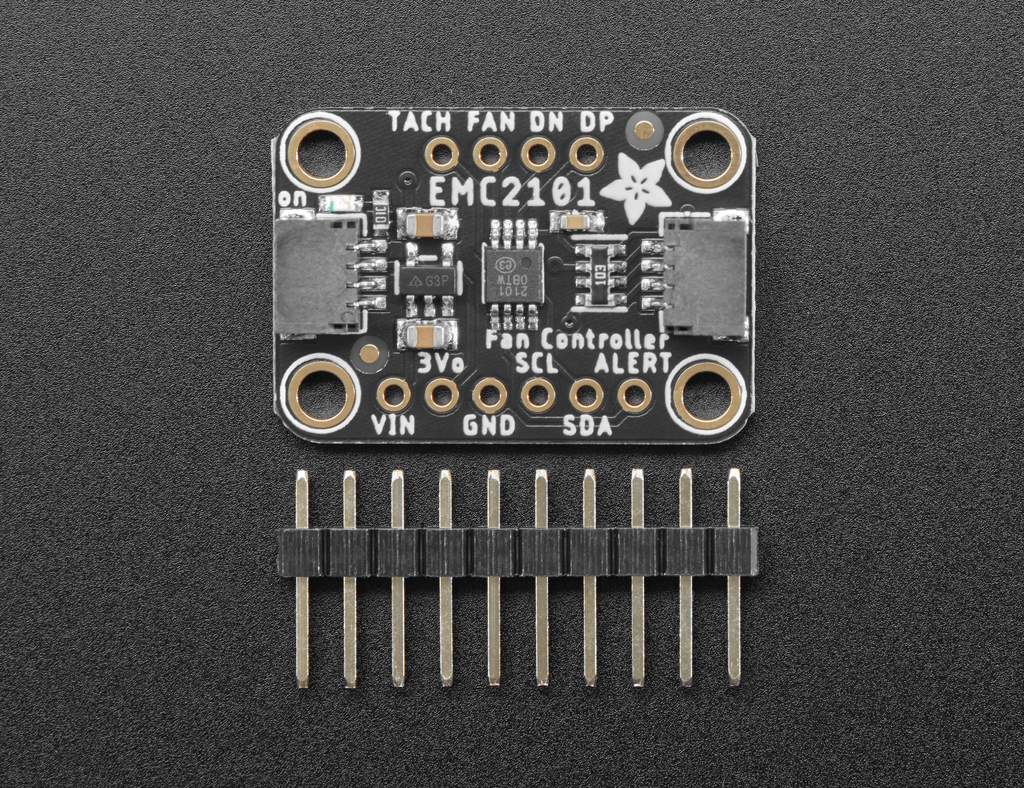

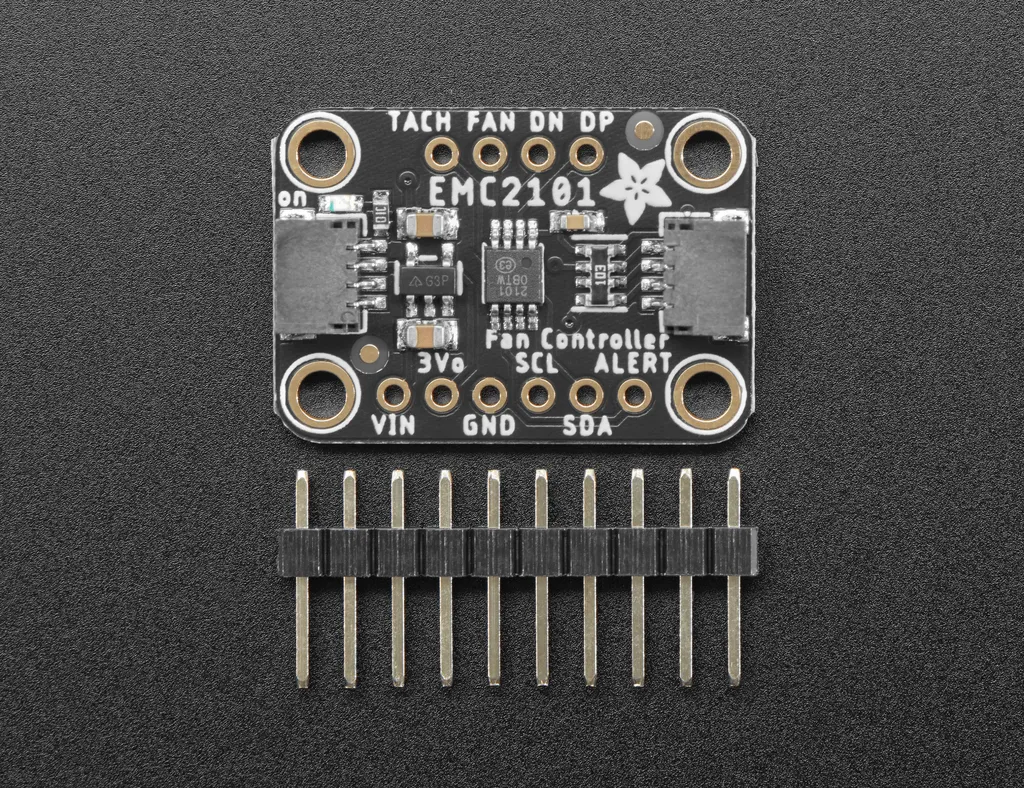

原始图片位于 https://learn.adafruit.com/assets/97827，由用户 Bryan Siepert 根据 Creative Commons BY-SA 3.0 许可创建，并为本文档进行了修改。

EMC2101 组件

# Example configuration entry
emc2101:
  pwm:
    resolution: 8

配置变量

address (可选, int)：手动指定传感器的 I²C 地址。默认为 0x4C。
inverted (可选, boolean)：反转输出，使 0 表示 100% 占空比，1 表示 0%。默认为 false。
pwm (可选)：启用 PWM 输出。
- resolution (可选, int)：决定有效的分辨率以及 PWM 信号的频率。默认为 23。
- divider (可选, int)：频率分频器的值。默认为 1。
dac (可选)：启用 DAC 输出。
- conversion_rate (可选, string)：每秒执行的数模转换次数。为 1/16、1/8、 1/4、1/2、1、2、4、8、16、32 之一。默认为 16。

PWM 信号频率由以下公式决定：

\text{PWM Frequency} = \frac{360\text{ KHz}}{2 \times \text{resolution} \times \text{divider}}

PWM 分辨率，即占空比的步进量，通过以下公式计算：

\text{PWM resolution} = \frac{100\%}{2 \times \text{resolution}}

因此，使用默认值，PWM 信号的频率为 7.83KHz，分辨率为 2.17%。最大 resolution 值为 31，这将配置出频率为 5.81KHz、分辨率为 1.61% 的 PWM。

EMC2101 输出

output:
  - platform: emc2101
    id: fan_duty_cycle

配置变量

id (必选, ID)：用于代码生成以及供从属组件引用的 ID。

NOTE

当将 emc2101 输出与风扇一起使用时，建议将 speed_count 配置为 resolution 的两倍，以便风扇的速度数量与风扇控制器中的步进数量匹配。

EMC2101 传感器

sensor:
  - platform: emc2101
    internal_temperature:
      id: internal_temperature_sensor
      name: "Internal Temperature Sensor"
    speed:
      id: speed_sensor
      name: "Speed Sensor"
    duty_cycle:
      id: duty_cycle_sensor
      name: "Duty Cycle Sensor"
    update_interval: 5s

配置变量

internal_temperature (可选)：内部温度传感器。传感器的所有选项。
external_temperature (可选)：外部温度传感器。更准确，但需要额外安装一个晶体管。传感器的所有选项。
speed (可选)：风扇转速传感器，单位为 RPM。传感器的所有选项。
duty_cycle (可选)：占空比传感器。传感器的所有选项。
update_interval (可选, Time)：检查传感器的时间间隔。默认为 60s。
