SSD1351 OLED 显示

`ssd1351_spi` 组件

ssd1351_spi 显示平台允许你使用 ESPHome 的 SSD1351（数据手册、 Adafruit 128x128、 Adafruit 128x96、 Waveshare 128x128）。此组件用于通过 4 线 SPI 总线连接的显示。

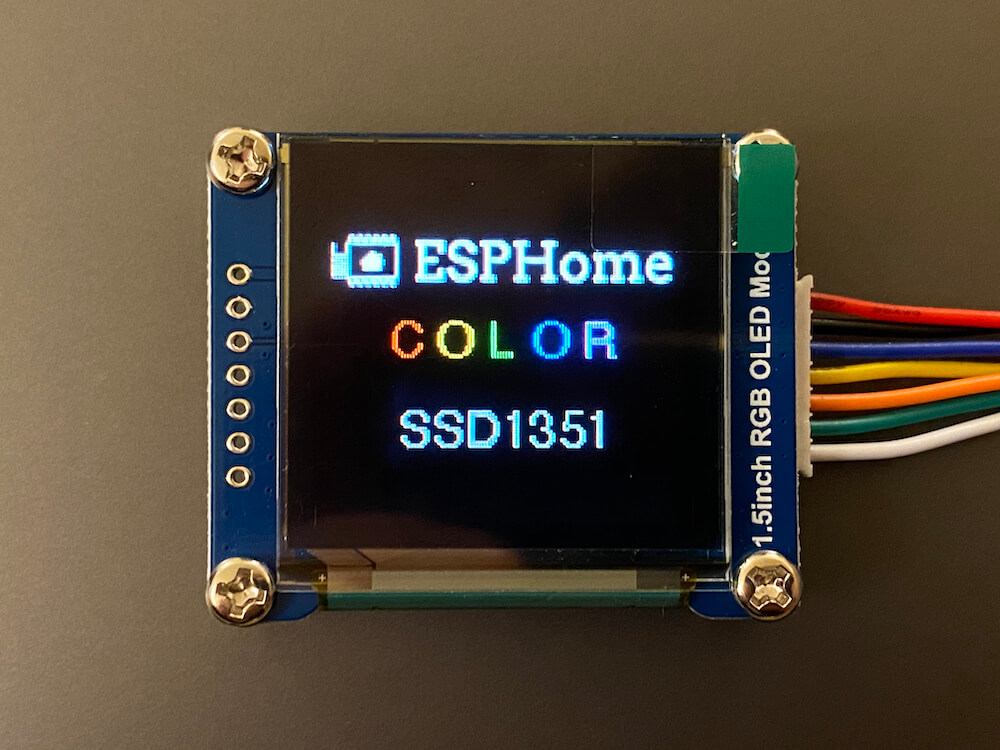

SSD1351 OLED 显示

将 CLK、DIN、CS、DC 和 RST 连接到 ESP 的引脚。对于电源，Adafruit 模块有两个引脚；连接 3.3 伏特到它们的 3v 或 5 伏特到它们的 + 引脚。Waveshare 模块只有一个 Vcc 引脚，应只连接到 3.3 伏特。将 GND 或 G 引脚连接到地。

# 示例配置条目
spi:
  clk_pin: D5
  mosi_pin: D7

display:
  - platform: ssd1351_spi
    model: "SSD1351 128x128"
    reset_pin: D0
    cs_pin: D8
    dc_pin: D1
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

model (必需): 显示的型号。可选值有：
- SSD1351 128x128 - 128 列 128 行的 SSD1351
- SSD1351 128x96 - 128 列 96 行的 SSD1351
dc_pin (必需, Pin Schema): DC 引脚。
cs_pin (必需, Pin Schema): ESP 上 CS 线连接的引脚。
reset_pin (可选, Pin Schema): RESET 引脚。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
id (可选, ID): 手动指定用于代码生成的 ID。

配置示例

在你的 YAML 配置中添加一个 color: 部分；更多信息请参见颜色了解此配置部分的详细信息。

color:
  - id: my_red
    red: 100%
    green: 3%
    blue: 5%

...

display:
    ...
    lambda: |-
      it.rectangle(0,  0, it.get_width(), it.get_height(), id(my_red));

引入彩色图像：

image:
  - platform: file
    file: "image.jpg"
    id: my_image
    resize: 120x120
    type: RGB

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(my_image));
