cst226 触摸屏控制器

cst226 触摸屏平台允许使用基于 cst226 芯片的触摸屏控制器与 ESPHome。 配置中需要设置 I²C 才能使此触摸屏正常工作。

此控制器用于 Lilygo T4-S3 AMOLED 显示屏。

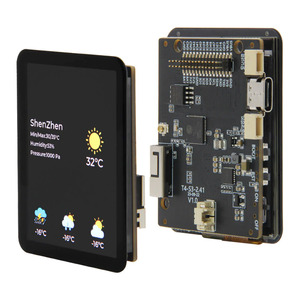

Lilygo T4-S3 AMOLED 显示屏上的 cst226 触摸屏

基础触摸屏配置

# Example configuration entry
touchscreen:
  platform: cst226
  id: my_touchscreen
  interrupt_pin: GPIOXX

配置变量

• id (可选, ID): 手动设置此触摸屏的 ID。

• interrupt_pin (可选, Pin Schema): 触摸检测引脚。

• reset_pin (可选, Pin Schema): 芯片复位引脚。

• 还包括 Touchscreen 的所有其他选项。

二进制传感器

除了通过 Touchscreen 组件在屏幕上配置的触摸区域外， cst226 还支持位于正常触摸屏区域外的按钮。 可以配置二进制传感器以响应触摸此按钮。

# Example configuration entry
binary_sensor:
  - platform: cst226
    name: "Home"

配置变量

• cst226_id (可选, ID): 手动指定触摸屏的 ID。

• 还包括 Binary Sensor 的所有其他选项。

T4-S3 示例配置

i2c:
  sda: GPIO6
  scl: GPIO7

touchscreen:
  - platform: cst226
    id: my_touchscreen
    interrupt_pin: GPIO8
    reset_pin: GPIO17

另请参阅

• API 参考：cst226_touchscreen.h
