LC709203F 电池监控器

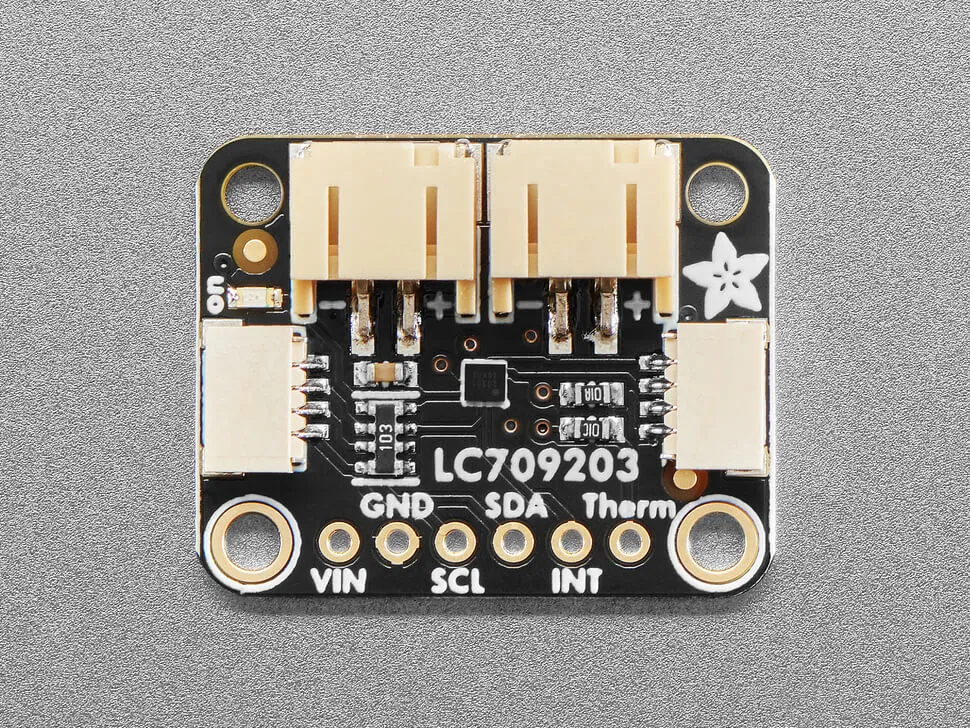

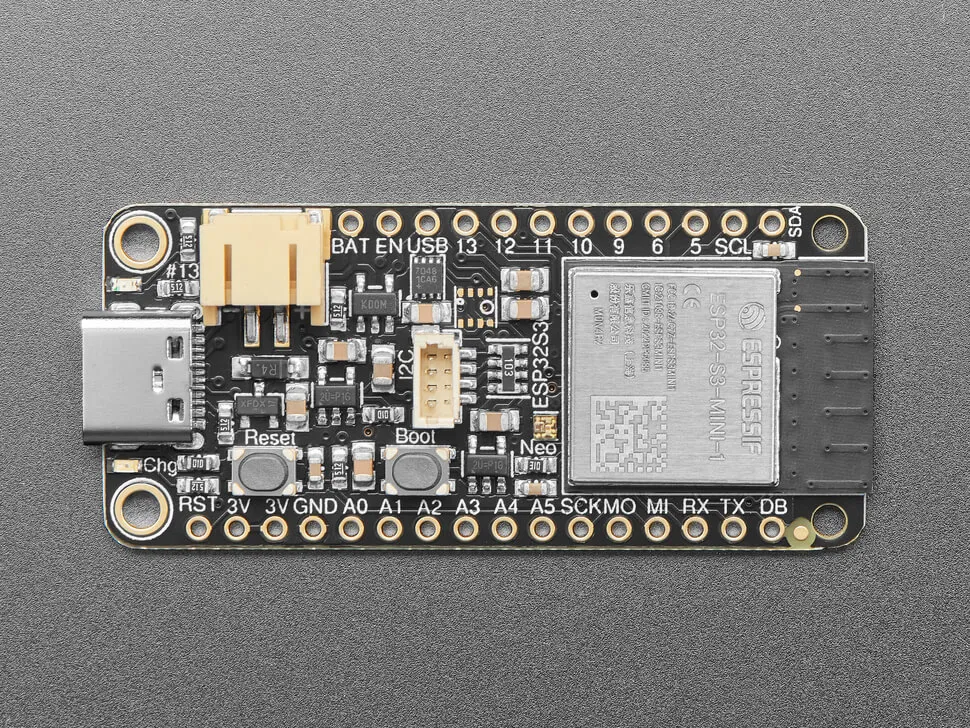

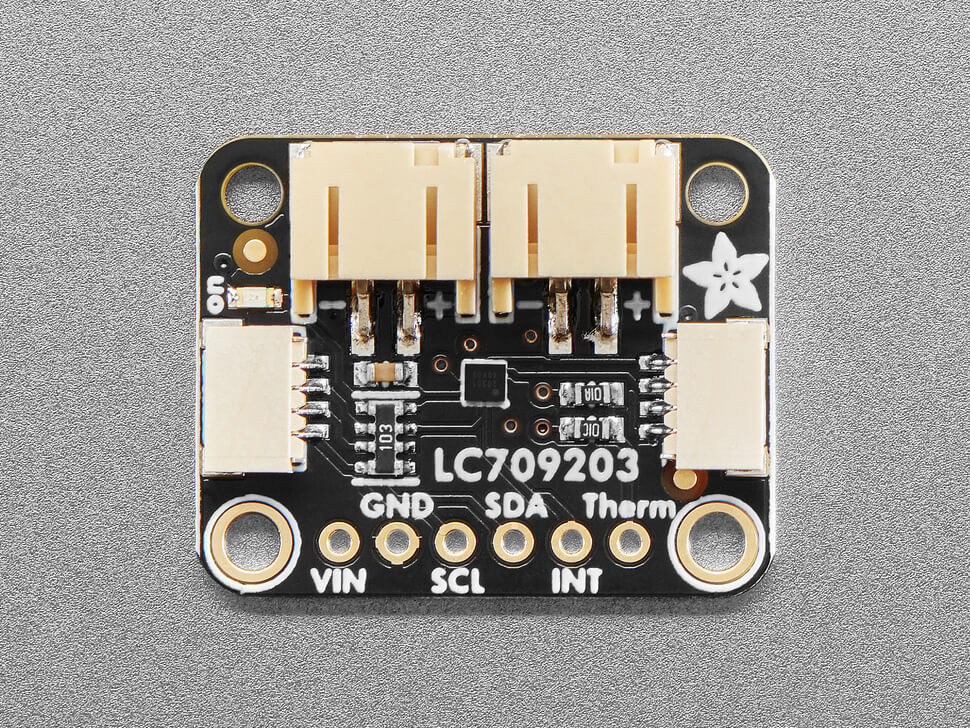

lc709203f 传感器平台允许您在 ESPHome 中使用 LC709203F （数据手册）电池监控器。该设备可作为独立传感器获得，也是 ESP32 Feather 开发板上使用的电池监控芯片之一。

NOTE

该设备不包含温度传感器。只有在您连接了热敏电阻（如温度传感器信息中所示）时，才启用温度传感器选项。

# Example configuration entry
sensor:
  - platform: lc709203f
    size: 2000
    voltage: 3.7
    battery_voltage:
      name: "Battery Voltage"
    battery_level:
      name: "Battery"
    temperature:
      name: "Pack Temperature"
      thermistor_b_constant: 0xA5A5

配置变量

size (可选): 电池容量，单位为 mAH。
- 有效值为 100 到 3000 之间的整数。
- 默认为 500 mAH；我们强烈建议根据电池组实际情况设置该值。
- 如果不知道电池组容量，请参阅电池组容量和标称电压。
voltage (可选): 电池组的标称电压，单位为 V。
- 有效值为 3.7 或 3.8
- 默认为 3.7。这是 Adafruit 电池的正确值。
- 如果不知道电池组电压，请参阅电池组容量和标称电压。
- 有关此值使用方式的更多信息，请参阅电池组电压。
battery_voltage (可选): 电压传感器的配置。来自 sensor 的所有选项。
battery_level (可选): 电池电量传感器的配置。来自 Sensor 的所有选项。
temperature (可选): 电池温度传感器的配置。
- b_constant（必选): 您所使用的热敏电阻的 B 常数。
- 来自 Sensor 的所有选项。
update_interval (可选，Time): 检查传感器的间隔。默认为 60s。

Home Assistant 视图

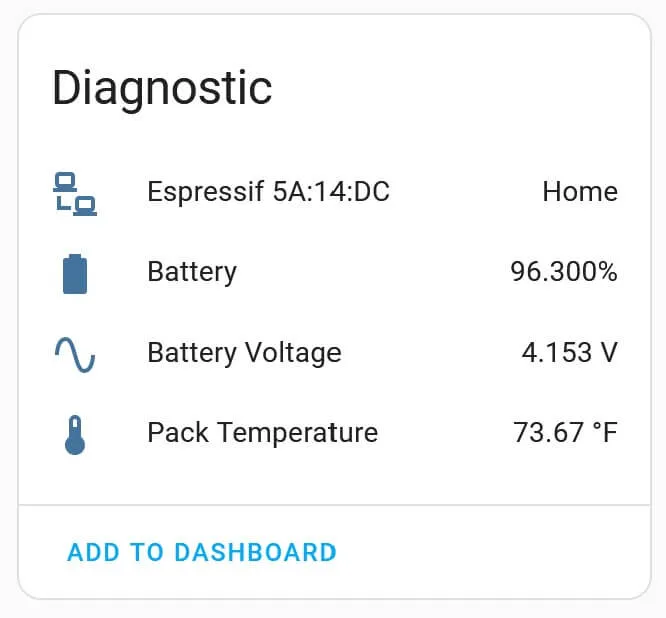

正确设置后，传感器将向 Home Assistant 报告值，如下所示：

电池组容量和标称电压

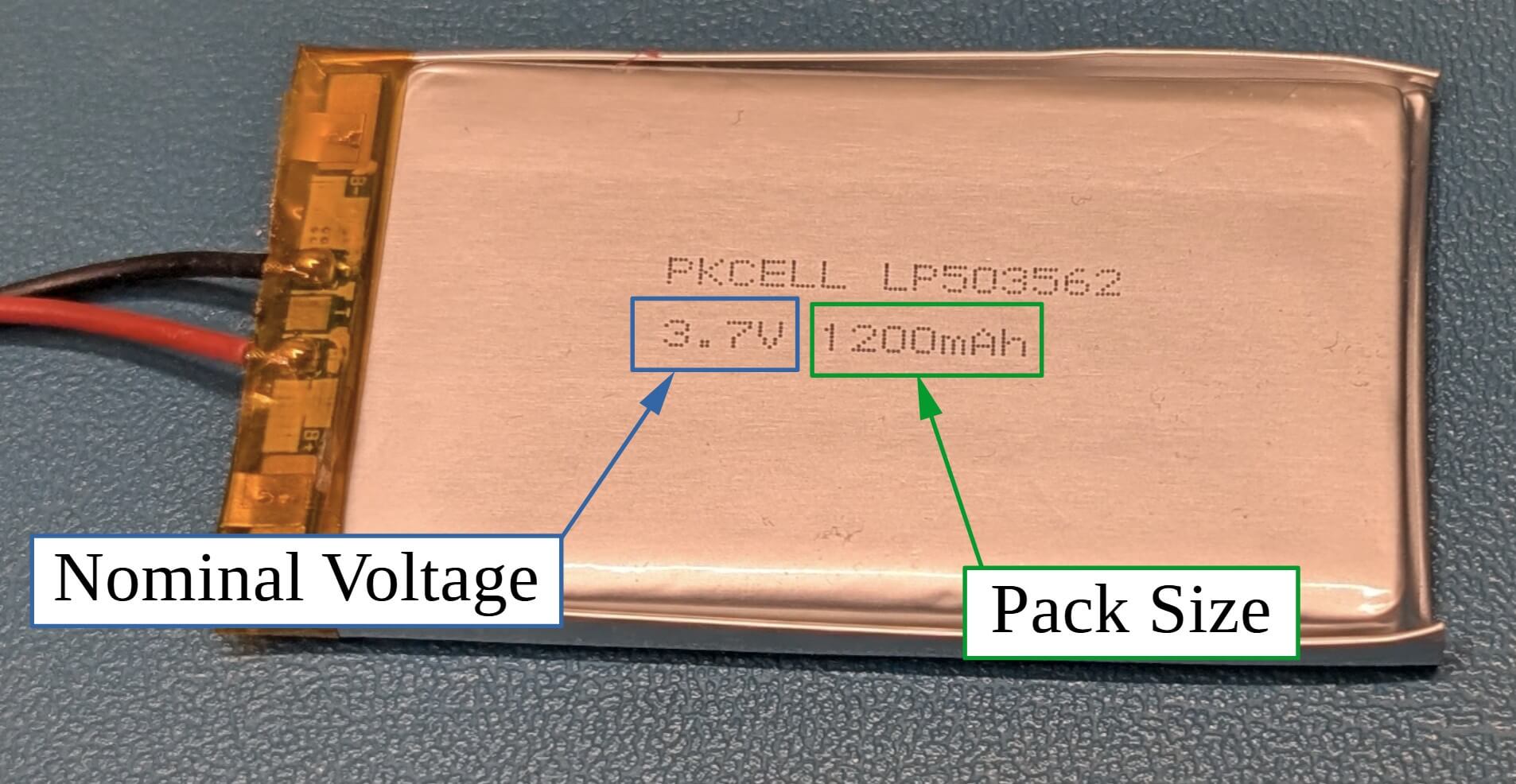

电池组的容量和标称电压通常印在电池上，如下所示。

电池组电压

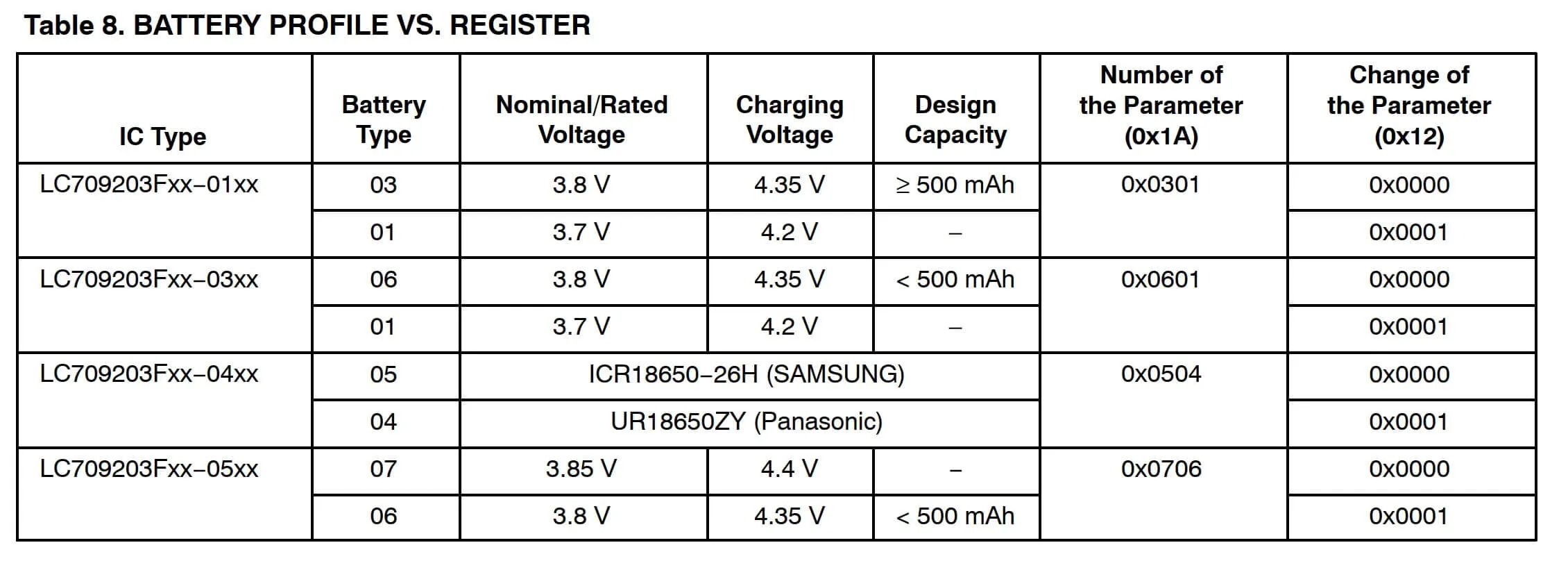

您需要使用正确的标称电池组电压配置设备。 IC 使用此值来提高传感器精度。标称电压用于根据数据手册表 8 设置 change of the parameter 寄存器。

我们假设设备是 -01 或 -03 设备。这是 Adafruit 传感器和电池的正确设置。

温度传感器信息

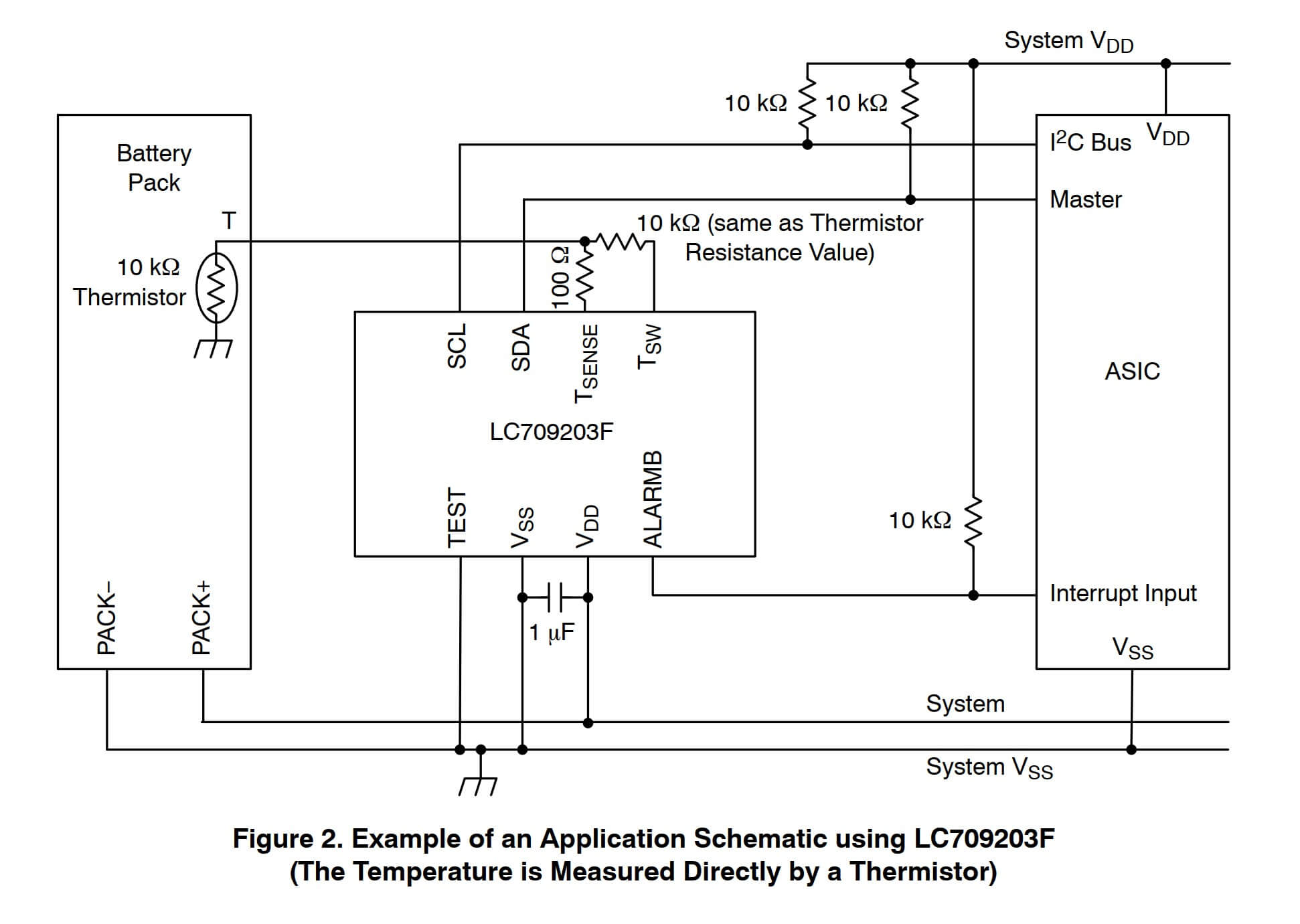

如果要测量电池温度，您必须在设备上连接热敏电阻，如数据手册图 2 所示。

致谢

特别感谢 MAX17043 和 BME680 传感器组件的作者和贡献者，我在创建此组件时大量参考了它们。同时感谢 Adafruit LC709203F Arduino 库的作者提供了展示通信和 CRC 计算方式的示例代码。
