矩阵键盘

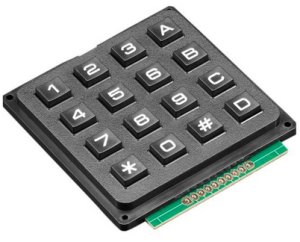

matrix_keypad 组件允许你集成这样的键盘面板： 其按键连接在矩阵的行与列的交点处。

组件/Hub

# 示例配置条目
matrix_keypad:
  id: mykeypad
  rows:
    - pin: GPIOXX
    - pin: GPIOXX
    - pin: GPIOXX
    - pin: GPIOXX
  columns:
    - pin: GPIOXX
    - pin: GPIOXX
    - pin: GPIOXX
    - pin: GPIOXX
  keys: "123A456B789C*0#D"
  has_diodes: false
  on_key:
    - lambda: ESP_LOGI("KEY", "key %d pressed", x);

配置变量

• id (可选, ID): 设置此设备的 ID，供在 lambda 中使用。

• rows (必选, list): 水平矩阵线所连接的引脚列表，按从上到下排列。这些引脚需要具备输出能力。

• columns (必选, list): 垂直矩阵线所连接的引脚列表，按从左到右排列。这些引脚需要具备输入能力 并启用上拉。如果没有内部上拉，则需要外部上拉电阻。

• keys (可选, string): 矩阵上的按键，从左到右、从上到下逐行排列。对于 key_collector 和 binary_sensor（如果使用按键选择）是必需的。

• has_diodes (可选, boolean): 适用于行引脚为输出、且按键 通过二极管连接的键盘面板。默认为 false。

• has_pulldowns (可选, boolean): 适用于列线带有外部下拉电阻的键盘面板。默认为 false。

二进制传感器

可以将单个按键独立加入 ESPHome，作为 binary_sensor：

# 示例配置条目
binary_sensor:
  - platform: matrix_keypad
    keypad_id: mykeypad
    id: key4
    row: 1
    col: 0
  - platform: matrix_keypad
    id: keyA
    key: A

配置变量

• keypad_id (可选, ID): 要从中处理按键的键盘的 ID。
• id (可选, ID): 设置此按键的 ID，供在 lambda 中使用。
• row (可选, integer): 按键所在的行。
• col (可选, integer): 按键所在的列。
• key (可选, string): 上面 keys 配置条目中的按键。
• Binary Sensor 的所有其他选项。

必须提供 row 和 col 参数，或者 key 参数。

自动化

• on_key (可选, Automation): 当某个按键被按下时执行的自动化。按键存放在名为 x 的变量中。

  NOTE

  可以通过 按键收集器 组件自动处理多个按键（例如 PIN 码输入）。
