SML (智能消息语言)

SML 组件连接到使用 智能消息语言 (SML) 协议的智能电表。

尽管 SML 协议有明确定义，但它为制造商在存储和标识传输数据方面提供了很大的自由度。在一个报文中，物理值由 OBIS 代码（对象标识系统）来识别。如果已知制造商为某物理值分配的代码，就可以提取出对应的值。

硬件

该组件是被动的，它不会向你的设备传输任何数据。通常智能电表会自行按固定间隔（2-4 秒）发送报文。 该组件以接收数据的速度进行解码并更新已配置的传感器。

大多数智能电表使用红外光学接口发送报文。可以搭配合适的光电晶体管（例如 BPW40）连接到 ESP 的 UART（发射极到 GND，集电极到 RX 引脚）。更完善的解决方案（德语）可以在 Volkszaehler Wiki 上找到。网络上还有很多其他示例和可购买的现成方案。

组件/中心

由于与传感器的通信是通过 UART 进行的，你需要在配置中包含 UART 总线。接口参数应根据你的智能电表设置为 9600/8N1 或 9600/7E1。如果你在日志中看到校验和错误，可以尝试更改接口参数。

# 示例配置条目
sml:
  id: mysml
  uart_id: uart_bus
  on_data:
    - lambda: !lambda |-
        char hex[512];  // Size appropriately for your data
        if (valid) {
          id(mqttclient).publish("gridmeter/sensor/sml/state", format_hex_to(hex, bytes));
        } else {
          id(mqttclient).publish("gridmeter/sensor/sml/error", format_hex_to(hex, bytes));
        }

配置变量

• id (可选, ID): 手动指定用于代码生成的 ID。
• uart_id (可选, ID): 如果你想使用多个 UART 总线，可手动指定 UART 组件 的 ID。

传感器

sensor:
  - platform: sml
    name: "Total energy"
    sml_id: mysml
    server_id: "0123456789abcdef"
    obis_code: "1-0:1.8.0"
    unit_of_measurement: kWh
    accuracy_decimals: 1
    device_class: energy
    state_class: total_increasing
    filters:
      - multiply: 0.0001

配置变量

• obis_code (必选, string): 指定你想从设备获取数据的 OBIS 代码。格式必须为 (A-B:C.D.E，例如 1-0:1.8.0)

• server_id (可选, string): 指定设备的 server_id 以从中提取 OBIS 代码。如果多个设备连接到同一个硬件传感器组件，则应指定此项。

• sml_id (可选, ID): SML 平台 的 ID

• 其他所有选项来自 Sensor。

文本传感器

text_sensor:
  - platform: sml
    name: "Manufacturer"
    sml_id: mysml
    server_id: "0123456789abcdef"
    obis_code: "129-129:199.130.3"
    format: text

配置变量

• obis_code (必选, string): 指定你想从设备获取数据的 OBIS 代码。格式必须为 (A-B:C.D.E，例如 1-0:1.8.0)

• server_id (可选, string): 指定设备的 server_id 以从中提取 OBIS 代码。如果多个设备连接到同一个硬件传感器组件，则应指定此项。

• sml_id (可选, ID): SML 平台 的 ID

• format (可选, string): 覆盖对传输的二进制数据值的自动解释。可选值有 (int、uint、bool、hex、text)。

• 其他所有选项来自 Text Sensor。

自动化

• on_data (可选, Automation): 收到 SML 消息时要执行的自动化。参见 on_data 触发器。

on_data 触发器

收到有效的 SML 消息时将触发该自动化。变量 bytes（类型为 std::vector<uint8_t>）包含包含起始/结束序列的原始 SML 数据。变量 valid（类型为 bool）包含校验和验证的结果。

获取 OBIS 代码和传感器 ID

传输的 SML 报文中的物理值由 server id 和 OBIS 代码 标识。server id 标识你的智能电表。如果你的光学传感器只连接了一个硬件组件，通常不需要关心 server id，可以在配置中省略它。

为了获取 server id 以及智能电表提供的可用 OBIS 代码，只需设置好 SML 平台 并观察日志输出（日志级别 必须至少设为 debug！）。

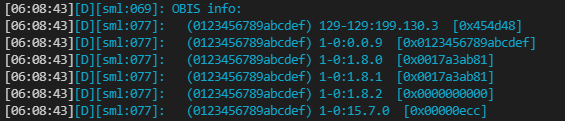

你的日志输出会显示如下类似的内容：

SML 组件日志中的 OBIS 信息

每一行代表 server id（方括号内）、OBIS 代码和传输的十六进制值（方括号内）的组合。

精度误差

许多智能电表对某些 OBIS 代码（如累积的总有功电量）输出非常大的数字。这可能导致传感器组件上报给 ESPHome 的值存在精度误差。这表现为向 HomeAssistant 报告了略微错误的数值。这是 ESPHome 内部限制导致的结果，与 SML 组件本身无关。

如果你无法接受这种情况，可以使用 TextSensor 配合适当的格式，将值以字符串形式传输到 HomeAssistant。在 HomeAssistant 端可以定义一个 Template Sensor 将值转换为合适的格式并进行一定的缩放。

在 ESPHome 中配置如下：

# ESPHome 配置文件
text_sensor:
  - platform: sml
    name: "Total energy text"
    obis_code: "1-0:1.8.0"
    format: uint

format 参数是可选的。如果省略，SML 组件会尝试从收到的 SML 消息中猜测正确的数据类型。

在 HomeAssistant 中：

# Home Assistant 配置 (configuration.yaml)
template:
  - sensor:
      - name: "Total Energy Consumption"
        unit_of_measurement: "kWh"
        state: >
          {% if states('sensor.total_energy_text') == 'unavailable' %}
            {{ states('sensor.total_energy_consumption') }}
          {% else %}
            {{ ((states('sensor.total_energy_text') | float) * 0.0001) | round(2) }}
          {% endif %}

通常，当 ESP 设备不可用时，模板传感器的值会变为 0。这会导致在配合 Utility Meter 集成使用传感器时出现问题。上面提供的状态模板会检查传感器的可用性，并在不可用时保持当前状态。

Holley DTZ541 智能电表

Holley DTZ541 系列电能表存在 SML 协议的有缺陷实现。这些电表使用 OBIS 代码 1-0:1.8.0（即电表电量读数对应的代码）发送多个相互冲突的值。由于每个包中的第一个值是正确值，为了丢弃错误值，可以应用 0.5s 的节流过滤器。

sensor:
  - platform: sml
    name: "Total energy Consumption"
    sml_id: mysml
    obis_code: "1-0:1.8.0"
    unit_of_measurement: kWh
    accuracy_decimals: 5
    device_class: energy
    state_class: total_increasing
    filters:
      - throttle: 0.5s
      - multiply: 0.0001

这些电表也可以测量瞬时功率。

sensor:
  - platform: sml
    name: "Instantaneous power"
    sml_id: mysml
    obis_code: "1-0:16.7.0"
    unit_of_measurement: W
    accuracy_decimals: 0
    device_class: power
    state_class: measurement
