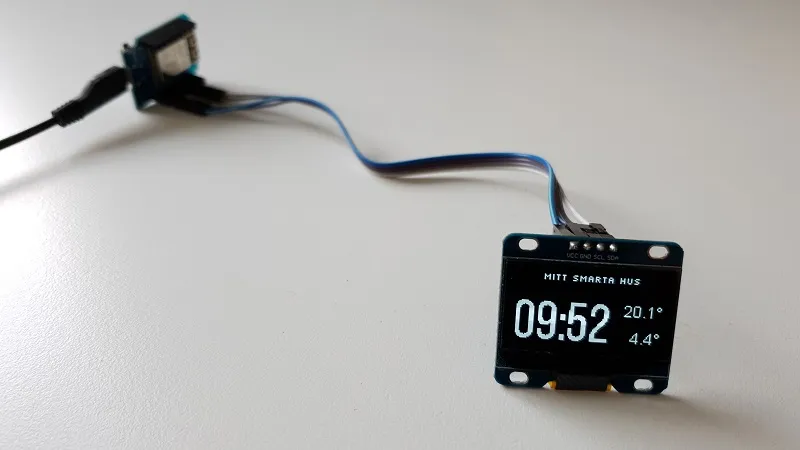

OLED显示屏上的时间与温度

在本示例中，我使用了SSD1306 OLED显示屏（I²C接口）来显示当前时间和来自Home Assistant的两个不同温度值。

ESPHome支持多种不同类型的显示屏。这里使用的显示屏是1.3英寸，128x64单色像素（SH1106 128x64）。

硬件配置

硬件很简单！只需要四个连接：

• VCC - 电源（我的显示屏可以使用3.3V或5V）
• GND - 地线
• SDA - 串行数据
• SCL - 串行时钟

WARNING

如果使用5V，请确保您的显示屏支持5V。

软件配置

获取时间

从Home Assistant获取时间以同步板载实时时钟。

time:
  - platform: homeassistant
    id: esptime

获取温度

接下来，我们要从Home Assistant导入一个温度传感器和天气预报。

我将它们命名为 inside_temperature 和 outside_temperature。稍后您将使用这些引用。

通过为传感器添加 internal: true，它们将不会被发布回Home Assistant。

sensor:
  - platform: homeassistant
    id: inside_temperature
    entity_id: REPLACEME
    internal: true

  - platform: homeassistant
    id: outside_temperature
    entity_id: REPLACEME
    internal: true

text_sensor:
  - platform: homeassistant
    id: outside_temperature_unit
    entity_id: REPLACEME
    attribute: temperature_unit
    internal: true

定义字体

• 使用TrueType字体。如果您曾在微控制器上使用过字体，您会爱上这个功能！
• 将字体文件保存在 /config/esphome 文件夹中，即ESPHome配置存储的位置。
• .ttf 后缀必须是小写，并且与您的文件名匹配。
• 选择小尺寸字体时可能有点棘手，需要反复尝试才能看起来美观。欢迎实验并在下方评论中分享您的发现！

font:
  - file: 'slkscr.ttf'
    id: small
    size: 8

  - file: 'BebasNeue-Regular.ttf'
    id: medium
    size: 48

  - file: 'arial.ttf'
    id: large
    size: 14

• （可选）您也可以使用 gfonts:// 方案直接使用Google字体，无需包含字体文件。
• 更多信息请参阅字体文档。

font:
  - file: "gfonts://Silkscreen"
    id: small
    size: 10
  - file: "gfonts://Roboto"
    id: large
    size: 24
  - file: "gfonts://Silkscreen"
    id: medium
    size: 15

显示屏定义

现在设置与显示屏的通信，并开始用实时数据填充屏幕！

我的硬件配置中没有使用 reset_pin，因为我的显示屏没有暴露该引脚。

请注意您的 address 和 model 可能不同，可以使用扫描选项来查找显示屏的地址。

i2c:
  sda: GPIOXX
  scl: GPIOXX
  scan: false
  # manually setting the frequency to a higher rate may avoid long component updates
  # frequency: 300kHz

display:
  - platform: ssd1306_i2c
    model: "SH1106 128x64"
    reset_pin: GPIOXX
    address: 0x3C
    lambda: |-
      it.printf(0, 0, id(small), TextAlign::TOP_LEFT, "Time and");
      it.printf(0, 12, id(small), TextAlign::TOP_LEFT, "Temperature");

      // Print time in HH:MM format
      it.strftime(0, 60, id(large), TextAlign::BASELINE_LEFT, "%H:%M", id(esptime).now());

      // Print inside temperature (from homeassistant sensor)
      if (id(inside_temperature).has_state()) {
        it.printf(127, 23, id(medium), TextAlign::TOP_RIGHT , "%.1f", id(inside_temperature).state);
      }

      // Print outside temperature (from homeassistant weather)
      if (id(outside_temperature).has_state()) {
        it.printf(127, 60, id(medium), TextAlign::BASELINE_RIGHT , "%.1f%s",
                  id(outside_temperature).state, id(outside_temperature_unit).state.c_str());
      }

渲染

• 文本对齐可以使用不同的参考点，例如 TOP_RIGHT 或 BASELINE_LEFT，这些都定义在 API 参考：display_buffer.h 中。

• 传感器上的 has_state() 属性非常有用，因为从Home Assistant获取数据可能需要几秒钟，您可能不希望显示 Nan

• 请参考渲染引擎显示渲染引擎了解更多功能（它还可以绘制线条和圆形！）

添加基于文本的传感器

下面是一个示例，将顶部的”时间与温度”打印替换为Home Assistant中报警组件的报警状态。

text_sensor:
  - platform: homeassistant
    entity_id: alarm_control_panel.my_alarm_system
    name: "Alarm State"
    id: alarm_state

display:
  - platform: ssd1306_i2c
    model: "SH1106 128x64"
    reset_pin: GPIOXX
    address: 0x3C
    lambda: |-
      // Print "Alarm State: <state>" in top center
      it.printf(64, 0, id(small), TextAlign::TOP_CENTER, "Alarm State: %s", id(alarm_state).state.c_str());
