Haier 气候设备

这是 ESPHome 组件的一种实现，用于控制基于 SmartAir2 和 hOn Haier 协议的 HVAC（由 hOn 或 SmartAir2 应用控制的空调）。

Haier 协议有两个版本：较旧的版本使用一个名为 SmartAir2 的应用，较新的版本使用一个名为 hOn 的应用。两种协议在传输层上兼容，但使用不同的命令来控制设备。

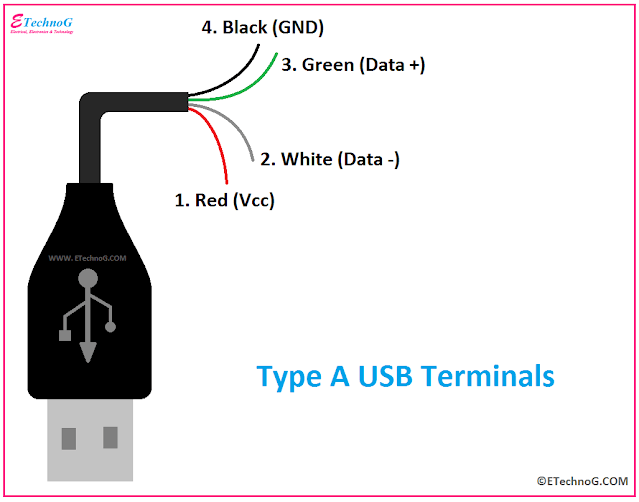

由 SmartAir2 应用控制的旧款 Haier 型号使用的是 KZW-W002 模块。此模块无法复用，你需要用 ESP 或 RPI Pico W 模块替换它。板载 USB 连接器不支持 USB 协议。它是一个 UART 端口，只是使用了 USB 连接器。要将 ESP 板连接到空调，可以剪断一根 USB A 型线缆并将电线连接到气候连接器。

Haier UART 引脚定义

板载	USB	线色	ESP8266
5V	VCC	红色	5V
GND	GND	黑色	GND
TX	DATA+	绿色	RX
RX	DATA-	白色	TX

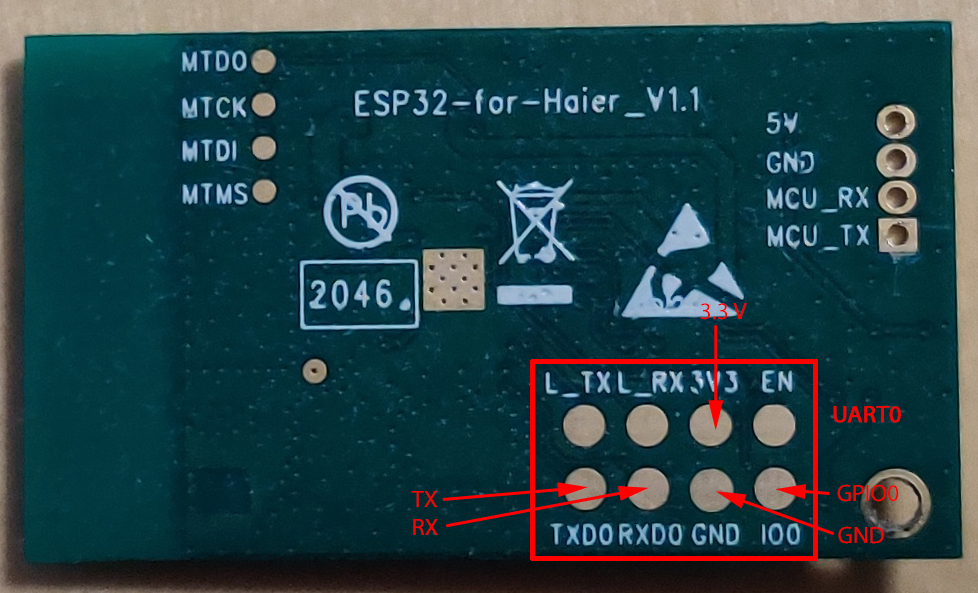

新款 Haier 型号使用的模块名为 ESP32-for-Haier。它是一个带有 ESP32-S0WD 芯片的 ESP32 单核板。在某些情况下，你可以复用此模块并用 ESPHome 刷写它，但有些新模块不支持这样做。它们看起来相同，但启用了加密。

警告！ 新一代 ESP32-Haier 设备启用了加密，因此只能刷写使用私钥签名的固件。没有办法让它们与 ESPHome 一起工作，因此如果你尝试这样做，电路板将陷入启动循环，出现错误 rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)。恢复此板的唯一方法是刷写原始镜像。因此在开始实验之前请制作备份镜像。

此外，你还可以使用任何其他 ESP32、ESP8266 或 RPI pico W 板。在这种情况下，你需要剪断原始线缆或自行制作连接器（板载 JST SM04B-GHS-TB 连接器）。

此组件需要设置 UART 总线。

# 配置示例
climate:
  - platform: haier
    id: haier_ac
    protocol: hon
    name: Haier AC
    uart_id: ac_port
    wifi_signal: true
    display: true
    visual:
      min_temperature: 16 °C
      max_temperature: 30 °C
      temperature_step: 1 °C
    supported_modes:
      - 'OFF'
      - HEAT_COOL
      - COOL
      - HEAT
      - DRY
      - FAN_ONLY
    supported_swing_modes:
      - 'OFF'
      - VERTICAL
      - HORIZONTAL
      - BOTH
    supported_presets:
      - AWAY
      - BOOST
      - SLEEP
    on_alarm_start:
      then:
        - logger.log:
            level: WARN
            format: "Alarm activated. Code: %d. Message: \"%s\""
            args: ['code', 'message']
    on_alarm_end:
      then:
        - logger.log:
            level: INFO
            format: "Alarm deactivated. Code: %d. Message: \"%s\""
            args: ['code', 'message']
    on_status_message:
      then:
        - logger.log:
            level: INFO
            format: "New status message received, size=%d, subcmd=%02X%02X"
            args: ['data_size', 'data[0]', 'data[1]']

配置变量

uart_id (可选，ID)：用于与空调通信的 UART 端口 ID。
protocol (可选，字符串)：定义与空调的通信协议。可选值：hon 或 smartair2。默认值为 smartair2。
wifi_signal (可选，布尔值)：如果为 true - 将 WiFi 信号强度发送到空调。
answer_timeout (可选，Time)：响应超时。默认值为 200ms。
alternative_swing_control (可选，布尔值)：（仅 smartAir2 支持）如果为 true - 使用替代值来控制摆动模式。仅在原始控制方法对你的空调不起作用时使用。
status_message_header_size (可选，整数)：（仅 hOn 支持）定义状态消息的头部大小。可用于处理某些协议变体。仅在你确定自己在做什么时使用。默认值：0。
control_packet_size (可选，整数)：（仅 hOn 支持）定义控制数据包的大小。有助于处理一些使用较大数据包的新型号空调。默认值：10。
sensors_packet_size (可选，整数)：（仅 hOn 支持）定义状态消息的传感器数据包大小。有助于处理一些具有较大传感器数据包型号的空调。默认值：22，最小值：18。
control_method (可选，列表)：（仅 hOn 支持）定义控制方法（应被空调支持）。支持的值：MONITOR_ONLY - 不进行控制，仅监控状态，SET_GROUP_PARAMETERS - 用一个命令设置所有空调参数（默认方法），SET_SINGLE_PARAMETER - 逐个设置每个参数（某些新型号天花板空调如 AD71S2SM3FA 支持此方法）
display (可选，布尔值)：可用于关闭空调显示屏。
beeeper (可选，布尔值)：可用于禁用空调接收到命令时的蜂鸣声。仅 hOn 协议支持。
supported_modes (可选，列表)：可用于禁用某些空调模式。可选值：'OFF'、HEAT_COOL、COOL、HEAT、DRY、FAN_ONLY。
supported_swing_modes (可选，列表)：可用于禁用你的空调不支持的某些摆动模式。可选值：'OFF'、VERTICAL、HORIZONTAL、BOTH。
supported_presets (可选，列表)：可用于禁用某些预设。smartair2 的可选值：AWAY、BOOST、COMFORT。hOn 的可选值：AWAY、BOOST、SLEEP。AWAY 预设只能在 HEAT 模式下启用，默认禁用。
on_alarm_start (可选，Automation)：（仅 hOn 支持）空调激活新警报时执行的自动化。请参见 on_alarm_start 触发器。
on_alarm_end (可选，Automation)：（仅 hOn 支持）空调关闭警报时执行的自动化。请参见 on_alarm_end 触发器。
on_status_message (可选，Automation)：接收到来自空调的状态消息时执行的自动化。请参见 on_status_message 触发器。
Climate 中的所有其他选项。

自动化

`on_alarm_start` 触发器

当空调激活新的警报时，将触发此自动化。警报的错误代码将存储在变量 code（uint8_t）中，错误消息存储在变量 message（const char *）中。这些变量可以在 lambdas 中使用。

climate:
  - protocol: hon
    on_alarm_start:
      then:
        - logger.log:
            level: WARN
            format: "Alarm activated. Code: %d. Message: \"%s\""
            args: ['code', 'message']

`on_alarm_end` 触发器

当之前激活的警报被空调关闭时，将触发此自动化。警报的错误代码将存储在变量 code（uint8_t）中，错误消息存储在变量 message（const char *）中。这些变量可以在 lambdas 中使用。

climate:
  - protocol: hon
    on_alarm_end:
      then:
        - logger.log:
            level: INFO
            format: "Alarm deactivated. Code: %d. Message: \"%s\""
            args: ['code', 'message']

`on_status_message` 触发器

当组件接收到来自空调的新状态数据包时，将触发此自动化。原始消息二进制（不含头部和校验和）将存储在变量 data（const char *）中，消息长度存储在变量 data_size（uint8_t）中。这些变量可以在 lambdas 中使用。此触发器可用于支持某些型号独有的、其他型号不支持的功能。

climate:
  - protocol: hon
    on_status_message:
      then:
        - logger.log:
            level: INFO
            format: "New status message received, size=%d, subcmd=%02X%02X"
            args: ['data_size', 'data[0]', 'data[1]']

`climate.haier.power_on` 动作

此动作打开空调电源。

on_...:
  then:
    climate.haier.power_on: device_id

`climate.haier.power_off` 动作

此动作关闭空调电源。

on_...:
  then:
    climate.haier.power_off: device_id

`climate.haier.power_toggle` 动作

此动作切换空调电源。

on_...:
  then:
    climate.haier.power_toggle: device_id

`climate.haier.display_on` 动作

此动作打开空调显示屏。

on_...:
  then:
    climate.haier.display_on: device_id

`climate.haier.display_off` 动作

此动作关闭空调显示屏。

on_...:
  then:
    climate.haier.display_off: device_id

`climate.haier.health_on` 动作

打开健康模式（紫外线杀菌）。

on_...:
  then:
    climate.haier.health_on: device_id

`climate.haier.health_off` 动作

关闭健康模式。

on_...:
  then:
    climate.haier.health_off: device_id

`climate.haier.beeper_on` 动作

（仅 hOn 支持）此动作在每次向空调发送命令时启用蜂鸣反馈。

on_...:
  then:
    climate.haier.beeper_on: device_id

`climate.haier.beeper_off` 动作

（仅 hOn 支持）此动作在每次向空调发送命令时禁用蜂鸣反馈（请注意，这对于 IR 遥控命令不起作用）。

on_...:
  then:
    climate.haier.beeper_off: device_id

`climate.haier.set_vertical_airflow` 动作

（仅 hOn 支持）在禁用垂直摆动时设置垂直气流方向。

on_...:
  then:
    - climate.haier.set_vertical_airflow:
        id: device_id
        vertical_airflow: Up

配置变量：

id (必填，ID)：Haier 气候组件的 ID。
vertical_airflow (必填，字符串，可模板化)：垂直气流方向。可选值：Health_Up、Max_Up、Up、Center、Down、Health_Down。

`climate.haier.set_horizontal_airflow` 动作

（仅 hOn 支持）在禁用水平摆动时设置水平气流方向。

on_...:
  then:
    - climate.haier.set_horizontal_airflow:
        id: device_id
        horizontal_airflow: Right

配置变量：

id (必填，ID)：Haier 气候组件的 ID。
horizontal_airflow (必填，字符串，可模板化)：水平气流方向。可选值：Max_Left、Left、Center、Right、Max_Right。

`climate.haier.start_self_cleaning` 动作

（仅 hOn 支持）启动自清洁。

on_...:
  then:
    - climate.haier.start_self_cleaning: device_id

`climate.haier.start_steri_cleaning` 动作

（仅 hOn 支持）启动 56°C 灭菌清洁。

on_...:
  then:
    - climate.haier.start_steri_cleaning: device_id
