Nextion TFT LCD 显示

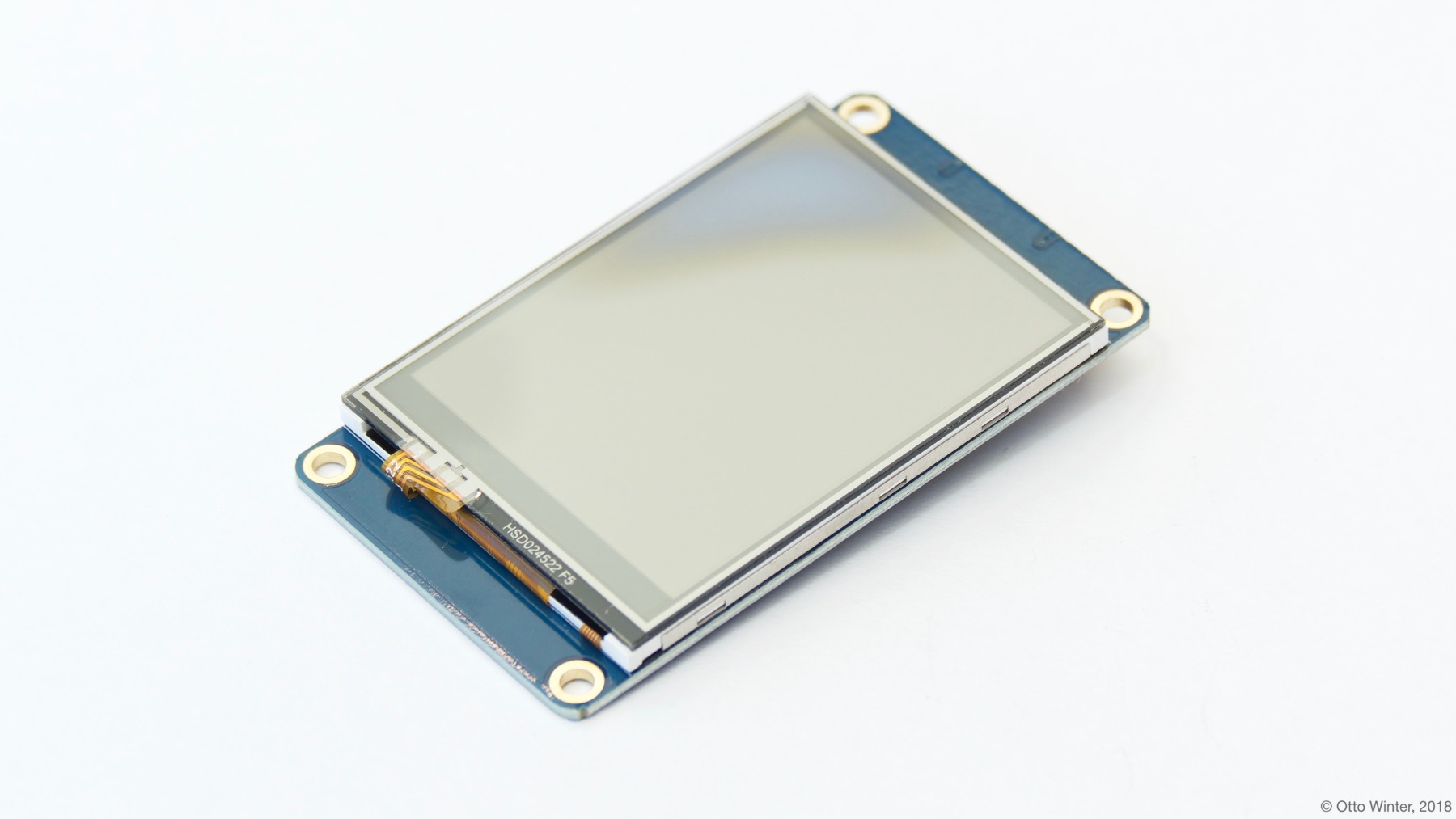

nextion 显示平台允许你使用 Nextion LCD 显示（数据手册，iTead）配合 ESPHome。

与 Nextion 显示的通信通过串行接口进行，因此你需要在配置中有一个 UART 总线并配置 rx_pin 和 tx_pin。然后将这些引脚连接到显示上相应的引脚。

Nextion 显示默认使用 9600 的波特率。你可以通过在 Nextion Editor 中编辑 program.s 源文件来配置 Nextion 显示使用更高的速度。例如：

baud=115200   // 将波特率设置为 115200；其他受支持速率见 https://nextion.tech/instruction-set/
bkcmd=0       // 告诉 Nextion 不在命令上发送响应。这是当前的默认值，但以防万一可以设置

这允许与 Nextion 显示进行更快的通信，在使用硬件 UART 时强烈建议使用。

WARNING

我们强烈建议仅使用 硬件 UART 配合 Nextion 显示。

使用软件 UART 已知会导致不可预测/不一致的行为。

如果必须使用软件 UART，请注意，波特率大于 9600 极有可能导致问题。

简而言之，避免将软件 UART 与 Nextion 显示一起使用。

# 示例配置条目
display:
  - platform: nextion
    id: nextion1
    lambda: |-
      it.set_component_value("gauge", 50);
      it.set_component_text("textview", "Hello World!");

配置变量

uart_id (可选, ID): 你希望为此显示使用的 UART 总线的 ID。当你有多个 UART 配置时指定此项。
brightness (可选, percentage): 指定时，显示亮度将在启动时设置为该值。
lambda (可选, lambda): 用于在 Nextion 显示上渲染内容的 lambda。更多信息请参见渲染 Lambda。这通常是空的。Nextion 的各个组件几乎处理更新显示元素所需的所有功能。
update_interval (可选, Time): 调用 lambda 来更新显示的间隔。默认为 5s。
id (可选, ID): 手动指定用于代码生成的 ID。
tft_url (可选, string): 下载显示固件更新的 TFT 文件的 URL（Nextion OTA）。请参见 Nextion 上传。
tft_upload_http_timeout (可选, Time): TFT 上传传输的 HTTP 请求超时。适用于上传过程中每个单独的 HTTP 请求。范围：1-65535ms。默认为 4.5s。
tft_upload_http_retries (可选, int): TFT 上传期间瞬态 HTTP 失败的重试次数。在 Arduino 上，这适用于初始连接请求。在 ESP-IDF 上，这适用于分块读取操作。范围：1-255。默认为 5。
tft_upload_watchdog_timeout (可选, Time): 临时调整系统看门狗超时在 TFT 传输过程中。原始超时在传输完成时（无论成功与否）自动恢复。在慢速连接或传输大型 TFT 文件时可能有用。除非你遇到由于 TFT 上传期间看门狗超时导致的设备重启，否则不要设置此项；否则可能阻止设备因真正的问题而重启。仅在 ESP32 上可用。
touch_sleep_timeout (可选, int): 设置内部无触摸睡眠计时器，单位为秒。范围：0（禁用）或 3-65535 秒（最大：约 18 小时）。值 1-2 自动校正为 3。设置后，Nextion 将在指定的无触摸活动期间后自动进入睡眠模式。此设置在设备重启或复位之前持续有效。注意：显示只能通过重启或通过配置 auto_wake_on_touch: true 唤醒。
start_up_page (可选, int): 设置 ESPHome 连接到 Nextion 时要显示的页面。（Nextion 默认在启动时显示第 0 页）。
wake_up_page (可选, int): 设置唤醒后要显示的页面
exit_reparse_on_start (可选, boolean): 在显示设置前请求 Nextion 退出活动重新解析模式。默认为 false。
on_setup (可选, Action): ESPHome 连接到 Nextion 后要执行的操作。请参见 Nextion 自动化。
on_sleep (可选, Action): Nextion 进入睡眠时要执行的操作。请参见 Nextion 自动化。
on_wake (可选, Action): Nextion 唤醒时要执行的操作。请参见 Nextion 自动化。
on_page (可选, Action): 页面更改后要执行的操作。请参见 Nextion 自动化。
on_touch (可选, Action): 触摸事件（按下或释放）后要执行的操作。请参见 Nextion 自动化。
auto_wake_on_touch (可选, boolean): 如果设置为 true，Nextion 将配置为触摸时从睡眠中唤醒。
max_queue_age (可选, Time): 排队命令在自动移除前的最大年龄（毫秒）。这有助于防止延迟后执行过时的命令。设置为 0 以禁用基于年龄的移除（命令仅受队列大小限制）。注意： 非常低的值（例如 <50ms）可能导致命令因 ESPHome 的循环计时（约 16ms）而在传输前被丢弃。启用时推荐的最低值为 100ms。范围：0-65535。默认为 8000（8 秒）。
startup_override_ms (可选, Time): 如果显示尚未响应对接握手，等待的毫秒数后强制将显示标记为就绪。设置为 0 以禁用覆盖并无限期等待握手。这对于启动序列较慢的显示或强制执行严格的握手要求很有用。范围：0-65535。默认为 8000（8 秒）。
skip_connection_handshake (可选, boolean): 设置是否跳过初始显示连接握手过程。设置为 true 时，连接将在不执行握手的情况下建立。这在使用 Nextion 模拟器时可能有用。默认为 false。
on_buffer_overflow (可选, Action): 当 Nextion 报告缓冲区溢出时要执行的操作。请参见 Nextion 自动化。
command_spacing (可选, Time): 设置发送到 Nextion 显示的命令之间的最小时间。更高的值有助于防止缓冲区溢出，但会导致界面更新变慢。范围为 0-255ms。默认为 0ms（禁用）。
max_commands_per_loop (可选, integer): 限制每个循环周期处理的命令数量。这有助于防止大量命令排队时堆栈溢出。较低的值（例如 20 ）可能有助于在受限环境中提高稳定性。
max_queue_size (可选, integer): 设置可以一次排队的最大命令数量。达到限制时，新命令将被丢弃并记录警告。这有助于防止内存溢出或引导时间崩溃，在发出大量命令的复杂设置中快速连续发生时。如果不设置，队列大小无限。

渲染 Lambda

Nextion 显示具有直接内置于显示中的专用处理器来执行所有渲染。ESPHome 简单地向显示发送指令，告诉它如何渲染某物和/或什么要渲染。

首先，你需要使用 Nextion Editor 创建一个”TFT”显示文件并 “安装”到显示上，通常通过 SD 卡，你将”TFT”文件复制到 SD 卡然后插入显示进行安装/更新。然后，在渲染 lambda 中，你可以使用各种 API 调用来填充显示数据：

display:
  - platform: nextion
    # ...
    lambda: |-
      // 设置组件的"值" - 值始终是整数
      // 例如，仪表使用 0 到 100 的整数表示其状态
      it.set_component_value("gauge", 50);

      // 设置组件的文本
      it.set_component_text("textview", "Hello World!");

      // 以格式化方式设置组件的文本
      it.set_component_text_printf("textview", "The uptime is: %.1f", id(uptime_sensor).state);

NOTE

虽然你可以使用渲染 lambda，但大多数（如果不是全部）对 Nextion 的更新都可以由单独的 Nextion 组件/平台处理。参见下文

请参见格式化文本了解 printf 格式化规则的介绍，以及显示时间了解 strftime 时间格式化的介绍。

使用 Lambda

有几种方法可用于 lambda 中；这些允许超越简单显示更新的更高级功能。这里涵盖的方法太多了，更多详细信息请参见 API 参考：nextion.h。下面列出了一些常用方法：

upload_tft ：开始将新 TFT 文件上传到 Nextion 的过程；请参见下面的上传 TFT 文件。

update_all_components() ：所有组件将发布它们的状态。

    id(nextion1).update_all_components();

update_components_by_prefix(std::string page) ：这将发送任何component_name 匹配前缀的当前状态。像背景颜色这样的某些设置需要在页面更改时重新发送；这是一个很好的挂钩点。

    id(nextion1).update_components_by_prefix("page0.");

设置各种传感器状态（请参见下面的队列类型）：
- set_nextion_sensor_state(NextionQueueType queue_type, std::string name, float state);
- set_nextion_sensor_state(int queue_type, std::string name, float state);
- set_nextion_text_state(std::string name, std::string state);

NOTE

下面的示例演示如何定义用户 API，以便 Home Assistant 通过代码向 Nextion 发送更新。

# 启用 Home Assistant API
api:
  actions:
    - action: set_nextion_sensor
      variables:
        nextion_type: int
        name: string
        state: float
      then:
        - lambda: |-
            id(nextion1).set_nextion_sensor_state(nextion_type,name,state);
    - action: set_nextion_text
      variables:
        name: string
        state: string
      then:
        - lambda: |-
            id(nextion1).set_nextion_text_state(name,state);

队列类型

类型	值
`SENSOR`	`0`
`BINARY_SENSOR`	`1`
`SWITCH`	`2`
`TEXT_SENSOR`	`3`
`WAVEFORM_SENSOR`	`4`
`NO_RESULT`	`5`

Nextion 自动化

触发器

有多种触发器可用于你的 Nextion 显示。

`on_setup`

此自动化将在与 Nextion 显示建立连接时触发。这发生在启动之后，可能需要一些时间（几百毫秒）。它可用于启动完成后更改某些显示元素。例如：

wifi:
  ap:  # 创建设备名称和 MAC 地址的 AP，无密码

captive_portal:

display:
  - platform: nextion
    id: disp
    on_setup:
      then:
        - lambda: |-
            // 检查是否配置了 WiFi 热点
            if (wifi::global_wifi_component->has_sta()) {
              // 显示主页面
              id(disp).goto_page("main_page");
            } else {
              // 显示 WiFi 接入点二维码以获取捕获门户，参见 https://qifi.org/
              id(disp).goto_page("wifi_qr_page");
            }

`on_sleep` / `on_wake`

这些自动化将在睡眠或唤醒（分别）时触发。Nextion 在睡眠模式下不接收命令或更新；这些触发器可用于处理这种情况。例如，你可以使用它们来强制更新，在唤醒时刷新显示的内容。

`on_page`

此自动化在显示上更改页面时触发。这包括 ESPHome 发起的和 Nextion 发起的页面更改。ESPHome 通过调用 goto_page("page_name") 或 goto_page(page_id) 函数发起页面更改。Nextion 本身也可以作为对用户活动的反应（触摸某些显示 UI 元素）或使用计时器更改页面。无论哪种情况，此自动化都可以用于更新新显示页面的屏幕控件。

如果你完全拥有自己的 Nextion HMI 设计，并遵循在 Nextion Editor 中为 UI 组件设置 vscope 为”global”的最佳实践，你可能永远不需要这个触发器。然而，如果不是这种情况，且某些/所有 UI 组件的 vscope 设置为”local”，on_page 将是你的补救方法 —— 它允许你初始化相关组件的更新。

在更新组件之前，你需要知道 Nextion 正在显示哪个页面。x 参数将包含一个指示当前页面 ID 的整数。

给定页面 ID，可以更新适当的组件。有两种可能的策略：

为每个 UI 字段使用 Nextion 传感器，并使用其中一个更新函数。
手动为每个字段设置组件文本或值：

    on_page:
      then:
        - lambda: |-
            switch (x) {
              case 0x02: // wifi_qr_page
                // 在此处手动触发页面 0x02 上的控件更新
                id(disp).set_component_text_printf("qr_wifi", "WIFI:T:nopass;S:%s;P:;;", wifi::global_wifi_component->get_ap().get_ssid().c_str());
                break;
            }

`on_touch`

此自动化在 Nextion 显示上的组件被按下或释放时触发。

以下参数将可用：

page_id ：包含发生触摸的页面 ID（整数）。
component_id ：包含被触摸组件的 ID（整数）。你必须为 HMI 配置中的 UI 元素启用”发送组件 ID”的 Nextion Editor。
touch_event ：“按下”事件时为 true，“释放”事件时为 false。

on_touch:
  then:
    - lambda: |-
        ESP_LOGD("nextion.on_touch", "Nextion touch event detected!");
        ESP_LOGD("nextion.on_touch", "Page ID: %i", page_id);
        ESP_LOGD("nextion.on_touch", "Component ID: %i", component_id);
        ESP_LOGD("nextion.on_touch", "Event type: %s", touch_event ? "Press" : "Release");

`on_buffer_overflow`

此自动化在 Nextion 显示报告串行缓冲区溢出时触发。发生这种情况时， Nextion 的缓冲区将继续接收新指令，但所有先前的指令丢失，Nextion 队列可能不同步。

此自动化将允许你优雅地处理这种情况；例如，你可以重复某些命令/更新到 Nextion 或重启系统。

on_buffer_overflow:
  then:
    - lambda: |-
        ESP_LOGW("nextion.on_buffer_overflow", "Nextion reported a buffer overflow event!");

操作

`display.nextion.set_brightness` 操作

你可以使用此操作来设置 Nextion 背光的亮度。

on_...:
  then:
    - display.nextion.set_brightness: 50%

或者，如果你有多个连接的 Nextion 显示，你可能需要使用长格式：

on_...:
  then:
    - display.nextion.set_brightness:
        id: nextion1
        brightness: 50%

上传 TFT 文件

这将使用为 tft_url 指定的文件更新（“OTA”）Nextion。

完成后，ESPHome 和 Nextion 都将重启。ESPHome 在上传过程中将无法响应，并且不会进行日志记录或其他自动化。此过程使用与 Nextion Editor 相同的协议，并且只传输 TFT 文件的必需部分。

WARNING

使用软件 UART 已知会导致不可预测/不一致的行为，并可能导致更新过程失败。

如果你在使用软件 UART 时遇到更新过程问题（例如在 ESP8266 上），你应该切换到 ESP32 或受支持的变体，它有更多的可用硬件 UART。

你可以使用 Home Assistant 本身或任何其他 Web 服务器来托管 TFT 文件。使用 HTTPS（通常推荐）时，你可能注意到上传速度降低，因为加密消耗了微控制器上的更多资源。

可以在上传期间通过 tft_upload_http_timeout、tft_upload_http_retries 和 tft_upload_watchdog_timeout 配置选项来自定义 HTTP 超时、重试次数和看门狗行为。这在慢速或不可靠的网络连接上可能有帮助。

# 带 TFT 上传参数的示例配置
display:
  - platform: nextion
    id: nextion1
    uart_id: my_uart
    tft_url: "http://192.168.1.100:8080/display.tft"
    tft_upload_http_timeout: 20s
    tft_upload_http_retries: 10
    tft_upload_watchdog_timeout: 30s  # 仅限 ESP32

我们建议使用模板来触发此过程。例如：

button:
  - platform: template
    id: update_nextion_button
    name: Update Nextion
    entity_category: diagnostic
    on_press:
      then:
        - lambda: 'id(nextion1)->upload_tft();'

Home Assistant

要从 Home Assistant 托管 TFT 文件，请在你的 config 目录中创建一个 www 目录（如果还不存在）。如果需要，你也可以为 TFT 文件创建子目录。

例如，如果文件位于你的配置目录 www/tft/default.tft 中，访问它的 URL 将为 http(s)://your_home_assistant_url:port/local/tft/default.tft

组件

此库支持几种不同的组件，允许 Home Assistant、ESPHome 和 Nextion 之间的通信。

NOTE

如果 Nextion 处于睡眠状态或如果组件被设置为隐藏，即使发送了更新，它也不会更新其组件。为了解决这个问题，在 Nextion 唤醒后，所有组件将向 Nextion 发送它们的状态。

除了配置了 page_id /component_id 选项的 Nextion 之外，下面的示例说明了：

轮询 Nextion 以获取更新
从 Nextion 发送到 ESPHome 的动态更新

  sensor:
    - platform: nextion
      nextion_id: nextion1
      name: "n0"
      component_name: n0
    - platform: nextion
      id: current_page
      name: "current_page"
      variable_name: dp
      update_interval: 1s

注意第一个需要在 Nextion 显示的 HMI 代码/配置中包含自定义协议。请参见单独的组件（链接如下）以获取更多详细信息。
