ST7701S 显示驱动

型号

此显示驱动支持具有 16 位并行接口的显示，通常称为”RGB”。目前支持 ST7701S 芯片。

WARNING

由于 ST7701S 现已由 Mipi Rgb 支持，此组件已被取代。此组件将在未来的版本中被移除。

此驱动已与以下显示进行了测试：

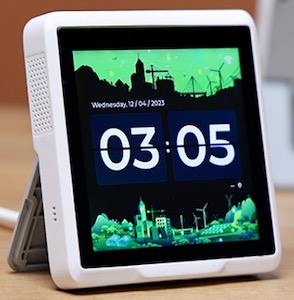

Seeed Sensecap Indicator
Makerfabs 4” 显示

用法

此组件需要 ESP32（通常是 ESP32-S3，因为需要大量的 GPIO 引脚）并使用 ESP-IDF。由于显示缓冲区的大小，PSRAM 是必需的。

# 示例最小配置条目
display:
  - platform: st7701s
    dimensions:
      width: 480
      height: 480
    cs_pin: GPIOXX
    reset_pin: GPIOXX
    de_pin: GPIOXX
    hsync_pin: GPIOXX
    vsync_pin: GPIOXX
    pclk_pin: GPIOXX
    # 将 XX 替换为正确的引脚号

    data_pins:
      red:
        - XX        #r1
        - XX        #r2
        - XX        #r3
        - XX        #r4
        - XX        #r5
      green:
        - XX        #g0
        - XX        #g1
        - XX        #g2
        - XX        #g3
        - XX        #g4
        - XX        #g5
      blue:
        - XX        #b1
        - XX        #b2
        - XX        #b3
        - XX        #b4
        - XX        #b5

配置变量

init_sequence (可选, 字节数组列表): 指定显示的初始化序列
data_pins (必需): 用于数据总线的引脚列表。分为 3 组。
- red (必需, Pin Schema): 红色数据位的恰好 5 个引脚编号，按从最低到最高有效位排列。
- green (必需, Pin Schema): 绿色数据位的恰好 6 个引脚编号，按从最低到最高有效位排列。
- blue (必需, Pin Schema): 蓝色数据位的恰好 5 个引脚编号，按从最低到最高有效位排列。
de_pin (必需, Pin Schema): DE 引脚。
dc_pin (可选, Pin Schema): DC 引脚。
pclk_pin (必需, Pin Schema): PCLK 引脚。
hsync_pin (必需, Pin Schema): 水平同步引脚。
vsync_pin (必需, Pin Schema): 垂直同步引脚。
reset_pin (可选, Pin Schema): RESET 引脚。
hsync_pulse_width (可选, int): 水平同步脉冲宽度。
hsync_front_porch (可选, int): 水平前廊长度。
hsync_back_porch (可选, int): 水平后廊长度。
vsync_pulse_width (可选, int): 垂直同步脉冲宽度。
vsync_front_porch (可选, int): 垂直前廊长度。
vsync_back_porch (可选, int): 垂直后廊长度。
pclk_frequency (可选): 设置像素时钟速度。默认为 8MHz。
pclk_inverted (可选, bool): 如果 pclk 是负触发（默认为 True）
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。
auto_clear_enabled (可选, boolean): 显示是否在每次更新前清除。默认为 true 如果配置了 lambda 或页面，否则为 false。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
id (可选, ID): 手动指定用于代码生成的 ID。
color_order (可选): 应为 bgr（默认）或 rgb 之一。
dimensions (必需): 屏幕尺寸，可以 width x height（例如 320x240 ）或分别用配置键指定。
- height (必需, int): 以像素指定显示的高度。
- width (必需, int): 指定显示的宽度。
- offset_width (可选, int): 指定显示的 x 方向偏移量，通常用于 LCD 小于驱动芯片最大支持尺寸时。默认为 0
- offset_height (可选, int): 指定显示的 y 方向偏移量。默认为 0。
data_rate (可选): 设置显示 SPI 接口的数据速率。可选值为 80MHz、40MHz、20MHz、10MHz、5MHz、2MHz、1MHz（默认）、200kHz、75kHz 或 1kHz。
spi_mode (可选): 设置显示 SPI 接口的模式。默认为 MODE0，但一些显示需要 MODE3。
invert_colors (可选): 通过此布尔选项可以反转显示颜色。注意某些显示此选项自动设置为 true 且无法更改。
rotation (可选): 在软件中旋转显示。可选值为 0°、90°、180° 或 270°。此选项不能与 transform 一起使用。
transform (可选): 使用硬件转换显示。所有默认值均为 false。此选项不能与 rotation 一起使用。
- mirror_x (可选, boolean): 如果为 true，则镜像 x 轴。
- mirror_y (可选, boolean): 如果为 true，则镜像 y 轴。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。

注意： 要在硬件中将显示旋转 180 度，将 mirror_x 和 mirror_y 都设置为 true。st7701s 不支持硬件旋转 90 或 270 度。

水平和垂直的 pulse_width、front_porch 和 back_porch 值是可选的，但可能需要针对特定显示进行更改。请参考制造商的示例代码以获取合适的值。这些指定了显示的时间要求。

init_sequence 需要一个元素列表，其中一个可以是选择预置初始化序列的单个整数（默认且目前唯一的序列是 1），其余必须是字节数组，提供附加的初始化命令，每个命令由一个命令字节后跟零个或多个数据字节组成。

可以使用 delay <N>ms 指定延迟。

这些将在初始化期间通过 SPI 收集并发送到显示。

配置示例

Seeed Sensecap Indicator

display:
  - platform: st7701s
    update_interval: never
    spi_mode: MODE3
    color_order: RGB
    dimensions:
      width: 480
      height: 480
    invert_colors: true
    transform:
      mirror_x: true
      mirror_y: true
    cs_pin:
      pca9554: p_c_a
      number: 4
    reset_pin:
      pca9554: p_c_a
      number: 5
    de_pin: 18
    hsync_pin: 16
    vsync_pin: 17
    pclk_pin: 21
    init_sequence:
      - 1 # 选择预置初始化序列 1
      - delay 5ms
      - [ 0xE0, 0x1F ]  # 设置阳光可读增强
    data_pins:
      red:
        - 4         #r1
        - 3         #r2
        - 2         #r3
        - 1         #r4
        - 0         #r5
      green:
        - 10        #g0
        - 9         #g1
        - 8         #g2
        - 7         #g3
        - 6         #g4
        - 5         #g5
      blue:
        - 15        #b1
        - 14        #b2
        - 13        #b3
        - 12        #b4
        - 11        #b5
    lambda: |-
      it.fill(COLOR_BLACK);
      it.print(0, 0, id(my_font), id(my_red), TextAlign::TOP_LEFT, "Hello World!");
