INA2xx 系列数字功率监控器

支持的设备

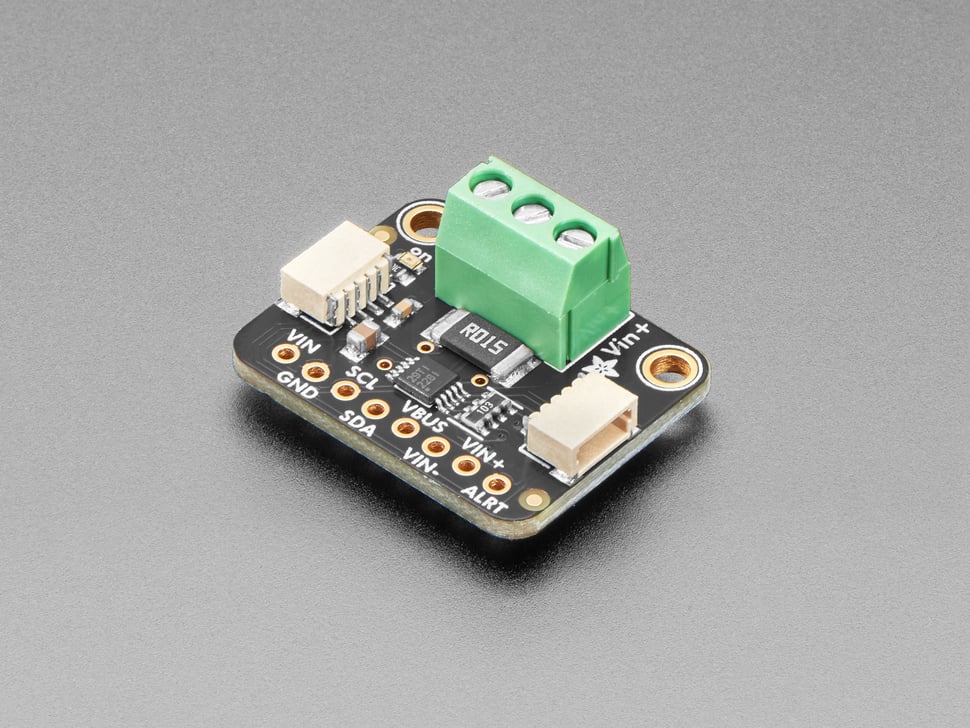

ina2xx 传感器平台允许您在 ESPHome 中使用德州仪器（Texas Instruments）的电流和功率传感器系列。需要在您的配置中设置合适的接口（I²C 总线或 SPI 总线）才能使此传感器工作。

产品	协议	说明
INA228	I²C 8	5-V、20 位、超高精度功率/能量/电荷监控器
INA229	SPI 8	5-V、20 位、超高精度功率/能量/电荷监控器
INA238	I²C 8	5-V、16 位、高精度功率监控器
INA239	SPI 8	5-V、16 位、高精度功率监控器
INA237	I²C 8	5-V、16 位、精密功率监控器

所有设备均可测量在分流器上 ±163.84 mV 或 ±40.96 mV 的可选满量程差分输入，共模电压支持范围为 –0.3 V 至 +85 V。

INA228 和 INA229 是该系列中最全面的设备，具有以下附加功能：20 位 ADC 分辨率、能量和电荷累积，以及利用温度测量来补偿分流电阻温度偏差的能力。

通过 I²C

使用 ina2xx_i2c 组件通过 I²C 总线连接 INA228、INA237 或 INA238 设备。

# Example configuration entry for I²C
sensor:
  - platform: ina2xx_i2c
    id: my_charge_sensor
    model: INA228
    address: 0x40
    shunt_resistance: 0.010 ohm
    max_current: 10 A
    adc_range: 0
    update_interval: 60s
    current: "INA228 Current"
    bus_voltage: "INA228 Bus Voltage"
    charge: "INA228 Charge"

配置变量

model（必选，string): INA2xx 传感器的型号。可选值为 INA228、INA237、INA238。
address (可选，int): 手动指定传感器的 I²C 地址。默认为 0x40。
shunt_resistance（必选，float): 用于电流计算的分流电阻值。无默认值。
max_current（必选，float): 您预期的最大电流。组件将使用它来校准传感器。无默认值。
adc_range (可选，0 或 1 ): 选择分流电阻两端的差分输入范围。 0 表示 ±163.84 mV，1 表示 ±40.96 mV 范围。默认为 0。
adc_time (可选，Time): 执行单次 ADC 转换的微秒时间。默认为 4120 us。有效值为 50 us、84 us、150 us、280 us、540 us、 1052 us、2074 us、4120 us。

不针对所有 ADC 测量使用同一时间，可以分别配置分流电压、总线电压和温度测量的转换时间。选项与 adc_time 相同。
- bus_voltage (可选，Time): 总线电压测量的转换时间。
- shunt_voltage (可选，Time): 分流电压测量的转换时间。
- temperature (可选，Time): 温度测量的转换时间。
adc_averaging (可选，integer): 选择 ADC 采样平均次数。默认为 128。有效值为 1、4、16、64、128、256、512、1024。
temperature_coefficient (可选，0 到 16383 的整数 ): 用于温度补偿校正的分流电阻温度系数（ppm/°C）。仅适用于 INA228 和 INA229 设备。值为零表示不进行补偿。默认为 0。
update_interval (可选，Time): 检查传感器的间隔。默认为 60s。
reset_on_boot (可选，boolean): 是否在组件初始化时重置设备配置（包括计数器）。默认为 true；设为 false 可在 ESPHome 重置时保留计数器。
来自 Sensor 和 I²C 设备的其他所有选项。

通过 SPI

使用 ina2xx_spi 组件通过 SPI 总线连接 INA229 或 INA239 设备。

# Example configuration entry for SPI
sensor:
  - platform: ina2xx_spi
    cs_pin: GPIOXX
    model: INA239
    shunt_resistance: 0.001130 ohm
    max_current: 40 A
    adc_range: 0
    temperature_coefficient: 50
    current: "INA239 Current"
    power: "INA239 Power"

配置变量

model（必选，string): INA2xx 传感器的型号。可选值为 INA229、INA239。
cs_pin（必选，Pin Schema): 片选（CS）引脚。
shunt_resistance（必选，float): 用于电流计算的分流电阻值。无默认值。
max_current（必选，float): 您预期的最大电流。组件将使用它来校准传感器。无默认值。
adc_range (可选，0 或 1 ): 选择分流电阻两端的差分输入范围。 0 表示 ±163.84 mV，1 表示 ±40.96 mV 范围。默认为 0。
adc_time (可选，Time): 执行单次 ADC 转换的微秒时间。默认为 4120 us。有效值为 50 us、84 us、150 us、280 us、540 us、 1052 us、2074 us、4120 us。

不针对所有 ADC 测量使用同一时间，可以分别配置分流电压、总线电压和温度测量的转换时间。选项与 adc_time 相同。
- bus_voltage (可选，Time): 总线电压测量的转换时间。
- shunt_voltage (可选，Time): 分流电压测量的转换时间。
- temperature (可选，Time): 温度测量的转换时间。
adc_averaging (可选，integer): 选择 ADC 采样平均次数。默认为 128。有效值为 1、4、16、64、128、256、512、1024。
temperature_coefficient (可选，0 到 16383 的整数 ): 用于温度补偿校正的分流电阻温度系数（ppm/°C）。仅适用于 INA228 和 INA229 设备。值为零表示不进行补偿。默认为 0。
update_interval (可选，Time): 检查传感器的间隔。默认为 60s。
reset_on_boot (可选，boolean): 是否在组件初始化时重置设备配置（包括计数器）。默认为 true；设为 false 可在 ESPHome 重置时保留计数器。
来自 Sensor 和 SPI 设备的其他所有选项。

传感器

此组件提供九个传感器。您可以配置全部或其中任意子集。每个配置的传感器会在每次 update_interval 时单独报告。每个配置的传感器均需设置 name 选项；同时也支持来自 Sensor 的其他所有选项。传感器可使用简写表示法，如下所示： current: "Current"。

current (可选): 计算出的电流输出，A
power (可选): 计算出的功率输出，始终为正，W
shunt_voltage (可选): 分流器两端的差分电压，mV
bus_voltage (可选): 总线电压输出，V
temperature (可选): 内部芯片温度测量值，°C
energy (可选): 计算出的能量输出，Wh（仅限 INA228/229）
energy_joules (可选): 计算出的能量输出，焦耳（仅限 INA228/229）
charge (可选): 计算出的电荷输出，Ah（仅限 INA228/229）
charge_coulombs (可选): 计算出的电荷输出，库仑（仅限 INA228/229）

Lambda 调用

此组件暴露了一个用于重置 INA228/INA229 能量和电荷累加器的函数。

reset_energy_counters()

    // Within lambda, reset counters.
    id(my_charge_sensor).reset_energy_counters();

要简化该函数的使用，可以使用以下示例添加一个重置计数器的按钮。

    button:
      - platform: template
        name: "Reset counters"
        on_press:
          - lambda: "id(my_change_sensor).reset_energy_counters();"
