AS5600 12 位磁性位置传感器

组件/中心

as5600 传感器平台允许您通过 ESPHome 使用 AS5600（数据手册, AMS）或 AS5600L（数据手册, AMS）12 位磁性位置传感器。单独传感器将使用 AS5600 传感器平台 添加。要使用此中心，请先设置 I²C 总线 并将传感器连接到指定的引脚。

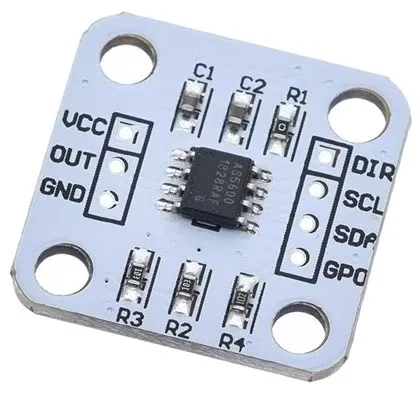

AS5600 12 位磁性位置传感器。

as5600:
  dir_pin: GPIOXX
  start_position: 0deg
  range: 180deg

配置变量

• dir_pin (可选, int): 连接到 AS5600 方向引脚的引脚。 有关更多信息，请参阅 方向。

• direction (可选, string): 磁铁应旋转以增加值的方向。 与 dir_pin 配合使用。

  • clockwise（默认）
  • counterclockwise

• start_position (可选, int): 应视为起始位置（即 0）的原始位置。 请参阅 位置/范围。

• end_position (可选, int): 应视为允许旋转范围末端（例如 180deg）的原始位置。 与 range 互斥。请参阅 位置/范围。

• range (可选, int): 从 start_position 开始的允许旋转范围。与 end_position 互斥。请参阅 位置/范围。

• hysteresis (可选, string): 请参阅数据手册。

  • none（默认）
  • lsb1
  • lsb2
  • lsb3

• power_mode (可选, string): 传感器运行的功耗模式。注意：当启用 watchdog 时， 如果位置没有太多变化，它会将设备切换到 low3。

  • nominal（默认）
  • low1
  • low2
  • low3

• watchdog (可选, boolean): 是否启用将芯片置于 低功耗模式 3 的看门狗。请参阅数据手册获取更多信息。 默认为 off。

• slow_filter (可选, string): 请参阅数据手册。

  • 16x（默认）
  • 8x
  • 4x
  • 2x

• fast_filter (可选, string): 请参阅数据手册。

  • none（默认）
  • lsb6
  • lsb7
  • lsb9
  • lsb18
  • lsb21
  • lsb24
  • lsb10

• address (可选, int): 传感器的 i²c 地址。 请参阅 I²C 地址 获取更多信息。

• id (可选, ID): 手动指定此 AS5600 中心的 ID。

• 来自 I²C 总线 中描述的 I²C 设备的所有其他选项。

方向

AS5600 有一个 direction 引脚，用于控制哪个旋转方向会使位置值增加。 此引脚应拉低以顺时针旋转，拉高以逆时针旋转。如果悬空，很可能会 遇到异常行为。

如果您希望 ESP 控制器将该引脚拉高或拉低，可以配置 dir_pin 并可选地配置 direction 选项，使 ESP 控制器将该引脚拉高或拉低。

位置/范围

位置和范围可以配置为以下之一：

• -4095 到 4095 之间的值
• -360deg 到 360deg 之间的角度
• -100% 到 100% 之间的百分比

NOTE

负位置值将归一化为相应的正位置（例如，-90deg 将转换为 270deg）。

AS5600 报告 2 个位置值。两种类型位置值的值始终是 0 到 4095 之间的整数。

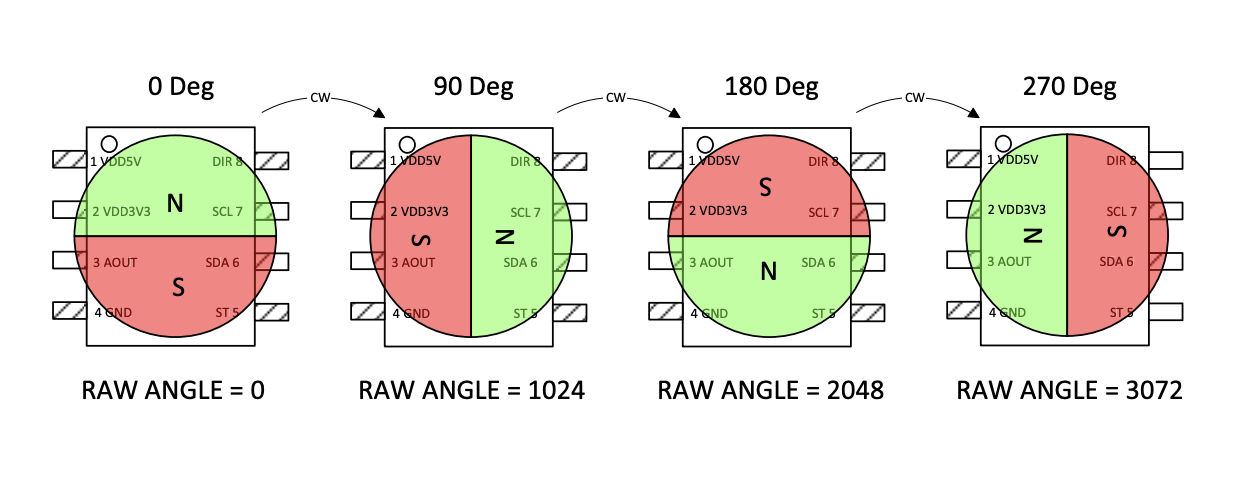

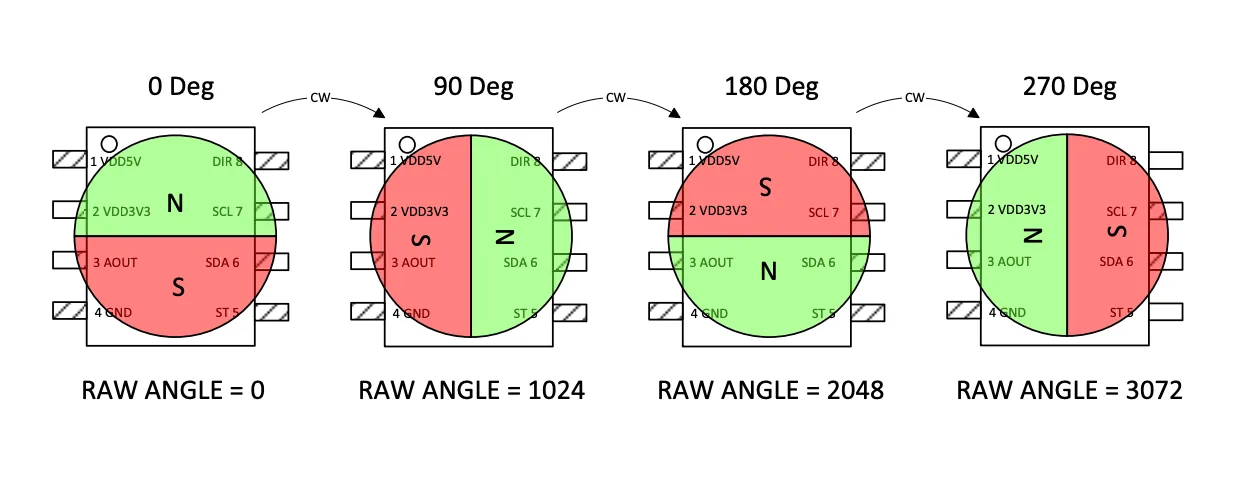

“原始”位置值未经过滤、缩放等处理。因此，0 始终表示磁铁北极位于芯片顶部， 2048 始终表示磁铁北极位于芯片底部，以此类推。

常规/缩放位置根据传感器配置（例如 start_position、end_position、range 等）进行过滤和缩放。 例如，假设我们有以下组件配置：

as5600:
  start_position: 90deg
  range: 180deg
  direction: clockwise
  dir_pin: GPIOXX

• 如果磁铁北极位于芯片右侧（即 1024 / 90deg 原始位置），缩放位置将报告值 0。
• 如果磁铁北极位于芯片底部（即 2048 / 180deg 原始位置），缩放位置将报告值 2048。
• 如果磁铁北极位于芯片左侧（即 3096 / 270deg 原始位置），缩放位置将报告值 4095。
• 如果磁铁北极位于芯片顶部（即 0 / 0deg 原始位置），缩放位置将超出范围（这也有 其自身的注意事项，将在下文讨论）。

NOTE

您可以指定一个小于 start_position 的 end_position。这样做时，允许范围将从 start_position 开始，一直延续到最高位置值（即 4095），然后从 0 继续，直到达到 end_position。

WARNING

数据手册指出，可以配置的最小角度（起始和结束位置，或起始和范围）为 18 度。 配置低于此值的内容可能会产生意外结果。

I²C 地址

AS5600 的地址不可配置，必须为 0x36。但是，如果使用 AS5600L， 默认地址应为 0x40，且它是可配置的。

传感器

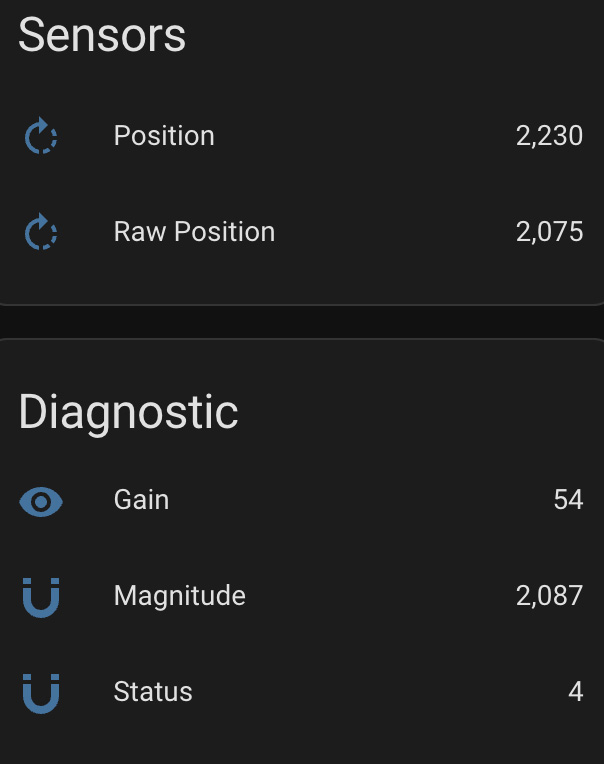

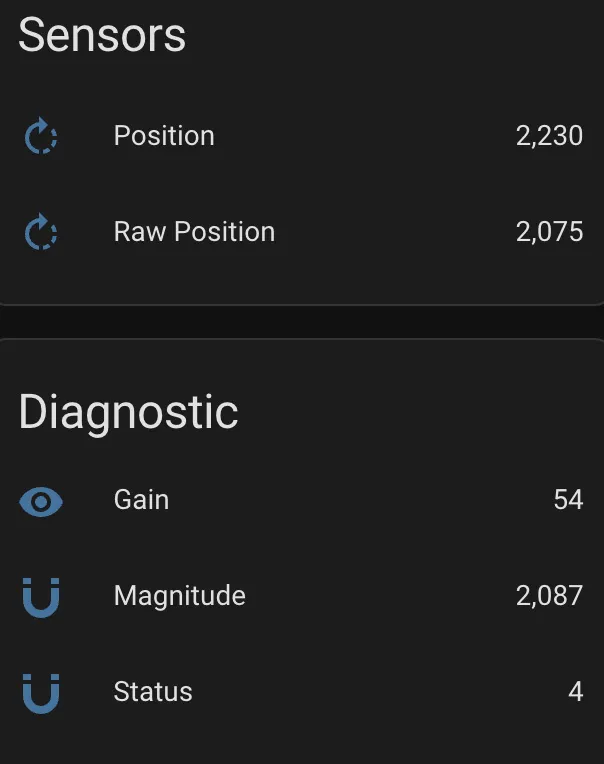

as5600 传感器允许您通过 ESPHome 发布来自 AS5600 的角度/位置测量值。 首先，为您的 AS5600 传感器设置一个 AS5600 中心，然后使用此 传感器平台创建单独传感器，将位置报告给 Home Assistant。

as5600:
  dir_pin: GPIOXX

sensor:
  - platform: as5600
    name: Position
    raw_position:
        name: Raw Position
    gain:
        name: Gain
    magnitude:
        name: Magnitude
    status:
        name: Status

配置变量

• out_of_range_mode (可选, string): 如何处理超出范围的值。仅适用于配置 为小于 360 度范围的情况。默认为 min_max。请参阅 超出范围模式。

• as5600_id (可选, ID): 手动指定 AS5600 中心 的 ID。

• update_interval (可选, Time): 检查 传感器的时间间隔。默认为 60s。

• raw_position (可选): 报告磁铁的原始（未缩放、未过滤）位置。

  • 来自 Sensor 的所有其他选项。

• gain (可选): 关于自动增益控制的信息。通常用于诊断目的。 数据手册说，在 5V 供电时该值将在 0-255 之间，在 3.3V 供电时将在 0-128 之间。 理想情况下，值应接近相应范围的中部。

  • 来自 Sensor 的所有其他选项。

• magnitude (可选): 关于检测到的幅值的信息。通常用于诊断目的。 数据手册中似乎没有定义预期的刻度，不过，AMS 提供了 用户指南 其中包含的图片显示它是一个 0 到 3000 之间的刻度。对于位置良好的磁铁，此值通常在 2100 附近。

  • 来自 Sensor 的所有其他选项。

• status (可选): 关于磁铁状态的信息。通常用于诊断目的。 请参阅 磁铁状态

  • 来自 Sensor 的所有其他选项。

• 来自 Sensor 的所有其他选项。

超出范围模式

• min_max（默认）
• nan

当使用小于 360deg 的范围时，会有一系列原始值被视为”超出范围”。默认情况下（min_max 模式），AS5600 将”超出范围”范围分成两半，在靠近 start_position 的一半报告 0，并在靠近 end_position / range 末端的一半报告 4095。或者，您可以设置为 nan 模式，在此模式下，当位置超出缩小范围时，传感器将发布 NAN（即”未知”）。

磁铁状态

磁铁状态应报告以下值之一：

• 2 表示未检测到磁铁。
• 4 表示检测到磁铁且读数良好。
• 5 表示检测到磁铁，但磁铁太强。如果磁铁太强，测量值可能会显得卡住。
• 6 表示检测到磁铁，但磁铁太弱。在此状态下仍可能进行测量。

转换位置

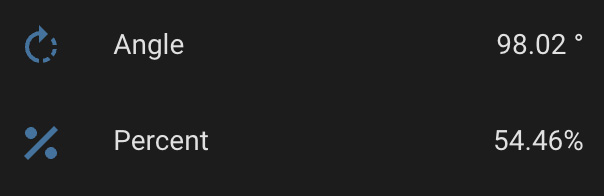

您可能希望将位置从原生的 0 到 4095 转换为角度，或者是允许范围的百分比。 以下是一些实现此目的的示例：

as5600:
  id: my_as5600
sensor:
  - platform: as5600
    update_interval: 1s
    name: Angle
    unit_of_measurement: '°'
    accuracy_decimals: 2
    icon: mdi:rotate-right
    filters:
      - delta: 1
      - lambda: 'return x * as5600::RAW_TO_DEGREES * id(my_as5600).get_range_scale();'

as5600:
  id: my_as5600
sensor:
  - platform: as5600
    update_interval: 1s
    name: Percent
    unit_of_measurement: '%'
    accuracy_decimals: 2
    icon: mdi:rotate-right
    filters:
      - delta: 1
      - lambda: 'return (x / as5600::POSITION_COUNT) * 100;'

参见

• I²C 总线
• 传感器过滤器
• API 参考：as5600.h
