PCF8574 I/O 扩展器

PCF8574 组件允许你在 ESPHome 中使用 PCF8574 或 PCF8575 I/O 扩展器（数据手册、 SparkFun）。它使用 I²C 总线进行通信。

配置完成后，你可以在项目中使用 8 个引脚（PCF8574）或 16 个引脚（PCF8575）中的任意一个作为引脚。在 ESPHome 中，它们模拟真实的内部 GPIO 引脚，因此可以与 ESPHome 的许多组件一起使用，如 GPIO 二进制传感器或 GPIO 开关。

任何接受 Pin Schema 的选项原则上都可以使用，但某些更复杂的、通过此 I/O 扩展器进行通信的组件将无法工作。

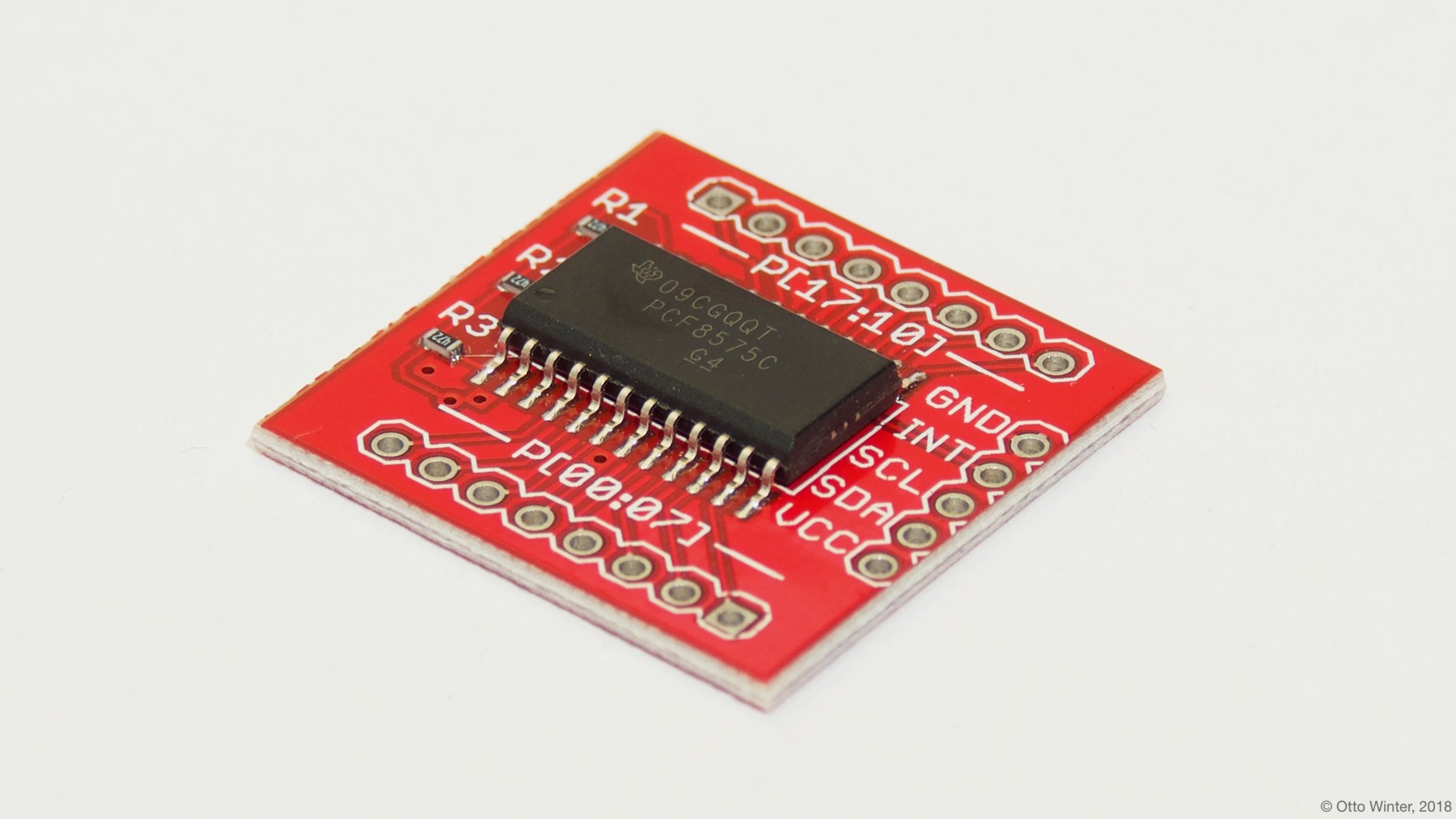

PCF8574 I/O 扩展器。

# 示例配置条目
pcf8574:
  - id: 'pcf8574_hub'
    address: 0x21
    pcf8575: false

# 单独的输出
switch:
  - platform: gpio
    name: "PCF8574 Pin #0"
    pin:
      pcf8574: pcf8574_hub
      # 使用引脚号 0
      number: 0
      # 为 INPUT 或 OUTPUT 之一
      mode:
        output: true
      inverted: false

配置变量

id (必选, ID): 用于此 PCF8574 组件的 id。
address (可选, int): 驱动器的 I²C 地址。默认为 0x21。
pcf8575 (可选, boolean): 是否为 16 引脚的 PCF8575。默认为 false。
interrupt_pin (可选, Pin Schema): 连接到 PCF8574/PCF8575 的 INT 输出的引脚。配置后，组件将变为中断驱动而非轮询——它只在引脚实际改变状态时才读取芯片，从而显著减少 I²C 总线流量和 CPU 占用。INT 引脚为低电平有效且为开漏，因此需要一个外部或内部上拉电阻。必须是内部 GPIO 引脚（不能是另一个扩展器的引脚）。

NOTE

如果你使用 PCF8575，引脚号为 0 到 15，而不是数据手册中所述的 0 到 7 和 10 到 17！

引脚配置变量

pcf8574 (必选, ID): 引脚的 PCF8574 组件的 id。
number (必选, int): 引脚号。
inverted (可选, boolean): 所有读取和写入的值是否应视为反转的。默认为 false。
mode (可选, string): 为此引脚设置的引脚模式。为 INPUT 或 OUTPUT 之一。
