PN532 NFC/RFID

组件/中心

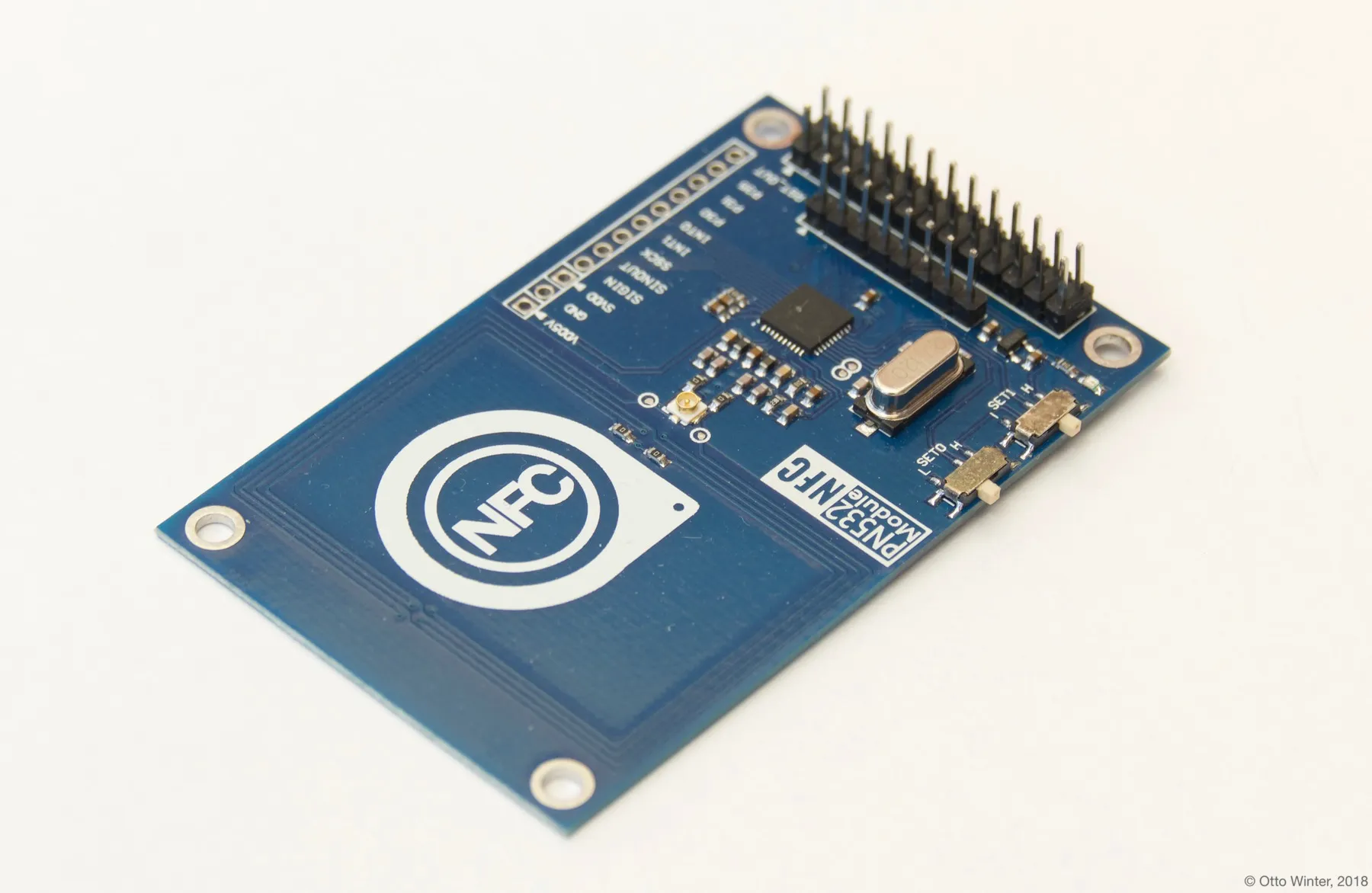

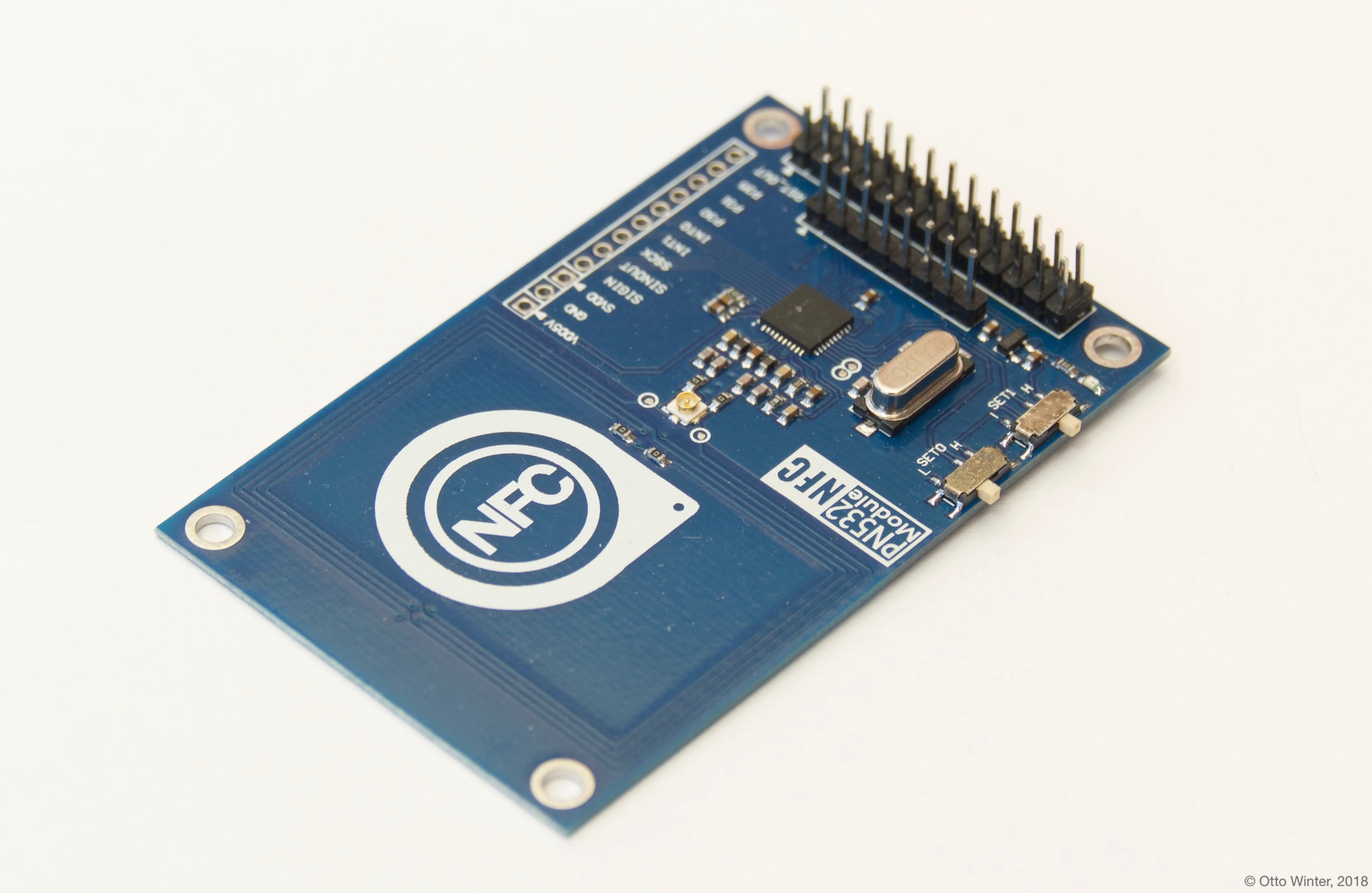

pn532 组件允许你在 ESPHome 中使用 PN532 NFC/RFID 控制器（数据手册、Adafruit）。该组件是一个全局中心，通过 SPI 或 I²C 与 PN532 建立连接，并输出其数据。使用 PN532 二进制传感器，然后可以创建单独的二进制传感器来追踪 PN532 当前是否检测到 NFC/RFID 标签。

有关如何为该组件设置单独的二进制传感器，请参见设置标签。

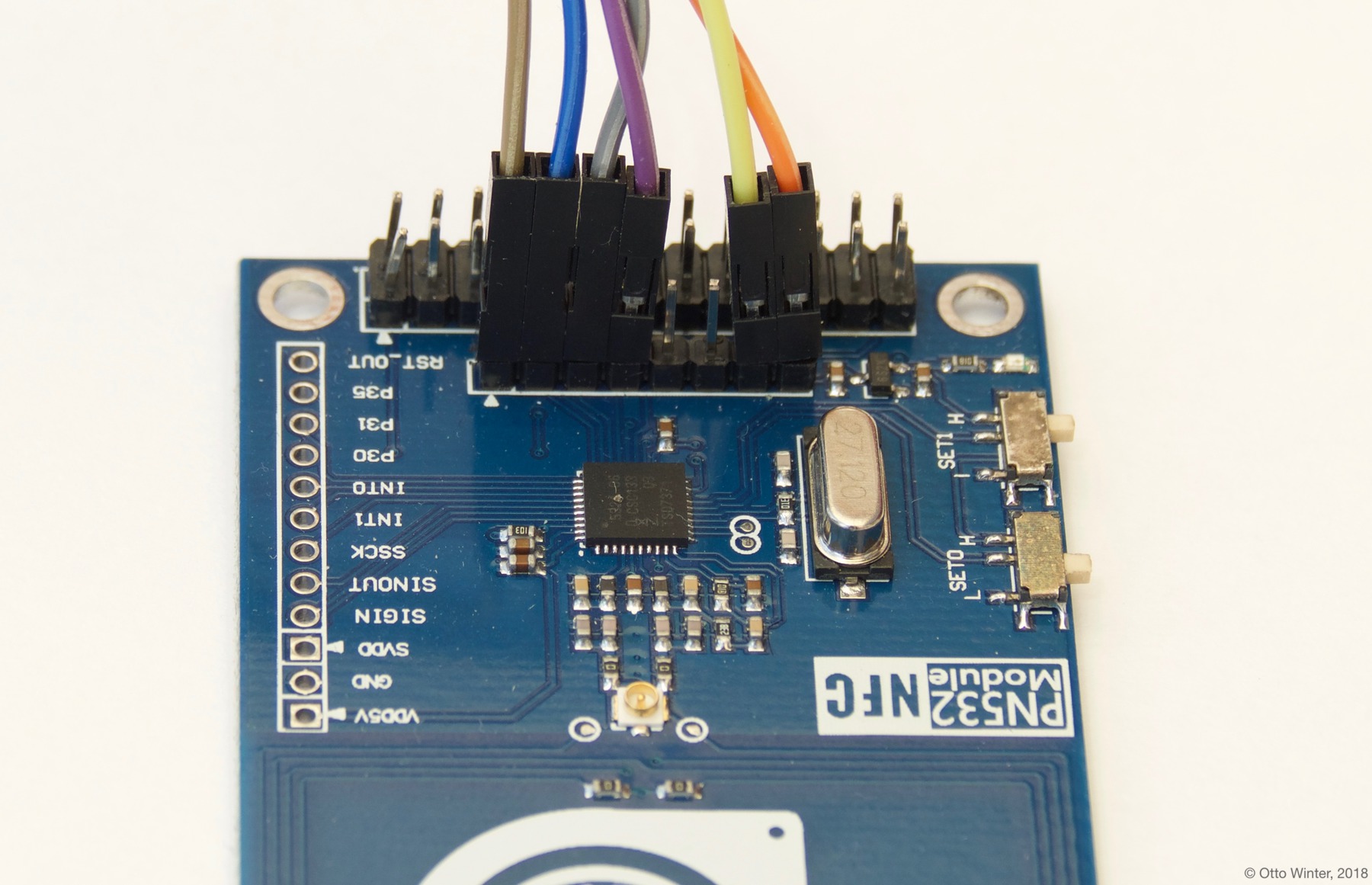

PN532 可以配置为使用 SPI 或 I²C 协议进行数据通信。你需要根据板上印制的表格切换模块上的拨码开关。 SPI 通常为开关 1 关闭、开关 2 开启，I²C 通常为开关 1 开启、开关 2 关闭。根据你选择的协议，需要配置 SPI 总线或 I²C 总线。

通过 SPI

pn532_spi 组件允许你在 ESPHome 中使用 PN532 NFC/RFID 控制器（数据手册、Adafruit）。该组件是一个全局中心，通过 SPI 与 PN532 建立连接，并输出其数据。使用 PN532 二进制传感器，然后可以创建单独的二进制传感器来追踪 PN532 当前是否检测到 NFC/RFID 标签。

pn532_spi:
  cs_pin: D3
  update_interval: 1s

binary_sensor:
  - platform: pn532
    uid: 74-10-37-94
    name: "PN532 NFC Tag"

配置变量

cs_pin（必选，Pin Schema）：芯片选择线在 ESP 上连接的引脚。
update_interval（可选，Time）：PN532 上每次扫描的持续时间。它影响个别二进制传感器被发现时保持活动状态的持续时间。如果在此时间窗口内未找到设备，它将被标记为不存在。默认为 1 秒。
on_tag（可选，Automation）：读取标签时要执行的自动化。参见 pn532-on_tag。
on_tag_removed（可选，Automation）：移除标签时要执行的自动化。参见 on_tag_removed。
spi_id（可选，ID）：如果你想使用多个 SPI 总线，请手动指定 SPI Component 的 ID。
id（可选，ID）：手动指定此组件的 ID。

通过 I²C

pn532 组件允许你在 ESPHome 中使用 PN532 NFC/RFID 控制器（数据手册、Adafruit）。该组件是一个全局中心，通过 I²C 与 PN532 建立连接，并输出其数据。使用 PN532 二进制传感器，然后可以创建单独的二进制传感器来追踪 PN532 当前是否检测到 NFC/RFID 标签。

pn532_i2c:
  update_interval: 1s

binary_sensor:
  - platform: pn532
    uid: 74-10-37-94
    name: "PN532 NFC Tag"

配置变量

update_interval（可选，Time）：PN532 上每次扫描的持续时间。它影响个别二进制传感器被发现时保持活动状态的持续时间。如果在此时间窗口内未找到设备，它将被标记为不存在。默认为 1 秒。
on_tag（可选，Automation）：读取标签时要执行的自动化。参见 pn532-on_tag。
i2c_id（可选，ID）：如果你想使用多个 I²C 总线，请手动指定 I²C Component 的 ID。
id（可选，ID）：手动指定此组件的 ID。

`on_tag` 动作

当 PN532 模块用标签响应时，将触发此自动化。仅当标签更改或离开一个 update_interval 周期时才会触发。

此触发器提供的参数 x 类型为 std::string，是以 74-10-37-94 格式表示的标签 UID。例如，下面的配置将在 MQTT 主题 pn532/tag 上发布标签 ID。

有关如何使用此触发器提供的第二个 tag 参数，请参见下面的 NDEF 读取。

pn532_...:
  # ...
  on_tag:
    then:
      - mqtt.publish:
          topic: pn532/tag
          payload: !lambda 'return x;'

标签扫描事件也可以通过 homeassistant.tag_scanned 动作发送到 Home Assistant 标签组件。

pn532_...:
  # ...
  on_tag:
    then:
      - homeassistant.tag_scanned: !lambda 'return x;'

或者你也可以通过 template 传感器将值直接发送到 Home Assistant。

pn532_...:
  # ...
  on_tag:
    then:
    - text_sensor.template.publish:
        id: rfid_tag
        state: !lambda 'return x;'

text_sensor:
  - platform: template
    name: "RFID Tag"
    id: rfid_tag

`on_tag_removed`

当 PN532 模块没有标签响应时，将触发此自动化。仅当标签离开一个 update_interval 周期时才会触发。

此触发器提供的参数 x 类型为 std::string，是以 74-10-37-94 格式表示的移除标签 UID。例如，下面的配置将在 MQTT 主题 pn532/tag_removed 上发布移除的标签 ID。

pn532:
  # ...
  on_tag_removed:
    then:
      - mqtt.publish:
          topic: pn532/tag_removed
          payload: !lambda 'return x;'

`pn532` 二进制传感器

pn532 二进制传感器平台允许你追踪 PN532 当前是否正在检测具有给定唯一 id（uid ）的 NFC/RFID 标签。

# 示例配置条目
spi:
  clk_pin: D0
  miso_pin: D1
  mosi_pin: D2

pn532_spi:
  cs_pin: D3
  update_interval: 1s

binary_sensor:
  - platform: pn532
    uid: 74-10-37-94
    name: "PN532 NFC Tag"

配置变量

uid（必选，string）：NFC/RFID 标签的唯一 ID。这是一个以连字符分隔的十六进制值列表。例如 74-10-37-94。
来自 Binary Sensor 的所有其他选项。

设置标签

要为特定的 NFC 标签设置二进制传感器，你首先需要知道它们的唯一 ID。为了获取此 id，首先像上面那样设置一个不带任何二进制传感器的简单 PN532 配置。

当你的代码正在运行，并且你用 NFC 标签接近 PN532 时，你应该看到类似这样的消息：

Found new tag '74-10-37-94'

然后复制此 id，并在配置示例中创建一个 binary_sensor 条目。对每个标签重复此过程。

NDEF

PN532 支持将 NDEF 格式的数据写入和读取到卡片中。

NDEF 读取

下面的示例将读取一个使用 Home Assistant Companion App 格式化并写入的 NFC 标签，并使用 homeassistant.tag_scanned 动作将其发送到 Home Assistant。tag 变量提供给 on_tag 触发器以及运行的任何动作，可以像下面这样使用。

pn532_...:
  # ...
  on_tag:
    then:
      - homeassistant.tag_scanned: !lambda |
          if (!tag.has_ndef_message()) {
            return x;
          }
          auto message = tag.get_ndef_message();
          auto records = message->get_records();
          for (auto &record : records) {
            std::string payload = record->get_payload();
            size_t pos = payload.find("https://www.home-assistant.io/tag/");
            if (pos != std::string::npos) {
              return payload.substr(pos + 34);
            }
          }
          return x;

NDEF 写入

下面的示例可用于将一个（伪）随机 UUID 写入标签，格式与 Home Assistant Companion App 相同。

on_...
  then:
    - lambda: |-
        static const char alphanum[] = "0123456789abcdef";
        std::string uri = "https://www.home-assistant.io/tag/";
        for (int i = 0; i < 8; i++)
          uri += alphanum[random_uint32() % (sizeof(alphanum) - 1)];
        uri += "-";
        for (int j = 0; j < 3; j++) {
          for (int i = 0; i < 4; i++)
            uri += alphanum[random_uint32() % (sizeof(alphanum) - 1)];
          uri += "-";
        }
        for (int i = 0; i < 12; i++)
          uri += alphanum[random_uint32() % (sizeof(alphanum) - 1)];
        auto message = new nfc::NdefMessage();
        message->add_uri_record(uri);
        ESP_LOGD("ndef", "Writing payload: %s", uri.c_str());
        id(pn532_board).write_mode(message);
    - wait_until:
        not:
          pn532.is_writing:
    - logger.log: "Finished writing tag"
