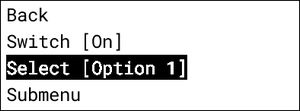

图形显示菜单

该组件提供用于在图形显示屏上设置分层菜单的基础设施。这为用户提供了一种交互式方法来显示标签、控制像 switch、select、number 等在 ESPHome 节点上本地可用的实体，而不需要网络连接。

该组件实现了 Display Menu 组件，提供一个主要通过带按钮的旋转编码器或五键摇杆控制器进行控制的分层菜单。

该组件需要连接到支持 ESPHome 渲染引擎的显示屏实例，例如电子纸显示屏或 OLED 显示屏。

# Example configuration entry
graphical_display_menu:
  id: my_graphical_display_menu
  display: my_display_component
  on_redraw:
    then:
      component.update: my_display_component
  active: false
  mode: rotary
  items:
    ...

配置变量：

id (可选, ID): 手动指定用于代码生成的 ID。
display (可选, ID): 要渲染到的显示屏的 ID。请参阅绘制模式了解更多信息
font (必填, Font): 指定要使用的字体
foreground_color (可选, Color): 指定要使用的前景色。默认为 COLOR_ON
background_color (可选, Color): 指定要使用的背景色。默认为 COLOR_OFF

自动化：

on_redraw (可选, Automation): 当菜单需要重绘时执行的自动化。如果您的显示屏刷新率较慢，这可能很有用。例如与 display_interval: never 一起使用的电子墨水显示屏。

附加配置在 Display Menu 组件中描述。

绘制模式

弹出模式

当指定 display 时，菜单将在初始化时创建一个页面。调用时它将渲染到整个显示屏。当您想将显示屏用于其他目的，但在响应用户交互时显示菜单时，这非常有用。

NOTE

弹出模式要求您的显示屏使用页面。如果您使用绘制 lambda（没有页面），它将不会按预期工作。相反，您将不得不使用高级模式

高级绘制模式

如果在设置菜单时不指定 display，您将负责控制菜单的绘制。这也允许您将菜单渲染到比可用屏幕尺寸更小的区域。在想要将菜单作为较大用户界面的一部分（例如在传感器图表旁边渲染控制菜单）的情况下可能会有用。

# Example configuration entry
graphical_display_menu:
  - id: my_menu
    # Note: No display specified
    active: true

display:
  - platform: waveshare_epaper
    id: my_display_component
    pages:
    - id: advanced_drawing_mode_page
      lambda: |-
        const auto display_width = it.get_width();
        const auto display_height = it.get_height();
        auto half_display_width = (int)(display_width / 2.0f);

        // This will render the menu to the right half of the screen leaving the left half for other drawing purposes
        // Arguments: it.menu(x, y, menu, width, height);
        it.menu(half_display_width, 0, id(my_menu), half_display_width, display_height);

模拟弹出模式

如果您希望模拟弹出模式，以下示例将模拟相同的行为。如果您使用的是没有页面的显示屏，或者您有其他要求来控制菜单的渲染方式和位置，这可能会有用。

graphical_display_menu:
  id: my_menu
  items:
    # ... other items here ...

    # An exit menu item (or some other mechanism) that calls display_menu.hide
    - type: command
      on_value:
        then:
          - display_menu.hide: my_menu

display:
  - platform: ..
    lambda: |-
      const auto width = it.get_width();
      const auto height = it.get_height();

      if (id(my_menu).is_active()) {
        it.menu(0, 0, id(my_menu), width, height);
      } else {
        it.print(0, 0, id(font), "Menu is hidden, other drawing would go here here");
      }

控制菜单项渲染

默认情况下，具有值的菜单项将在括号之间渲染。这可以通过 menu_item_value 参数来控制。

menu_item_value (可选, string, templatable): 指定如何为具有值的菜单项（例如选择器、数字）渲染值。默认为将值渲染为 “(value here)“。接收 MenuItemValueArguments 作为参数 it。

graphical_display_menu:
  menu_item_value: !lambda |-
    // Will render your menu item value as "My menu label ~my value here~"" normally and "My menu label *my value here*" when in edit mode
    std::string label = " ";
    if (it->is_item_selected && it->is_menu_editing) {
      label.append("*");
      label.append(it->item->get_value_text());
      label.append("*");
    } else {
      label.append("~");
      label.append(it->item->get_value_text());
      label.append("~");
    }
    return label;

NOTE

确保您在 menu_item_value 中使用的所有字符在您的字体中都是可用的字形

用户交互示例

下面的示例是一个更完整的示例，展示了如何使用旋转编码器和按钮来显示/隐藏菜单并浏览可用选项。

# Example configuration entry
display:
  - platform: waveshare_epaper
    id: my_display_component
    pages:
    - id: graph_page
      lambda: |-
        it.print(0, 0, id(my_font), "My menu is not currently active");

font:
  - file: ...
    id: my_font
    size: 16

graphical_display_menu:
  id: my_graphical_display_menu
  display: my_display_component
  on_redraw:
    then:
      component.update: my_display_component
  active: false
  mode: rotary
  items:
    - type: Label
      text: Menu Item 1
    - type: Label
      text: Menu Item 2

# Rotary encoder to provide navigation
sensor:
  - platform: rotary_encoder
    ...
    filters:
      debounce: 30ms
    on_anticlockwise:
      - display_menu.up: my_graphical_display_menu
    on_clockwise:
      - display_menu.down: my_graphical_display_menu

# A debounced GPIO push button is used to 'click'
binary_sensor:
  - platform: gpio
    ...
    filters:
      - delayed_on: 30ms
      - delayed_off: 30ms
    on_press:
  - if:
      condition:
        display_menu.is_active: my_graphical_display_menu
      then:
        - display_menu.enter: my_graphical_display_menu
      else:
        - display_menu.show:  my_graphical_display_menu
