TLC5971 LED 驱动

组件/Hub

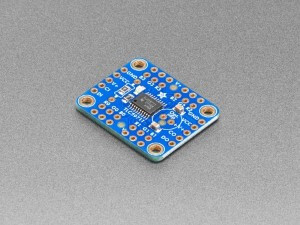

Adafruit 的 TLC5971 板

此组件代表一条 TLC5971 12 通道、16 位 PWM LED 驱动链，例如用于 Adafruit 的这块板。

要使用此组件的通道，你首先需要设置全局 tlc5971 hub 并为其指定一个 id，然后定义单独的输出通道。

# Example configuration entry
tlc5971:
  data_pin: GPIOXX
  clock_pin: GPIOXX

配置变量

data_pin (必需, Pin Schema): 连接到 DIN 的引脚。
clock_pin (必需, Pin Schema): 连接到 CLK 的引脚。
num_chips (可选, int): 链中的芯片数量。值必须在 1 到 85 之间。默认为 1。
id (可选, ID): 用于此 tlc5971 组件的 id。如果你有多个 TLC5971 链同时连接，请使用此选项。

输出

tlc5971 输出组件将全局组件/Hub 的 tlc5971 通道作为浮点输出暴露。

# Individual outputs
output:
  - platform: tlc5971
    id: output_red
    channel: 0
  - platform: tlc5971
    id: output_green
    channel: 1
  - platform: tlc5971
    id: output_blue
    channel: 2

配置变量

id (必需, ID): 用于此输出组件的 id。
channel (必需, int): 选择此输出组件的 TLC5971 链的通道。
tlc5971_id (可选, ID): 手动指定 TLC5971 组件的 ID。如果你有多个 TLC5971 链并希望同时使用，请使用此选项。
所有其他选项请参见输出。
