ATM90E32 功率传感器

atm90e32 传感器平台允许您在 ESPHome 中使用 ATM90E32 电压/电流和功率传感器（数据手册）。此传感器常见于 CircuitSetup 2 和 6 通道能量计以及 Gelidus Research 2 通道功率计中。

与设备的通信通过 SPI 总线完成，因此您需要在配置中包含带有已设置 mosi_pin 和 miso_pin 的 spi: 条目。

ATM90E32 芯片最多可测量三个交流电压，尽管通常只使用一个电压测量值用于家庭的 mains 电源相。通过 CT 钳读取三个电流测量值。

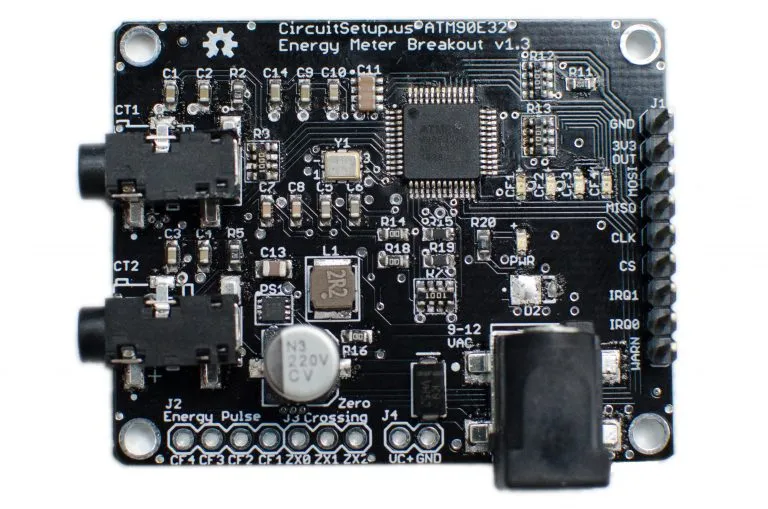

CircuitSetup 分相单相能量计可以读取 2 个电流通道和 1 个（可扩展至 2 个）电压通道。

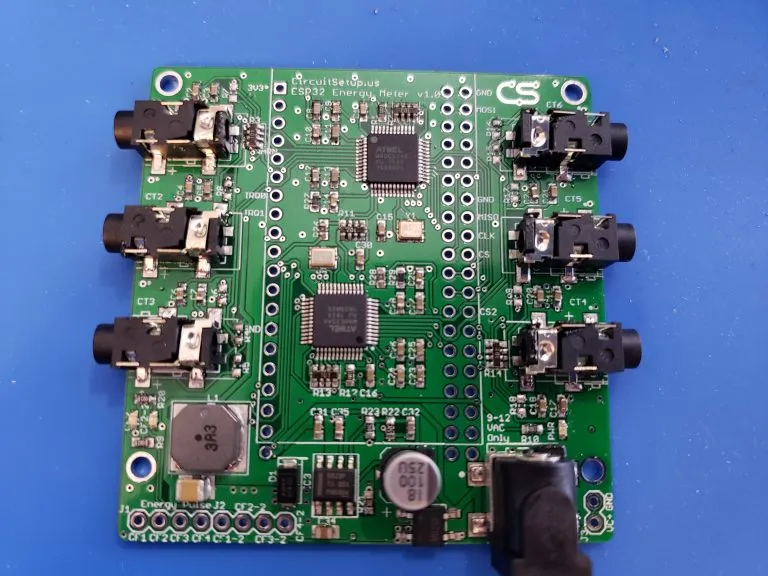

CircuitSetup 6 通道能量计一次可以读取 6 个电流通道和 2 个电压通道，该板上有两个 ATM90E32 芯片，需要在 ESPHome 中配置两个传感器。

配置变量

cs_pin (必选, Pin Schema): CS 连接的引脚。对于 6 通道电表主板，此值始终为 5 和 4。对于附加板，每个 CS 引脚可以选择跳线，但默认为 0 和 16。
line_frequency (必选, string): 供电电压的交流电源频率。可选值为 50Hz、60Hz。
id (可选, ID): 如果使用多个带有校准按钮、参考电压/电流量和相状态字段的 atm90e32 芯片，则需要此项
phase_a (可选): 第 1 相的配置选项。
- voltage (可选): 使用此相的电压值，单位为伏特（RMS）。来自 Sensor 的所有选项。
- current (可选): 使用此相的电流值，单位为安培。来自 Sensor 的所有选项。
- power (可选): 使用此相的功率值，单位为瓦特。来自 Sensor 的所有选项。
- reactive_power (可选): 使用此相的无功功率值，单位为 VAR。来自 Sensor 的所有选项。
- apparent_power (可选): 使用此相的视在功率值，单位为 VA。来自 Sensor 的所有选项。
- power_factor (可选): 使用此相的功率因数值。来自 Sensor 的所有选项。
- phase_angle (可选): 使用此相的相角值，单位为度。来自 Sensor 的所有选项。
- peak_current (可选): 使用此相的峰值电流值，单位为安培。来自 Sensor 的所有选项。
- harmonic_power (可选): 使用此相的谐波功率值。来自 Sensor 的所有选项。
- gain_voltage (可选, int): 电压增益值，用于将低压交流变压器放大回家用 mains 电源。默认为 7305。
- gain_ct (可选, int): 此相的 CT 钳校准值。默认为 27961。
- offset_voltage (可选, int): 在电流和电压为 0 时通过偏移校准功能获得的电压偏移默认为 0
- offset_current (可选, int): 在电流和电压为 0 时通过偏移校准功能获得的电流偏移默认为 0
- offset_active_power (可选, int): 在电流为 0 且插入并校准了电压变压器时，通过功率偏移校准功能获得的有功功率偏移。默认为 0
- offset_reactive_power (可选, int): 在电流为 0 且插入并校准了电压变压器时，通过功率偏移校准功能获得的无功功率偏移。默认为 0
- forward_active_energy (可选): 使用此相的正向有功能量值，单位为瓦时。来自 Sensor 的所有选项。
- reverse_active_energy (可选): 使用此相的反向有功能量值，单位为瓦时。来自 Sensor 的所有选项。
phase_b (可选): 第 2 相的配置选项。与 phase_a 选项相同。
phase_c (可选): 第 3 相的配置选项。与 phase_a 选项相同。
frequency (可选): 使用电表计算出的频率值。来自 Sensor 的所有选项。
peak_current_signed (可选, boolean): 控制峰值电流输出为有符号或绝对值。默认为 false。
chip_temperature (可选): 使用芯片温度值。来自 Sensor 的所有选项。
gain_pga (可选, string): 当 CT 钳输出太低且 gain_ct 已满时增加此项。可选值为 1X、 2X、4X。默认为 1X，适合大多数 CT 钳。
current_phases (可选): 电表的相数，2 或 3 6 通道可扩展能量计应设置为 3，分相单相电表应设置为 2。默认为 3。
update_interval (可选, Time): 检查传感器的时间间隔。默认为 60s。
spi_id (可选, ID): 如果您希望使用多个 SPI 总线，请手动指定 SPI 组件的 ID。
enable_gain_calibration (可选, boolean): 如果为 true，则启用基于相应电压、reference_voltage 和电流、reference_current 参考字段中输入值的电压增益 (gain_voltage) 和电流 (gain_ct) 增益校准。对于多个 ATM90E32 传感器，每个传感器单独启用，并通过 id 值对映射其按钮。例如，当定义了多个时使用 id: chip1。运行后，值存储在芯片内存中，重启和 OTA 软件更新后可用。
enable_offset_calibration (可选, boolean): 如果为 true，则启用电压 (offset_voltage) 和电流传感器的精细偏移噪声 0 电平校准 (offset_current)，以及有功功率 (offset_active_power) 和无功功率 (offset_reactive_power) 的功率偏移。需要按钮来操作校准功能。对于多个 ATM90E32 传感器，每个传感器单独启用，并通过 id 值对映射其按钮。例如，当定义了多个时使用 id: chip1。运行后，值存储在芯片内存中，重启和 OTA 软件更新后可用。偏移校准只能在所有电压和电流输入为 0 值时执行。建议使用 USB 电源。对于功率偏移校准，应仅连接电压变压器。

文本传感器

text_sensor:
  - platform: atm90e32
    id: chip1
    phase_status:
      phase_a:
        name: "Phase A Status"
      phase_b:
        name: "Phase B Status"
      phase_c:
        name: "Phase C Status"
    freq_status:
      name: "Frequency Status"

配置变量：

id (可选, ID): 上方定义的 atm90e32 传感器的 ID。使用多个传感器时必填。
phase_status (可选): 启用每相状态条件：
- phase_a (可选): 相 A 状态字段。来自 Text Sensor 的所有选项。

  将报告：
  - 过电流: 电流 ≥ 65.53 A 时检测到。
  - 过压/欠压: 基于配置的 line_frequency。例如：
    - 在 60Hz（预期 120V）下，欠压 = <78%，过压 = >122%。
    - 在 50Hz（预期 220V）下，欠压 = <78%，过压 = >122%。
  - 缺相: 指示该相是否已断开。

    如果没有条件满足，传感器报告 Okay。
- phase_b (可选): 相 B 状态字段。与相 A 选项相同
- phase_c (可选): 相 C 状态字段。与相 A 选项相同
frequency_status (可选): 基于频率阈值报告状态。

来自 Text Sensor 的所有选项。
- 对于 50Hz 系统：
  - 频率 ≤ 47Hz 时为 LOW
  - 频率 ≥ 53Hz 时为 HIGH
- 对于 60Hz 系统：
  - 频率 ≤ 57Hz 时为 LOW
  - 频率 ≥ 63Hz 时为 HIGH
如果频率在预期范围内，输出为 Normal。

按钮

button:
  - platform: atm90e32
    id: chip1
    run_gain_calibration:
      name: "Run Gain Calibration"
    clear_gain_calibration:
      name: "Clear Gain Calibration"
    run_offset_calibration:
      name: "Run Offset Calibration"
    clear_offset_calibration:
      name: "Clear Offset Calibration"
    run_power_offset_calibration:
      name: "Run Power Offset Calibration"
    clear_power_offset_calibration:
      name: "Clear Power Offset Calibration"

配置变量：

id (可选, ID): 上方定义的 atm90e32 传感器的 ID。使用多个传感器时必填。
run_gain_calibration (可选): 运行增益校准的按钮。enable_gain_calibration 必须为 True。这些值可以永久存储在 gain_voltage 和 gain_ct 中。来自 Button 的所有选项。
clear_gain_calibration (可选): 从闪存清除增益校准并使用默认值的按钮，或在 gain_voltage 和 gain_ct 下定义的值。来自 Button 的所有选项。
run_offset_calibration (可选): 运行偏移校准的按钮。enable_offset_calibration 必须为 True。这些值可以永久存储在 offset_voltage 和 offset_current 中。来自 Button 的所有选项。
clear_offset_calibration (可选): 从闪存清除增益校准并使用默认值的按钮，或在 offset_voltage 和 offset_current 下定义的值。来自 Button 的所有选项。
run_power_offset_calibration (可选): 运行功率偏移校准的按钮。enable_offset_calibration 必须为 True。这些值可以永久存储在 offset_active_power 和 offset_reactive_power 中。来自 Button 的所有选项。
clear_power_offset_calibration (可选): 从闪存清除增益校准并使用默认值的按钮，或在 offset_active_power 和 offset_reactive_power 下定义的值。来自 Button 的所有选项。

Number

可以配置 number 实体以在运行时提供校准电压和电流参考值。

number:
  - platform: atm90e32
    id: chip1
    reference_voltage:
      phase_a:
        name: "Phase A Ref Voltage"
      phase_b:
        name: "Phase B Ref Voltage"
      phase_c:
        name: "Phase C Ref Voltage"
    reference_current:
      phase_a:
        name: "Phase A Ref Current"
      phase_b:
        name: "Phase B Ref Current"
      phase_c:
        name: "Phase C Ref Current"

配置变量：

id (可选, ID): 上方定义的 atm90e32 传感器的 ID。使用多个传感器时必填。
reference_voltage (可选): 电压变压器连接的已知电压的精细增益校准。它用于计算 gain_voltage 的值。需与 run_gain_calibration 按钮配合使用。enable_gain_calibration 必须为 True。以下每个相默认值为 min_value: 100、max_value: 200、mode: box、optimistic: True、step: 0.1。
- phase_a (可选): 相 A 参考电压字段。来自 Number 的所有选项
- phase_b (可选): 相 B 参考电压字段。如果未指定，将使用 phase_a 的值（CircuitSetup 的 6 通道电表电压相是连在一起的）。来自 Number 的所有选项
- phase_c (可选): 相 C 参考电压字段。如果未指定，将使用 phase_a 的值（CircuitSetup 的 6 通道电表电压相是连在一起的）。来自 Number 的所有选项
reference_current (可选): CT 正在测量的电路已知电流的精细增益校准。它用于计算 gain_ct 的值。需与 run_gain_calibration 按钮配合使用。enable_gain_calibration 必须为 True。以下每个相默认值为 min_value: 1、max_value: 200、mode: box、optimistic: True、step: 0.1。
- phase_a (可选): 相 A 参考电流字段。来自 Number 的所有选项
- phase_b (可选): 相 B 参考电流字段。来自 Number 的所有选项
- phase_c (可选): 相 C 参考电流字段。来自 Number 的所有选项

校准

为了获得准确的电压和电流读数，建议校准您的电压变压器和 CT 钳。 ESPHome 支持 ATM90E32 电表的自动增益和偏移校准。

要使用这些功能，请确保：

enable_gain_calibration 和/或 enable_offset_calibration 设置为 true。
已配置相应的校准按钮和参考字段。
您使用可靠的参考设备（Kill-A-Watt、万用表、已知负载）。

默认配置设计用于：

电流变压器: SCT-013-000
电压变压器: Jameco Reliapro 9V AC

可以使用消耗已知电流的负载进行校准。为了更精确的校准，请使用 Kill-A-Watt 电表或能够测量 mains 电压的万用表。

电压

使用您所在区域的预期 mains 电压，110V/230V，使用可靠的万用表，或插入 Kill-A-Watt 并选择电压获取真实的参考电压。在 Home Assistant 中电表的设备页面中，将此值输入到参考电压字段中。

点击运行增益校准时，软件执行以下计算：

新 gain_voltage =（您的电压读数 / ESPHome 电压读数）* 现有 gain_voltage 值

新的电压增益值保存到 ESP 闪存并立即应用。您可以在 ESPHome 日志中查看结果。

将值复制到 YAML 配置中的 gain_voltage 以在重新刷写时保留（OTA 更新不会擦除闪存）。

以下是 Split Single Energy Meter 的常见电压校准值：对于电表 ≤ v1.3：

42080 - 9V AC 变压器 - Jameco 112336
32428 - 12V AC 变压器 - Jameco 167151 对于电表 > v1.4：
37106 - 9V AC 变压器 - Jameco 157041
38302 - 9V AC 变压器 - Jameco 112336
29462 - 12V AC 变压器 - Jameco 167151 对于电表 ≥ v1.4 rev.3：
3920 - 9V AC 变压器 - Jameco 157041

以下是 Expandable 6 Channel Energy Meter 的常见电压校准值：对于电表 ≤ v1.2：

42080 - 9V AC 变压器 - Jameco 112336
32428 - 12V AC 变压器 - Jameco 167151 对于电表 > v1.3：
7305 - 9V AC 变压器 - Jameco 157041

电流

在已知或已测量负载（如暖风机或吹风机）的带电导线周围连接电流变压器。在 Home Assistant 中电表的设备页面中，将此值输入到相应的参考电流字段中。任何留空的参考字段将不会被计算。

点击运行增益校准时，软件执行以下计算：

新 gain_ct =（您的电流读数 / ESPHome 电流读数）* 现有 gain_ct 值

新的电流增益值保存到 ESP 闪存并立即应用。您可以在 ESPHome 日志中查看结果。

将值复制到 YAML 配置中的 gain_ct 以在重新刷写时保留（OTA 更新不会擦除闪存）。

两个相同的 CT 电流传感器可能具有不同的 gain_ct 值，这是由于制造公差造成的，尽管差异很小。电流校准可以进行一次并用于所有传感器，也可以对每个传感器重复进行。

以下是 Split Single Phase Energy Meter 在 gain_pga 设置为 4X 时的常见电流校准值：

200A/100mA SCT-024: 12597

以下是 Split Single Phase Energy Meter 在 gain_pga 设置为 2X 时的常见电流校准值：

20A/25mA SCT-006: 10170
100A/50mA SCT-013-000: 25498
120A/40mA SCT-016: 39473
Magnalab 100A: 46539

以下是 Expandable 6 Channel Energy Meter 在 gain_pga 设置为 1X 时的常见电流校准值：

20A/25mA SCT-006: 11131
30A/1V SCT-013-030: 8650
50A/1V SCT-013-050: 15420
80A/26.6mA SCT-010: 41996（注意这在 2^16/10^3 安培时会饱和）
100A/50mA SCT-013-000: 27961
120A/40mA: SCT-016: 41880
200A/100mA SCT-024: 27518
200A/50mA SCT-024: 55036

有功能量

ATM90E32 芯片具有高精度的内置能力，可以按相计算消耗的能量。每相的正向和反向有功能量以瓦时为单位进行计数。正向有功能量用于计算消耗的能量，而反向有功能量用于计算输出的能量（例如，在太阳能光伏安装中）。计数器在每次从 ATM90E32 芯片读取给定的有功能量值时重置。

当前实现面向以固定间隔检索能量值并将它们存储在时序数据库（如 InfluxDB）中的用户。

示例：

sensor:
#IC1 Main
  - platform: atm90e32
    cs_pin: GPIOXX
    phase_a:
      forward_active_energy:
        name: ${disp_name} ct1 FAWattHours
        id: ct1FAWattHours
        state_topic: ${disp_name}/ct1/forward_active_energy
      reverse_active_energy:
        name: ${disp_name} ct1 RAWattHours
        id: ct1RAWattHours
        state_topic: ${disp_name}/ct1/reverse_active_energy

如果使用了 power、power_factor、reactive_power、forward_active_energy 或 reverse_active_energy 配置变量，必须确保 ATM90E32 的电压来自与电流变压器安装的相同的相。这在分相或多相安装中很重要。在 240 分相布线的房屋中（在美国很常见），一个简单的测试方法是反转一条线上电流变压器的方向。如果功率因数不改变符号，很可能提供给 ATM90E32 的电压来自另一相。

CircuitSetup 可扩展 6 通道板可以通过切断跳线 JP12/13 轻松处理这种情况，以允许在 J3 焊盘上输入单独的 VA2。确保连接到 CT 1-3 的电流采样点与 VA 供电的相相同（圆孔插孔），连接到 CT3-6 的采样点与 VA2 供电的相相同。请参阅 CicuitSetup 仓库以获取更多详细信息。

如果使用多板堆叠，请记住切断所有板上的 JP12/13，并将 VA2 馈送到每个板。VA 通过堆叠头馈送到所有板。另一个细节是每个电压变压器需要具有相同的极性；接反就相当于接错了相。

请注意，电流测量值是 RMS 值，因此始终为正。确定方向的唯一方法是查看功率因数。如果只有大量的电阻性负载且没有电源（PF 接近 1），最简单的方法是创建一个模板传感器，从 Irms*Vrms 计算功率并忽略所有这些细节。另一方面，您可能会对某些负载的无功程度感到惊讶，而 CirciuitSetup 设计能够很好地处理这些情况。

谐波功率

交流系统中的谐波功率是指偏离理想正弦波形的偏差，由基本频率的倍数引起。它由非线性负载导致，并可能导致电压失真、设备过热和保护装置误操作等问题。ATM90E32 可以输出高级谐波功率测量为总线上功率异常的监控提供重要的分析数据。

谐波功率示例：

sensor:
  - platform: atm90e32
    phase_a:
      harmonic_power:
        name: ${disp_name} CT1 Harmonic Power

相角

交流系统中的相角表示正弦波形相对于参考点的角位移。它是电压和电流之间时间差的度量。相角对于功率因数评估和高效功率传输至关重要。此高级测量功能在 ATM90E32 上可用。

相角示例：

sensor:
  - platform: atm90e32
    phase_a:
      phase_angle:
        name: ${disp_name} L1 Phase Angle

峰值电流

交流系统中的峰值电流是指交流波形的最大值。它表示每个正弦波形周期中达到的最高幅度。峰值电流对于组件尺寸选择和评估系统中电气设备的容量很重要。此高级测量在 ATM90E32 上可用。峰值电流可以使用布尔参数以有符号或无符号格式显示，涵盖所有相。默认值为 false，即无符号。

峰值电流示例：

sensor:
  - platform: atm90e32
    phase_a:
      peak_current:
        name: ${disp_name} CT1 Peak Current
   peak_current_signed: True

其他示例

# Example configuration entry for split single phase meter
spi:
  clk_pin: GPIOXX
  miso_pin: GPIOXX
  mosi_pin: GPIOXX

sensor:
  - platform: atm90e32
    cs_pin: GPIOXX
    phase_a:
      voltage:
        name: "EMON Line Voltage A"
      current:
        name: "EMON CT1 Current"
      power:
        name: "EMON Active Power CT1"
      reactive_power:
        name: "EMON Reactive Power CT1"
      power_factor:
        name: "EMON Power Factor CT1"
      gain_voltage: 3920
      gain_ct: 39473
    phase_c:
      current:
        name: "EMON CT2 Current"
      power:
        name: "EMON Active Power CT2"
      reactive_power:
        name: "EMON Reactive Power CT2"
      power_factor:
        name: "EMON Power Factor CT2"
      gain_voltage: 3920
      gain_ct: 39473
    frequency:
      name: "EMON Line Frequency"
    chip_temperature:
      name: "EMON Chip Temperature"
    line_frequency: 50Hz
    current_phases: 2
    gain_pga: 2X
    update_interval: 60s

#  Example configuration CircuitSetup 6 Channel Energy Meter Main Board with power quality parameters
substitutions:
  disp_name: energy-meter
  friendly_name: "CircuitSetup Energy Meter"
  update_time: 60s
  current_cal_ct1: '27518'
  current_cal_ct2: '27518'
  current_cal_ct3: '27518'
  current_cal_ct4: '27518'
  current_cal_ct5: '27518'
  current_cal_ct6: '27518'
  voltage_cal1: '7305'
  voltage_cal2: '7305'

  main_meter_name1: Meter 1-3
  main_meter_name2: Meter 4-6
  main_meter_id1: meter_main1
  main_meter_id2: meter_main2
  ct1_name: CT1
  ct2_name: CT2
  ct3_name: CT3
  ct4_name: CT4
  ct5_name: CT5
  ct6_name: CT6

spi:
  clk_pin: 18
  miso_pin: 19
  mosi_pin: 23

sensor:
#IC1
  - platform: atm90e32
    cs_pin: 5
    id: ${main_meter_id1}
    phase_a:
      voltage:
        name: Voltage 1
        id: ic1Volts
        accuracy_decimals: 1
      current:
        name: ${ct1_name} Amps
        id: ct1Amps
# The max value for current that the meter can output is 65.535. If you expect to measure current over 65A,
# divide the gain_ct by 2 (120A CT) or 4 (200A CT) and multiply the current and power values by 2 or 4 by uncommenting the filter below
#        filters:
#          - multiply: 2
      power:
        name: ${ct1_name} Watts
        id: ct1Watts
#        filters:
#          - multiply: 2
      reactive_power:
        name: ${ct1_name} VAR
      apparent_power:
        name: ${ct1_name} VA
      harmonic_power:
        name: ${ct1_name} Harmonic Power
      power_factor:
        name: ${ct1_name} PF
      phase_angle:
        name: ${ct1_name} Phase Angle
      peak_current:
        name: ${ct1_name} Peak Current
      gain_voltage: ${voltage_cal1}
      gain_ct: ${current_cal_ct1}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
    phase_b:
      current:
        name: ${ct2_name} Amps
        id: ct2Amps
      power:
        name: ${ct2_name} Watts
        id: ct2Watts
      reactive_power:
        name: ${ct2_name} VAR
      apparent_power:
        name: ${ct2_name} VA
      harmonic_power:
        name: ${ct2_name} Harmonic Power
      power_factor:
        name: ${ct2_name} PF
      phase_angle:
        name: ${ct2_name} Phase Angle
      peak_current:
        name: ${ct2_name} Peak Current
      gain_voltage: ${voltage_cal1}
      gain_ct: ${current_cal_ct2}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
    phase_c:
      current:
        name: ${ct3_name} Amps
        id: ct3Amps
      power:
        name: ${ct3_name} Watts
        id: ct3Watts
      reactive_power:
        name: ${ct3_name} VAR
      apparent_power:
        name: ${ct3_name} VA
      harmonic_power:
        name: ${ct3_name} Harmonic Power
      power_factor:
        name: ${ct3_name} PF
      phase_angle:
        name: ${ct3_name} Phase Angle
      peak_current:
        name: ${ct3_name} Peak Current
      gain_voltage: ${voltage_cal1}
      gain_ct: ${current_cal_ct3}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
    frequency:
      name: Frequency 1
    chip_temperature:
      name: ${main_meter_name1} Chip Temp
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}
    enable_offset_calibration: true
    enable_gain_calibration: true
#IC2
  - platform: atm90e32
    cs_pin: 4
    id: ${main_meter_id2}
    phase_a:
#this voltage is only needed if monitoring 2 voltages
#     voltage:
#       name: Voltage 2
#       id: ic2Volts
#       accuracy_decimals: 1
      current:
        name: ${ct4_name} Amps
        id: ct4Amps
      power:
        name: ${ct4_name} Watts
        id: ct4Watts
      reactive_power:
        name: ${ct4_name} VAR
      apparent_power:
        name: ${ct4_name} VA
      harmonic_power:
        name: ${ct4_name} Harmonic Power
      power_factor:
        name: ${ct4_name} PF
      phase_angle:
        name: ${ct4_name} Phase Angle
      peak_current:
        name: ${ct4_name} Peak Current
      gain_voltage: ${voltage_cal2}
      gain_ct: ${current_cal_ct4}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
    phase_b:
      current:
        name: ${ct5_name} Amps
        id: ct5Amps
      power:
        name: ${ct5_name} Watts
        id: ct5Watts
      reactive_power:
        name: ${ct5_name} VAR
      apparent_power:
        name: ${ct5_name} VA
      harmonic_power:
        name: ${ct5_name} Harmonic Power
      power_factor:
        name: ${ct5_name} PF
      phase_angle:
        name: ${ct5_name} Phase Angle
      peak_current:
        name: ${ct5_name} Peak Current
      gain_voltage: ${voltage_cal2}
      gain_ct: ${current_cal_ct5}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
    phase_c:
      current:
        name: ${ct6_name} Amps
        id: ct6Amps
      power:
        name: ${ct6_name} Watts
        id: ct6Watts
      reactive_power:
        name: ${ct6_name} VAR
      apparent_power:
        name: ${ct6_name} VA
      harmonic_power:
        name: ${ct6_name} Harmonic Power
      power_factor:
        name: ${ct6_name} PF
      phase_angle:
        name: ${ct6_name} Phase Angle
      peak_current:
        name: ${ct6_name} Peak Current
      gain_voltage: ${voltage_cal2}
      gain_ct: ${current_cal_ct6}
      offset_voltage: 0
      offset_current: 0
      offset_active_power: 0
      offset_reactive_power: 0
#this is only needed if monitoring 2 voltages
#   frequency:
#     name: Frequency 2
    chip_temperature:
      name: ${main_meter_name2} Chip Temp
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}
    enable_offset_calibration: true
    enable_gain_calibration: true

#Total Amps
  - platform: template
    name: ${friendly_name} Total Amps
    id: totalAmps
    lambda: return id(ct1Amps).get_state() + id(ct2Amps).get_state() + id(ct3Amps).get_state() + id(ct4Amps).get_state() + id(ct5Amps).get_state() + id(ct6Amps).get_state() ;
    accuracy_decimals: 2
    unit_of_measurement: A
    device_class: current
    update_interval: ${update_time}
#Total Watts
  - platform: template
    name: ${friendly_name} Total Watts
    id: totalWatts
    lambda: return id(ct1Watts).get_state() + id(ct2Watts).get_state() + id(ct3Watts).get_state() + id(ct4Watts).get_state() + id(ct5Watts).get_state() + id(ct6Watts).get_state() ;
    accuracy_decimals: 1
    unit_of_measurement: W
    device_class: power
    update_interval: ${update_time}
#kWh
  - platform: total_daily_energy
    name: ${friendly_name} Total kWh
    power_id: totalWatts
    filters:
      - multiply: 0.001
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing

text_sensor:
  - platform: atm90e32
    id: ${main_meter_id1}
    phase_status:
      phase_a:
        name: "${ct1_name} Status"
      phase_b:
        name: "${ct2_name} Status"
      phase_c:
        name: "${ct3_name} Status"
    frequency_status:
      name: "Frequency Status 1"

  - platform: atm90e32
    id: ${main_meter_id2}
    phase_status:
      phase_a:
        name: "${ct4_name} Status"
      phase_b:
        name: "${ct5_name} Status"
      phase_c:
        name: "${ct6_name} Status"
#this is only needed if monitoring 2 voltages
#   frequency_status:
#     name: "Frequency Status 2"

button:
  - platform: atm90e32
    id: ${main_meter_id1}
    run_gain_calibration:
      name: "Run ${main_meter_name1} Gain Calibration"
    clear_gain_calibration:
      name: "Clear ${main_meter_name1} Gain Calibration"
    run_offset_calibration:
      name: "Run ${main_meter_name1} Offset Calibration"
    clear_offset_calibration:
      name: "Clear ${main_meter_name1} Offset Calibration"
    run_power_offset_calibration:
      name: "Run ${main_meter_name1} Power Offset Calibration"
    clear_power_offset_calibration:
      name: "Clear ${main_meter_name1} Power Offset Calibration"

  - platform: atm90e32
    id: ${main_meter_id2}
    run_gain_calibration:
      name: "Run ${main_meter_name2} Gain Calibration"
    clear_gain_calibration:
      name: "Clear ${main_meter_name2} Gain Calibration"
    run_offset_calibration:
      name: "Run ${main_meter_name2} Offset Calibration"
    clear_offset_calibration:
      name: "Clear ${main_meter_name2} Offset Calibration"
    run_power_offset_calibration:
      name: "Run ${main_meter_name2} Power Offset Calibration"
    clear_power_offset_calibration:
      name: "Clear ${main_meter_name2} Power Offset Calibration"

number:
  - platform: atm90e32
    id: ${main_meter_id1}
    reference_voltage:
      phase_a:
        name: "Ref Voltage 1"
    reference_current:
      phase_a:
        name: "${ct1_name} Ref Current"
      phase_b:
        name: "${ct2_name} Ref Current"
      phase_c:
        name: "${ct3_name} Ref Current"

  - platform: atm90e32
    id: ${main_meter_id2}
    reference_voltage:
      phase_a:
        name: "Ref Voltage 2" #needed to calibrate voltage registers even if not output
    reference_current:
      phase_a:
        name: "${ct4_name} Ref Current"
      phase_b:
        name: "${ct5_name} Ref Current"
      phase_c:
        name: "${ct6_name} Ref Current"

#  Example configuration CircuitSetup 6 Channel Energy Meter Main Board + 1 add-on board

substitutions:
  disp_name: energy-meter
  friendly_name: CircuitSetup Energy Meter 12x
  update_time: 10s
  current_cal: '27518'
  voltage_cal: '7305'

sensor:
#IC1 Main
  - platform: atm90e32
    cs_pin: 5
    phase_a:
      voltage:
        name: ${disp_name} Volts A
        id: ic1Volts
        accuracy_decimals: 1
      current:
        name: ${disp_name} CT1 Amps
        id: ct1Amps
      power:
        name: ${disp_name} CT1 Watts
        id: ct1Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_b:
      current:
        name: ${disp_name} CT2 Amps
        id: ct2Amps
      power:
        name: ${disp_name} CT2 Watts
        id: ct2Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_c:
      current:
        name: ${disp_name} CT3 Amps
        id: ct3Amps
      power:
        name: ${disp_name} CT3 Watts
        id: ct3Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    frequency:
      name: ${disp_name} Frequency
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}
#IC2 Main
  - platform: atm90e32
    cs_pin: 4
    phase_a:
      current:
        name: ${disp_name} CT4 Amps
        id: ct4Amps
      power:
        name: ${disp_name} CT4 Watts
        id: ct4Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_b:
      current:
        name: ${disp_name} CT5 Amps
        id: ct5Amps
      power:
        name: ${disp_name} CT5 Watts
        id: ct5Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_c:
      current:
        name: ${disp_name} CT6 Amps
        id: ct6Amps
      power:
        name: ${disp_name} CT6 Watts
        id: ct6Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}
#IC1 AddOn
  - platform: atm90e32
    cs_pin: 0
    phase_a:
      current:
        name: ${disp_name} CT7 Amps
        id: ct7Amps
      power:
        name: ${disp_name} CT7 Watts
        id: ct7Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_b:
      current:
        name: ${disp_name} CT8 Amps
        id: ct8Amps
      power:
        name: ${disp_name} CT8 Watts
        id: ct8Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_c:
      current:
        name: ${disp_name} CT9 Amps
        id: ct9Amps
      power:
        name: ${disp_name} CT9 Watts
        id: ct9Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}
#IC2 AddOn
  - platform: atm90e32
    cs_pin: 16
    phase_a:
      current:
        name: ${disp_name} CT10 Amps
        id: ct10Amps
      power:
        name: ${disp_name} CT10 Watts
        id: ct10Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_b:
      current:
        name: ${disp_name} CT11 Amps
        id: ct11Amps
      power:
        name: ${disp_name} CT11 Watts
        id: ct11Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    phase_c:
      current:
        name: ${disp_name} CT12 Amps
        id: ct12Amps
      power:
        name: ${disp_name} CT12 Watts
        id: ct12Watts
      gain_voltage: ${voltage_cal}
      gain_ct: ${current_cal}
    line_frequency: 60Hz
    gain_pga: 1X
    update_interval: ${update_time}

#Total Amps Main
  - platform: template
    name: ${disp_name} Total Amps Main
    id: totalAmpsMain
    lambda: return id(ct1Amps).get_state() + id(ct2Amps).get_state() + id(ct3Amps).get_state() + id(ct4Amps).get_state() + id(ct5Amps).get_state() + id(ct6Amps).get_state() ;
    accuracy_decimals: 2
    unit_of_measurement: A
    device_class: current
    update_interval: ${update_time}
#Total Amps AddOn
  - platform: template
    name: ${disp_name} Total Amps Add-on
    id: totalAmpsAddOn
    lambda: return id(ct7Amps).get_state() + id(ct8Amps).get_state() + id(ct9Amps).get_state() + id(ct10Amps).get_state() + id(ct11Amps).get_state() + id(ct12Amps).get_state() ;
    accuracy_decimals: 2
    unit_of_measurement: A
    device_class: current
    update_interval: ${update_time}
#Total Amps
  - platform: template
    name: ${disp_name} Total Amps
    id: totalAmps
    lambda: return id(totalAmpsMain).get_state() + id(totalAmpsAddOn).get_state() ;
    accuracy_decimals: 2
    unit_of_measurement: A
    device_class: current
    update_interval: ${update_time}

#Total Watts Main
  - platform: template
    name: ${disp_name} Total Watts Main
    id: totalWattsMain
    lambda: return id(ct1Watts).get_state() + id(ct2Watts).get_state() + id(ct3Watts).get_state() + id(ct4Watts).get_state() + id(ct5Watts).get_state() + id(ct6Watts).get_state() ;
    accuracy_decimals: 1
    unit_of_measurement: W
    device_class: power
    update_interval: ${update_time}
#Total Watts AddOn
  - platform: template
    name: ${disp_name} Total Watts Add-on
    id: totalWattsAddOn
    lambda: return id(ct7Watts).get_state() + id(ct8Watts).get_state() + id(ct9Watts).get_state() + id(ct10Watts).get_state() + id(ct11Watts).get_state() + id(ct12Watts).get_state() ;
    accuracy_decimals: 1
    unit_of_measurement: W
    device_class: power
    update_interval: ${update_time}
#Total Watts
  - platform: template
    name: ${disp_name} Total Watts
    id: totalWatts
    lambda: return id(totalWattsMain).get_state() + id(totalWattsAddOn).get_state() ;
    accuracy_decimals: 1
    unit_of_measurement: W
    device_class: power
    update_interval: ${update_time}

#kWh
  - platform: total_daily_energy
    name: ${disp_name} Total kWh
    power_id: totalWatts
    filters:
      - multiply: 0.001
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing

ATM90E32 功率传感器

配置变量

文本传感器

按钮

Number

校准

电压

电流

有功能量

谐波功率

相角

峰值电流

其他示例

参见
