SSD1306 OLED 显示

通过 I²C

ssd1306_i2c 显示平台允许你使用 ESPHome 的 SSD1306（数据手册、 Adafruit）、SSD1305（数据手册）、 SH1107（数据手册、 Adafruit）和 SH1106（数据手册、 electrodragon）。注意，此组件用于通过 I²C 总线连接的显示。如果你的 SSD1306/SSD1305 或 SH1106 通过 4 线 SPI 总线连接，请参见通过 SPI。

将 D2 连接到你为 I²C 总线选择的 SCL 引脚，将 D1 连接到 SDA 引脚。对于电源，连接 VCC 到 3.3V，GND 到 GND。你还可以选择将 RESET 引脚连接到 ESP 的引脚，这可能提高可靠性。

# 示例配置条目
i2c:
  sda: D1
  scl: D2

display:
  - platform: ssd1306_i2c
    model: "SSD1306 128x64"
    reset_pin: D0
    address: 0x3C
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

model (必需): 显示的型号。可选值有：
- SSD1306 128x32 - 128 列 32 行的 SSD1306
- SSD1306 128x64
- SSD1306 96x16
- SSD1306 72x40
- SSD1306 64x48
- SH1106 128x32
- SH1106 128x64
- SH1106 96x16
- SH1106 64x48
- SH1107 128x64
- SH1107 128x128
- SSD1305 128x32
- SSD1305 128x64
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
address (可选, int): 手动指定显示的 I²C 地址。默认为 0x3C。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
contrast (可选, percentage): 以百分比设置显示对比度。默认为 100%。
brightness (可选, percentage): 以百分比设置显示亮度。仅可与 SSD1305 一起使用。默认为 100%。
external_vcc (可选, boolean): 如果将 VCC 引脚连接到外部电源，请设置为 true。默认为 false。
flip_x (可选, boolean): 翻转屏幕的水平轴。默认为 true。
flip_y (可选, boolean): 翻转屏幕的垂直轴。默认为 true。
offset_x (可选, int): 如果某些水平像素缺失，请设置此选项。数字只能在 0~128 之间。默认为 0。
offset_y (可选, int): 如果某些垂直像素缺失，请设置此选项。数字只能在 0~128 之间。默认为 0。
invert (可选, boolean): 反转显示上所有像素状态。默认为 false。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
id (可选, ID): 手动指定用于代码生成的 ID。

NOTE

为了加速显示更新过程，你可以选择更高的 I²C 频率。

通过 SPI

ssd1306_spi 显示平台允许你使用 ESPHome 的 SSD1306（数据手册、Adafruit）和 SH1106（数据手册、 electrodragon）。注意，此组件用于通过 4 线 SPI 总线连接的显示。如果你的 SSD1306 或 SH1106 通过 I²C 总线连接，请参见通过 I²C。

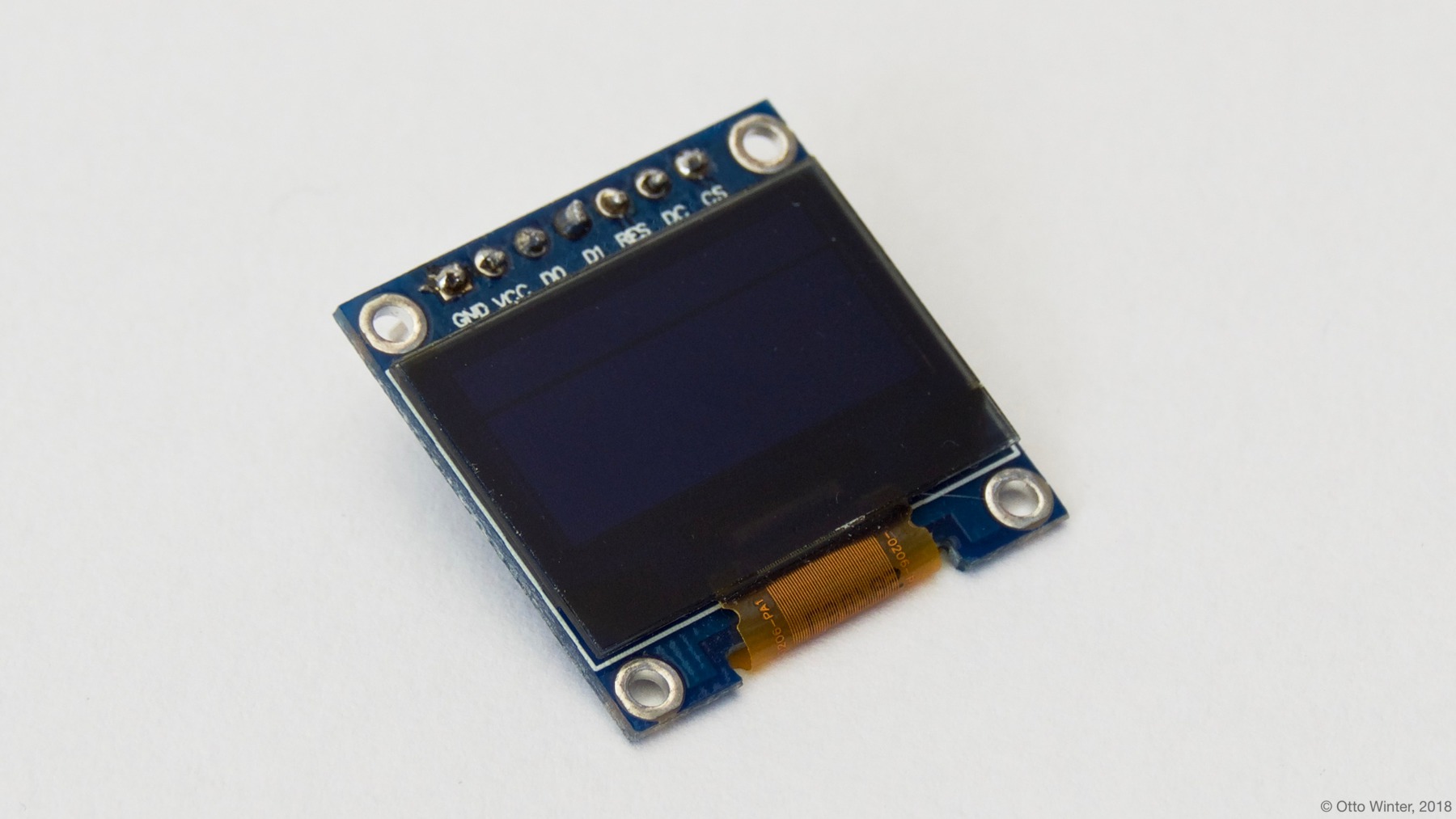

将 D0 连接到你为 SPI 总线选择的 CLK 引脚，将 D1 连接到 MOSI 引脚，并将 DC 和 CS 连接到 ESP 上的某些 GPIO 引脚。对于电源，连接 VCC 到 3.3V 和 GND 到 GND。你还可以选择将 RESET 引脚连接到 ESP 的引脚，这可能提高可靠性。

# 示例配置条目
spi:
  clk_pin: D0
  mosi_pin: D1

display:
  - platform: ssd1306_spi
    model: "SSD1306 128x64"
    cs_pin: D2
    dc_pin: D3
    reset_pin: D4
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

TIP

由于多种原因（包括电气或射频干扰），显示内容可能会损坏。有人报告在同一总线上混合使用具有不同 SPI 模式的多个设备是导致问题的原因。虽然芯片数据手册表明 SSD1306 使用 MODE3，但其他（非 ESPHome）驱动成功使用 MODE0 来访问显示。因此使用 spi_mode: MODE0 可能有助于减少故障。

配置变量

model (必需): 显示的型号。可选值有：
- SSD1306 128x32（128 列 32 行的 SSD1306）
- SSD1306 128x64
- SSD1306 96x16
- SSD1306 72x40
- SSD1306 64x48
- SH1106 128x32
- SH1106 128x64
- SH1106 96x16
- SH1106 64x48
- SH1107 128x64
- SH1107 128x128
- SSD1305 128x32
- SSD1305 128x64
cs_pin (必需, Pin Schema): 片选（CS）引脚。
dc_pin (必需, Pin Schema): DC 引脚。
reset_pin (可选, Pin Schema): RESET 引脚。默认为未连接。
rotation (可选): 设置显示的旋转角度。你在 lambda: 中绘制的一切都将根据此选项进行旋转。可选值为 0°（默认）、90°、180°、270°。
contrast (可选, percentage): 以百分比设置显示对比度。默认为 100%。
brightness (可选, percentage): 以百分比设置显示亮度。仅可与 SSD1305 一起使用。默认为 100%。
external_vcc (可选, boolean): 如果将 VCC 引脚连接到外部电源，请设置为 true。默认为 false。
flip_x (可选, boolean): 翻转屏幕的水平轴。默认为 true。
flip_y (可选, boolean): 翻转屏幕的垂直轴。默认为 true。
offset_x (可选, int): 如果某些水平像素缺失，请设置此选项。数字只能在 0~128 之间。默认为 0。
offset_y (可选, int): 如果某些垂直像素缺失，请设置此选项。数字只能在 0~128 之间。默认为 0。
invert (可选, boolean): 反转显示上所有像素状态。默认为 false。
lambda (可选, lambda): 用于在显示上渲染内容的 lambda。更多信息请参见显示渲染引擎。
update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 1s。
pages (可选, list): 显示页面而非单个 lambda。请参见显示页面。
spi_id (可选, ID): 如果你想使用多个 SPI 总线，请手动指定 SPI 组件的 ID。
id (可选, ID): 手动指定用于代码生成的 ID。
