MAX9611/9612 高侧电流+电压+温度传感器

MAX9611 传感器平台允许您在 ESPHome 中使用 MAX9611/MAX9612 （数据手册） 高侧电流、电压和温度传感器。

此传感器支持最高 +60V 直流共模电压，具有 1.8V 到 3.3V 逻辑范围、 带 I²C 的 12 位集成 ADC，旨在作为高侧电流检测放大器。

此传感器需要在您的配置中设置 I²C 才能工作。

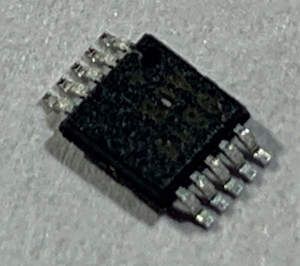

MAX9611 高侧电流检测放大器

# Example configuration entry
sensor:
  - platform: max9611
    shunt_resistance: 0.2 ohm
    gain: '1X'
    voltage:
      name: Max9611 Voltage
    current:
      name: Max9611 Current
    power:
      name: Max9611 Watts
    temperature:
      name: Max9611 Temperature
    address: 0x70
    update_interval: 60s

配置变量

• shunt_resistance（必选，ohms): 高侧分流电阻的值。

• voltage (可选): 电压传感器的信息

  • 来自 Sensor 的所有选项。

• current (可选): 电流传感器的信息，按增益因子缩放并乘以电压

  • 来自 Sensor 的所有选项。

• power (可选): 功率传感器的信息

  • 来自 Sensor 的所有选项。

• temperature (可选): 温度传感器的信息

  • 来自 Sensor 的所有选项。

• address (可选，int): 手动指定传感器的 I²C 地址 。默认为 0x70。

• update_interval (可选，Time): 检查 传感器的间隔。默认为 60s。
