字符型 LCD 显示屏

lcd_pcf8574 和 lcd_gpio 显示组件允许您在 ESPHome 中使用兼容 HD44780 的字符型 LCD 显示屏。此组件仅适用于在屏幕上显示单个字符的 LCD（通常为 8-40 列和 2-4 行），而不适用于可以单独控制每个像素的 LCD。

NOTE

存在多个版本的显示屏，支持不同的字符集：

HD44780UA00 英文-日文版，包括片假名字符、一些希腊字母和数学符号
HD44780UA02 英文-欧洲版，包括希腊文、西里尔文和西欧字符（带有一些变音符号）
HD44780UBxx 自定义的、制造商特定的字符集

也可以添加八个用户自定义字符。

lcd_pcf8574 组件

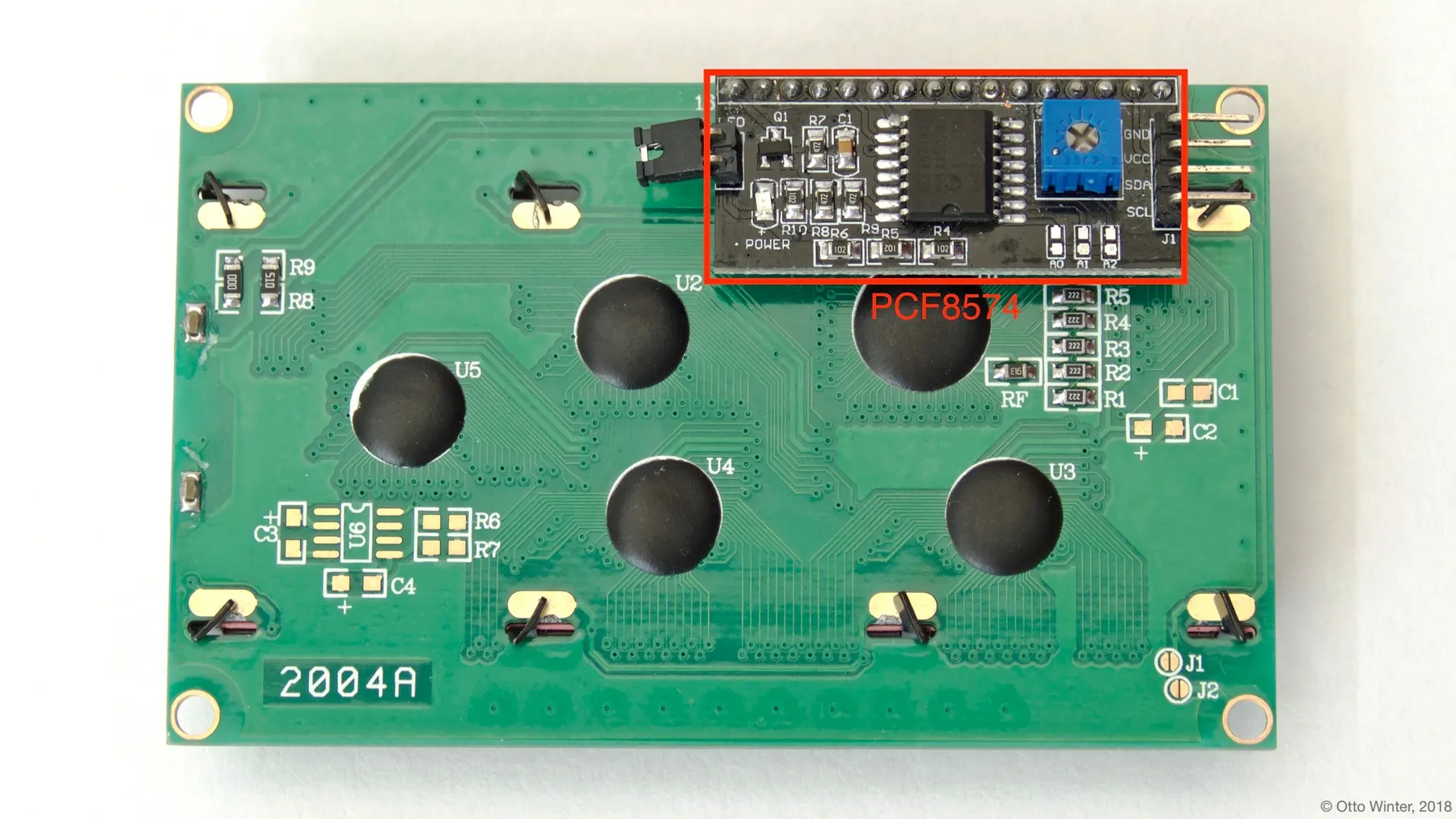

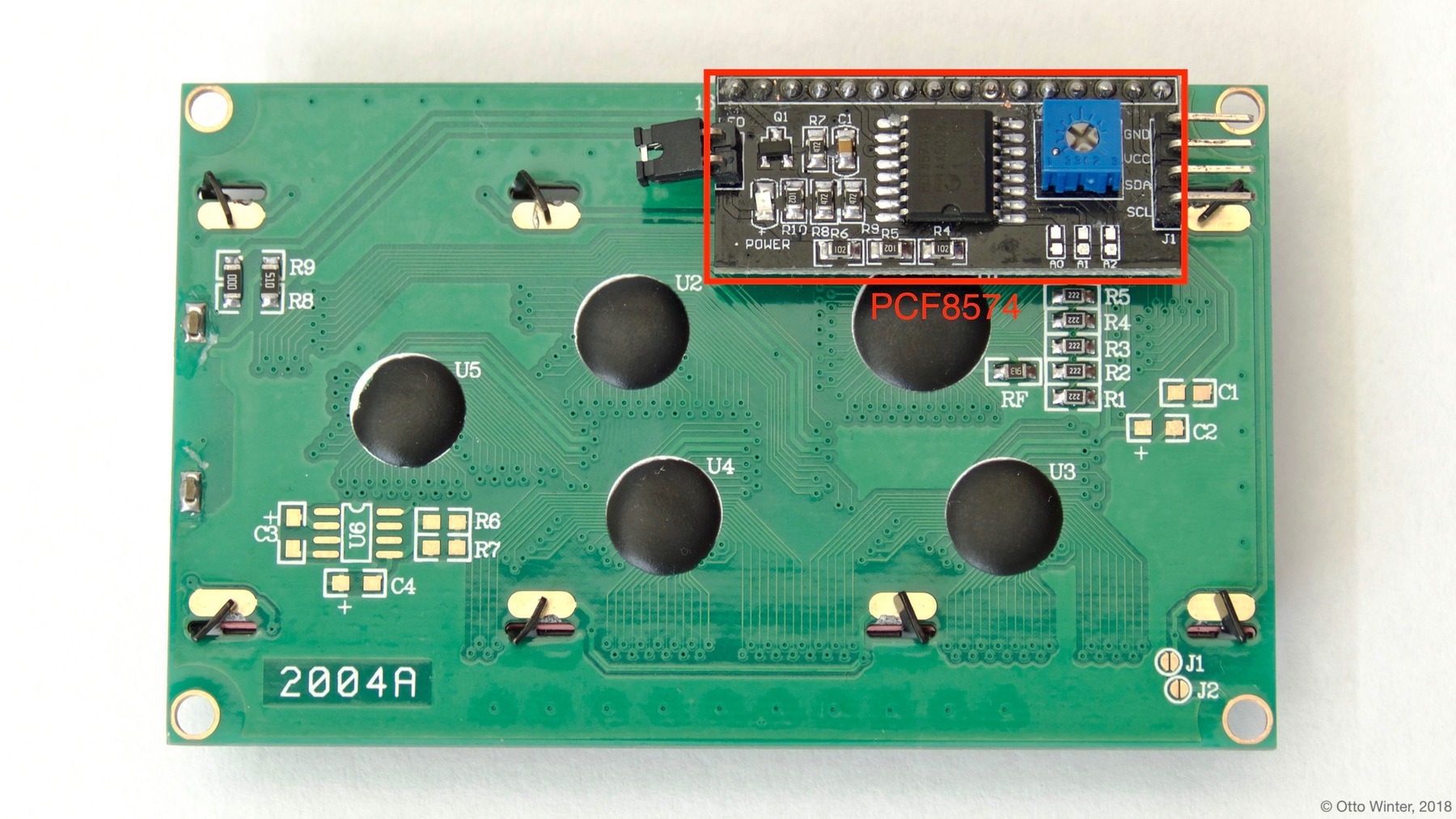

lcd_pcf8574 用于连接了 PCF8574 GPIO 扩展模块的 LCD 显示屏，模块连接了所有数据引脚。这样的好处是您只需要将两根数据线连接到 ESP，而不是像 lcd_gpio 组件那样需要六根或十根。通信通过 I²C 总线进行，您需要在配置中有 i2c: 部分。

# 配置示例
i2c:
  sda: D0
  scl: D1

display:
  - platform: lcd_pcf8574
    dimensions: 20x4
    address: 0x27
    lambda: |-
      it.print("Hello World!");

配置变量

dimensions (必填, 字符串)：显示屏尺寸，格式为 列x行。如果不确定，请给显示屏通电并数一下。
address (可选, int)：PCF8574 芯片的 I²C 地址，默认为 0x3F。
lambda (可选, lambda)：用于在显示屏上渲染内容的 lambda。详见渲染 Lambda。
update_interval (可选, 时间)：重新绘制屏幕的间隔。默认为 1s。
id (可选, ID)：手动指定用于代码生成的 ID。

NOTE

如果您在显示屏上看不到任何内容，请尝试调节 PCF8574 模块上的对比度电位器。

lcd_gpio 组件

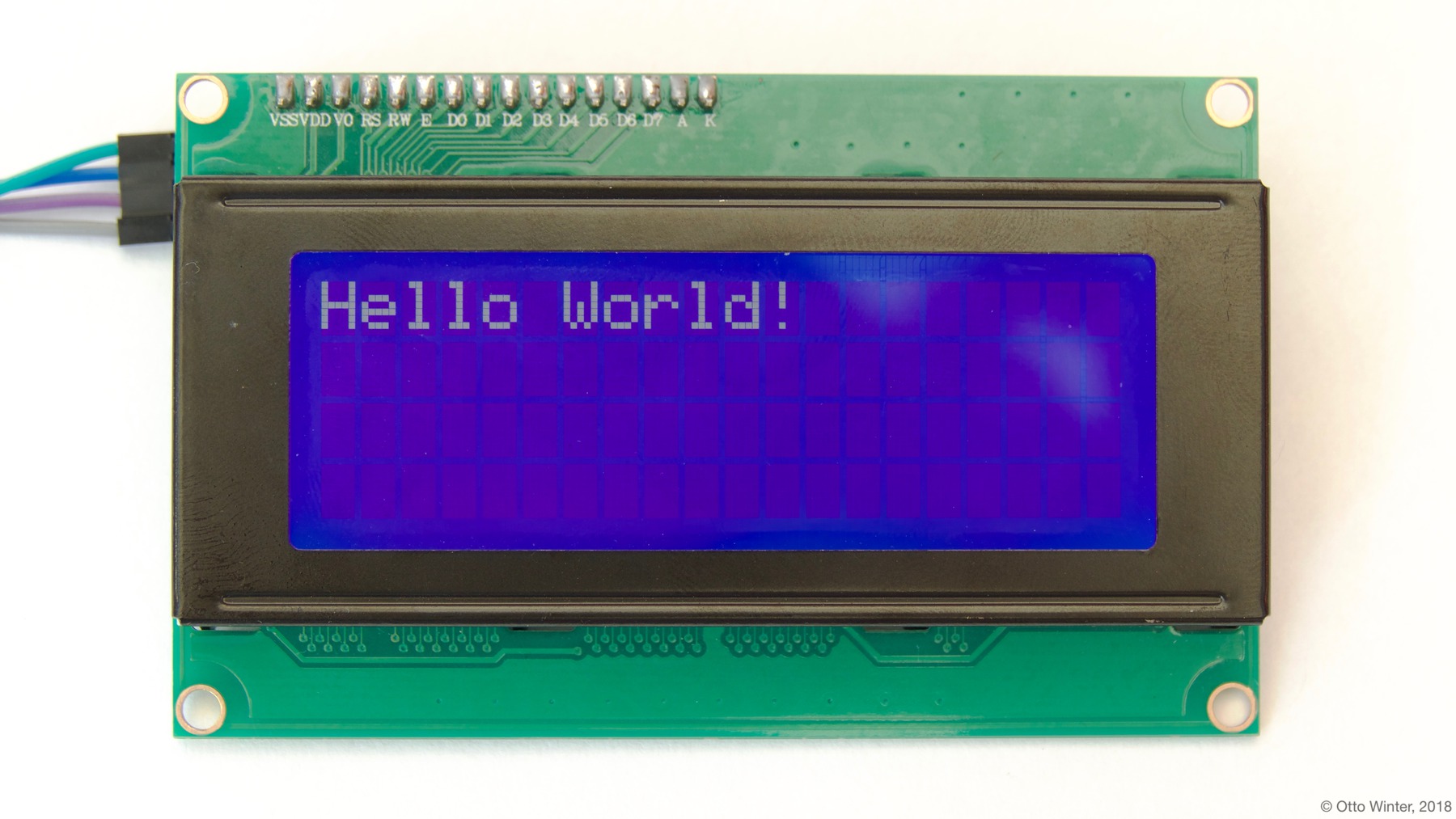

此组件的 lcd_gpio 版本直接寻址屏幕，不使用 GPIO 扩展模块。 LCD 的每个数据引脚都需要 ESP 上的专用 GPIO 引脚。这种连接方式提供更快的刷新速度，特别是在与 LCD 菜单配合使用时。

LCD 显示屏 GPIO 引脚定义

# 配置示例
display:
  - platform: lcd_gpio
    dimensions: 20x4
    data_pins:
      - GPIOXX
      - GPIOXX
      - GPIOXX
      - GPIOXX
    enable_pin: GPIOXX
    rs_pin: GPIOXX
    lambda: |-
      it.print("Hello World!");

配置变量

dimensions (必填, 字符串)：显示屏尺寸，格式为 列x行。如果不确定，请给显示屏通电，调高对比度并数一下。
data_pins (*必填, 引脚列表)：您连接到 LCD 的数据引脚列表。列表可以是 4 项（以 4 位模式运行，连接前 4 个或后 4 个数据引脚），或 8 项（当您连接了所有 8 个数据引脚时）。
enable_pin (*必填, 引脚)：您连接 E（06）引脚的引脚。
rs_pin (*必填, 引脚)：您连接 RS（04）引脚的引脚。
rw_pin (可选, 引脚)：可选设置您连接 R/W（05）引脚的引脚。您也可以将该引脚永久连接到 GND。
lambda (可选, lambda)：用于在显示屏上渲染内容的 lambda。详见渲染 Lambda。
update_interval (可选, 时间)：重新绘制屏幕的间隔。默认为 1s。
id (可选, ID)：手动指定用于代码生成的 ID。

NOTE

如果您在显示屏上看不到任何内容，请确保将 3.3V 施加到开发板的 VEE（03）对比度控制引脚。您可以使用电位器使其可调。

渲染 Lambda

LCD 显示屏具有与完整的显示渲染引擎类似的 API，但只是其中的一个子集，因为 LCD 显示屏没有单个像素的概念。在 lambda 中，像所有其他显示屏一样，您会获得一个名为 it 的变量。在这种情况下，it 是 GPIOLCDDisplay 或 PCF8574LCDDisplay 的实例。

LCD 显示屏最基本的操作是在屏幕上写入静态文本，如本页顶部的配置示例所示。

这三种方法（print、printf 和 strftime）都可以选择在开头接受列和行参数，可用于在特定位置打印文本。这些参数默认设置为 0（列）和 0（行），即左上角的字符。

display:
  - platform: lcd_gpio # 或 lcd_pcf8574
    # ...
    lambda: |-
      // 在左上角打印 0
      it.print("0");

      // 在第二行第二列打印 1
      it.print(1, 1, "1");

      // 让我们写入一个传感器值（假设是 42.1）
      it.printf("%.1f", id(my_sensor).state);
      // 结果："42.1"（点会出现在显示"2"的段上）

      // 打印一个右对齐填充的传感器值，小数点后 0 位
      it.printf("Sensor value: %8.0f", id(my_sensor).state);
      // 结果："Sensor value:       42"

      // 打印当前时间
      it.strftime("It is %H:%M on %d.%m.%Y", id(my_time).now());
      // 2018年8月21日10:06的结果 -> "It is 10:06 on 21.08.2018"

# （可选）用于显示时间：
time:
- platform: homeassistant
  id: my_time

请参阅格式化文本了解 printf 格式规则的快速介绍，参阅显示时间了解 strftime 时间格式的介绍。

用户自定义字符

LCD 显示屏可以定义最多八个用户自定义字符，占用字符 0 到 7，并在 8 到 15 处镜像（即可以用 \x08 代替在字符串中可能有问题的 \0）。每个字符有八行，每行五位，第一行在顶部，最高有效位在左侧，这意味着 0b10000 后跟六个零和一个 0b00001 定义了字符左上角和右下角的点。

display:
  - platform: lcd_pcf8574
    id: mydisplay
    # ...
    user_characters:
      - position: 0
        data:
          - 0b00000
          - 0b01010
          - 0b00000
          - 0b00100
          - 0b00100
          - 0b10001
          - 0b01110
          - 0b00000
      - position: 7
        data:
          - 0b00000
          - 0b01010
          - 0b00000
          - 0b00100
          - 0b00100
          - 0b00000
          - 0b01110
          - 0b10001
    lambda: |-
      it.print("Hello, world \x08 \x07!");

试试这个自定义字符生成器来设计您自己的符号。

背光控制

使用 lcd_pcf8574 时，可以通过显示 lambda 定义中的 it.backlight() 打开背光，通过 it.no_backlight() 关闭背光。PCF8574 模块上的跳线需要闭合才能使背光控制工作。请记住，显示 lambda 会在每个 update_interval 运行，所以如果在其中打开/关闭背光，就无法从其他部分覆盖它。

使用 lcd_gpio 时，通过向 BLA（15）引脚施加 Vcc 并将 BLK（16）引脚连接到 GND 来点亮背光。背光可能消耗比微控制器输出引脚所能提供的更多功率，因此建议使用晶体管作为开关来控制背光引脚的电源。

以下是一个典型用例示例，当运动传感器激活时打开背光，并在传感器最后一次激活 90 秒后关闭。

display:
  - platform: lcd_pcf8574
    id: mydisplay
    # ...

binary_sensor:
  - platform: gpio
    # ...
    on_press:
      then:
        - binary_sensor.template.publish:
            id: backlight
            state: ON
        - binary_sensor.template.publish:
            id: backlight
            state: OFF
  - platform: template
    id: backlight
    filters:
      - delayed_off: 90s
    on_press:
      then:
        - lambda: |-
            id(mydisplay).backlight();
    on_release:
      then:
        - lambda: |-
            id(mydisplay).no_backlight();
