四比特 SPI 显示

型号

此显示驱动支持具有四比特 SPI 接口的 AMOLED 和 LCD 显示，使用 MIPI DBI 接口。

WARNING

由于此类显示现已由 Mipi Spi 支持，此组件已被取代。 此组件将在未来的版本中被移除。

此驱动已与以下显示进行了测试：

• Lilygo T4-S3
• Lilygo T-Display S3 AMOLED
• JC4832W535 板卡
• JC3636W518 板卡

用法

此组件需要 ESP32 并使用 ESP-IDF。由于显示缓冲区的大小，PSRAM 是必需的。必须配置 四比特 SPI 总线 接口。

Lilygo T4-S3

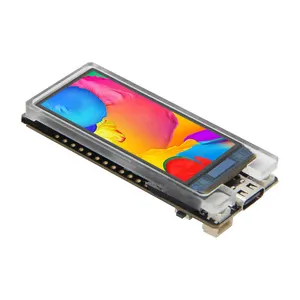

Lilygo T-Display S3 AMOLED

# 示例配置条目

display:
  - platform: qspi_dbi
    model: RM690B0
    data_rate: 80MHz
    dimensions:
      width: 450
      height: 600
      offset_width: 16
    brightness: 255
    cs_pin: GPIOXX
    reset_pin: GPIOXX
    enable_pin: GPIOXX

配置变量

• model (必需): 可选值为

  • CUSTOM
  • RM67162
  • RM690B0
  • JC4832W535
  • JC3636W518
  • AXS15231

• init_sequence (可选, 字节数组列表): 指定显示的初始化序列。使用 CUSTOM 型号时需要此选项 - 但可以为空。如果为其他型号指定，此数据将在预配置序列之后发送。

• cs_pin (可选, Pin Schema): 片选引脚。

• reset_pin (可选, Pin Schema): RESET 引脚。

• enable_pin (可选, Pin Schema): 显示使能引脚。

• brightness (可选, int): 0-255 范围内的亮度值

• update_interval (可选, Time): 重新绘制屏幕的间隔。默认为 5s。

• auto_clear_enabled (可选, boolean): 是否在每次 lambda 调用前自动清除显示数据， 还是保留现有显示内容（必须显式覆盖，例如仅在数据更改时）。如果配置了 lambda 或页面，默认为 true，否则为 false。

• pages (可选, list): 显示页面而非单个 lambda。请参见 显示页面。

• id (可选, ID): 手动指定用于代码生成的 ID。

• color_order (可选): 应为 rgb（默认）或 bgr 之一。

• dimensions (必需): 屏幕尺寸，可以 width x height（例如 320x240 ）或分别用配置键指定。

  • height (必需, int): 以像素指定显示的高度。
  • width (必需, int): 指定显示的宽度。
  • offset_width (可选, int): 指定显示的 x 方向偏移量，通常用于显示小于驱动芯片最大支持尺寸时。默认为 0
  • offset_height (可选, int): 指定显示的 y 方向偏移量。默认为 0。

• rotation (可选): 在软件中旋转显示。可选值为 0°、90°、180° 或 270°。

• transform (可选): 使用硬件转换显示。所有默认值均为 false。此选项不能与 rotation 一起使用。

  • swap_xy (可选, boolean): 如果为 true，则交换 x 和 y 轴。某些芯片不支持
  • mirror_x (可选, boolean): 如果为 true，则镜像 x 轴。
  • mirror_y (可选, boolean): 如果为 true，则镜像 y 轴。

• data_rate (可选, int): 设置显示 SPI 接口的数据速率。可选值为 80MHz、40MHz、20MHz、10MHz（默认）、5MHz、2MHz 或 1MHz。

• spi_mode (可选): 设置显示 SPI 接口的模式。默认为 MODE0。

• invert_colors (可选, boolean): 通过此布尔选项可以反转显示颜色。

• draw_from_origin (可选, boolean): 设置后，所有局部显示更新都将从原点（0,0）开始。默认为 false。

• draw_rounding (可选, int): 适配需要局部绘制对齐到特定边界的显示芯片。默认为 2，必须是 2 的幂。

• lambda (可选, lambda): 用于在显示上渲染内容的 lambda。 更多信息请参见 显示渲染引擎。

配置示例

Lilygo T4-S3

spi:
  id: quad_spi
  type: quad
  clk_pin: 15
  data_pins: [14, 10, 16, 12]

i2c:
  sda: 6
  scl: 7

touchscreen:
  - platform: cst226
    id: my_touchscreen
    interrupt_pin: 8
    reset_pin: 17

display:
  - platform: qspi_dbi
    model: RM690B0
    data_rate: 80MHz
    spi_mode: mode0
    dimensions:
      width: 450
      height: 600
      offset_width: 16
    color_order: rgb
    invert_colors: false
    brightness: 255
    cs_pin: 11
    reset_pin: 13
    enable_pin: 9

psram:
  mode: octal
  speed: 80MHz

Lilygo T-Display S3 AMOLED

spi:
  id: quad_spi
  type: quad
  clk_pin: 47
  data_pins:
    - 18
    - 7
    - 48
    - 5

i2c:
  sda: 3
  scl: 2

touchscreen:
  - platform: cst816
    id: my_touchscreen
    interrupt_pin:
      number: 21

display:
  - platform: qspi_dbi
    model: RM67162
    id: main_lcd
    dimensions:
      height: 240
      width: 536
    transform:
      mirror_x: true
      swap_xy: true
    color_order: rgb
    brightness: 255
    cs_pin: 6
    reset_pin: 17
    enable_pin: 38

JC4832W535 3.5” LCD 板卡

此配置通过软件旋转将显示旋转为横向模式。

psram:
  mode: octal
  speed: 80MHz

spi:
  id: display_qspi
  type: quad
  clk_pin: 47
  data_pins: [21,48,40,39]

power_supply:
  id: backlight_id
  pin: 1
  enable_on_boot: true

display:
  - platform: qspi_dbi
    model: JC4832W535
    data_rate: 40MHz
    rotation: 270
    dimensions:
      height: 480
      width: 320
    cs_pin:
      number: 45
      ignore_strapping_warning: true
    show_test_card: true

i2c:
  sda: 4
  scl: 8

touchscreen:
  platform: axs15231
  transform:
    swap_xy: true
    mirror_y: true
